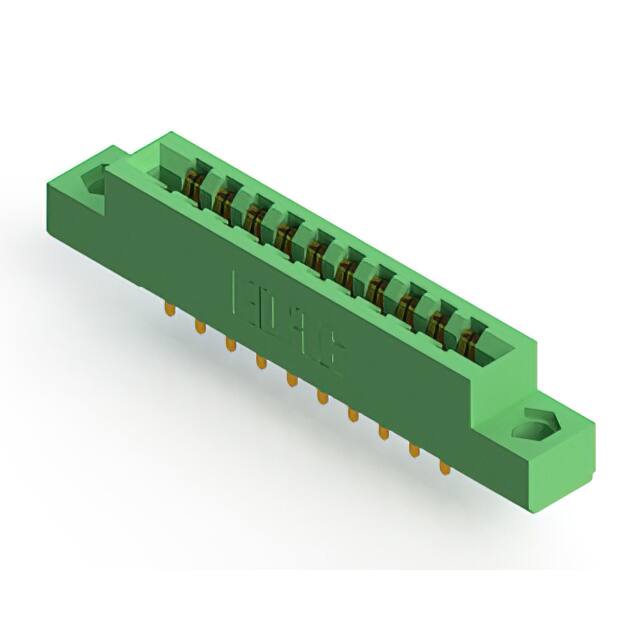

305-020-521-204

厂牌: EDAC
产品描述: Conn Card Edge SKT 20 POS 3.96mm Solder ST Thru-Hole
供应商型号: 4059746
供应商: 海外现货
标准整包数: 1
EDAC 卡边缘连接器 - 边缘板连接器 305-020-521-204

305-020-521-204概述


    产品简介


    这款电子元器件是卡边缘连接器(Card Edge Connector),属于接插件类产品。它主要用于印刷电路板(PCB)之间的连接,广泛应用于计算机、服务器、网络设备及各种通信设备中。此连接器具有0.156英寸(3.96毫米)的接触间距,适用于多种不同厚度的PCB安装。

    技术参数


    - 绝缘材料:UL 94V-0等级热塑性聚酯,符合高阻燃标准。
    - 接触材料:铜合金材质,提供优异的导电性能。
    - 接触镀层:配对区域为金镀层,尾部为锡镀层,并且在所有区域都有镍底层。
    - 额定电流:最大电流承载能力为5安培。
    - 接触电阻:不超过10毫欧姆。
    - 耐压能力:在海平面上,相邻触点间交流电压可达1800伏特。
    - 插入力:每对触点的最大插入力为16盎司(约4.45牛顿)。
    - 拔出力:每对触点的最小拔出力为1盎司(约0.28牛顿)。
    - 绝缘电阻:最低值为5000兆欧姆。
    - 操作温度范围:工作温度范围从-40摄氏度至+105摄氏度。
    - 接触间距:0.156英寸(3.96毫米)。

    产品特点和优势


    - 低轮廓设计:整体高度仅为0.470英寸(11.94毫米),适合空间受限的应用环境。
    - 多样的安装选项:提供单行或双行配置选择,支持多种接触数目的定制。
    - 板端尾部选项:包括PC尾部、线孔、延长板折弯等多种安装方式。
    - 环保标准:产品符合RoHS标准,绿色无污染。
    - 极高的可靠性:通过严格的UL认证,确保在高要求的工业应用中保持稳定可靠的表现。

    应用案例和使用建议


    这款卡边缘连接器特别适用于需要高密度接触点的PCB连接应用,例如服务器、工作站和网络交换机等。为了优化产品的使用效果,建议在实际应用时根据具体PCB的厚度选择合适的接触尾部类型,并确保所有的安装孔位准确无误。在高密度应用场合下,考虑使用预组装的卡片导向以提高组装效率和减少错误率。

    兼容性和支持


    该产品与其他EDAC品牌的卡边缘连接器兼容性良好,同时也能够很好地适应市面上常见的PCB规格。制造商EDAC提供了详细的技术支持文档,涵盖安装指南、规格细节等。客户可以联系EDAC获取更深入的产品支持和技术咨询。

    常见问题与解决方案


    - 问题:如何正确选择接触尾部类型?
    - 解决方案:选择合适的接触尾部类型需依据实际PCB板厚和安装方式决定,如PC尾部适用于标准厚度的PCB,而线孔适用于需要外接线缆的场景。

    - 问题:如何确认连接器已正确安装?
    - 解决方案:检查是否有正确的插入力和拔出力,可以通过使用专门的测试工具来验证。此外,确保每个触点都与PCB上的焊盘完全对接也是关键步骤之一。

    总结和推荐


    综合以上所述,这款卡边缘连接器是一款多功能、高性能的电子元件,在高密度、紧凑型的设计要求中表现卓越。其优秀的机械特性和可靠性使其成为适用于工业、商业和通信领域的理想选择。对于需要复杂电路板连接的应用场合,这款连接器无疑是最佳的选择之一。强烈推荐给需要高性能、高可靠性的连接解决方案的工程师和技术专家。

305-020-521-204参数

参数
长*宽*高 62.64mm(长度)*8.71mm(高度)
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 散装

305-020-521-204厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

305-020-521-204数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 305-020-521-204 305-020-521-204数据手册

305-020-521-204封装设计

查看详情并下载
Symbol
Footprint
3D Model
