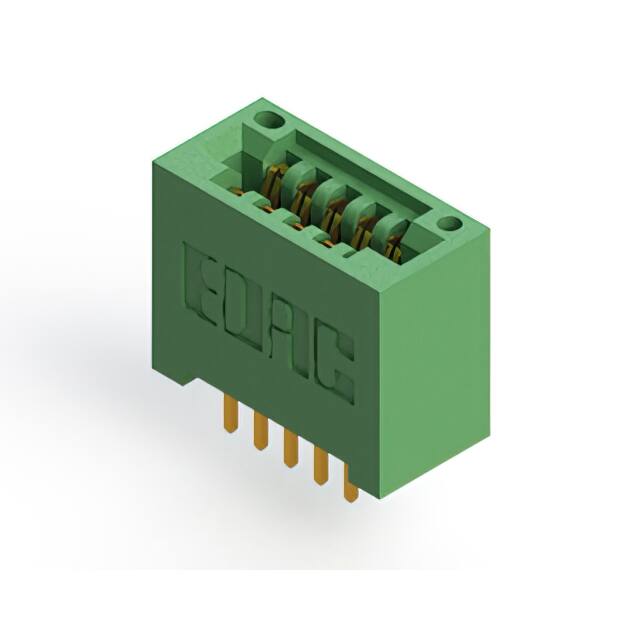

345-010-521-201

厂牌: EDAC
产品描述: Conn Card Edge SKT 10 POS 2.54mm Solder ST Thru-Hole
供应商型号: 3807093
供应商: 海外现货
标准整包数: 1
EDAC 卡边缘连接器 - 边缘板连接器 345-010-521-201

345-010-521-201概述


    产品简介


    本篇技术手册介绍的是EDAC公司的345/395系列卡边连接器。这种连接器广泛应用于计算机、通讯设备、工业自动化等领域。其核心功能在于实现电路板之间的高效电连接,支持不同类型的尾部端接方式,能够承受一定范围内的电流,并具备优异的电气和机械性能。

    技术参数


    - 绝缘材料: UL 94V-0等级的热塑性聚酯。
    - 接触材料: 铜合金。
    - 镀层: 接合区域采用金镀层,尾部采用锡镀层,基材上覆盖镍镀层。
    - 额定电流: 最大3安培。
    - 接触电阻: 最大10毫欧姆。
    - 介电强度: 在海平面条件下,相邻触点间为1200 VACrms。
    - 拔出力: 每对触点最小0.28牛顿(1盎司)。
    - 绝缘电阻: 最小5000兆欧姆。
    - 工作温度范围: -40°C至+105°C。
    - 插入力: 每对触点最大4.45牛顿(16盎司)。
    - 触点数量: 单行触点从5到72个不等,双行触点从10到144个不等。
    - 系列产品: 345系列(绿色)和395系列(黑色)。

    产品特点和优势


    - 高性能: 热塑性聚酯绝缘材料确保连接器在高温下依然可靠。
    - 多重镀层保护: 金镀层和镍镀层的组合,增强了导电性和抗腐蚀性。
    - 多功能尾部端接选项: 包括PC尾端、缠线、90度弯曲及延伸板弯曲。
    - 灵活的配置: 单行或双行配置,以及多种安装选项。
    - 极化键设计: 增强装配的准确性。
    - RoHS合规:符合欧盟环保标准。

    应用案例和使用建议


    应用案例:
    345/395系列连接器广泛应用于工业自动化控制设备、通信网络设备和计算机主板等。这些连接器可确保稳定的电力传输和信号传递,适用于需要高可靠性连接的应用场合。
    使用建议:
    在组装时需注意插头与插座的精确对齐以避免机械损坏。建议在设计时考虑电路板厚度及其安装角度,以确保连接器能够正常插入和拔出。

    兼容性和支持


    - 兼容性: 345/395系列连接器能够兼容厚度为0.062英寸的PCB板材。
    - 技术支持: EDAC公司提供详细的技术文档和支持服务,以帮助用户解决可能遇到的问题。

    常见问题与解决方案


    1. 问题: 插入力过大导致不易插拔。
    - 解决办法: 检查接触部位是否有污垢或损伤,并确保正确的插入力。
    2. 问题: 接触电阻过高。
    - 解决办法: 清洁触点表面,并检查是否存在腐蚀或氧化。
    3. 问题: 无法保持稳定连接。
    - 解决办法: 确认安装位置正确无误,并检查所有固定螺丝是否拧紧。

    总结和推荐


    综上所述,345/395系列连接器凭借其卓越的电气性能、广泛的适用性和简便的操作方式,在多种工业和商业应用中表现出色。对于寻求高可靠性和多功能性的连接器需求,我们强烈推荐使用此系列的产品。

345-010-521-201参数

参数
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

345-010-521-201厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

345-010-521-201数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 345-010-521-201 345-010-521-201数据手册

345-010-521-201封装设计

查看详情并下载
Symbol
Footprint
3D Model
