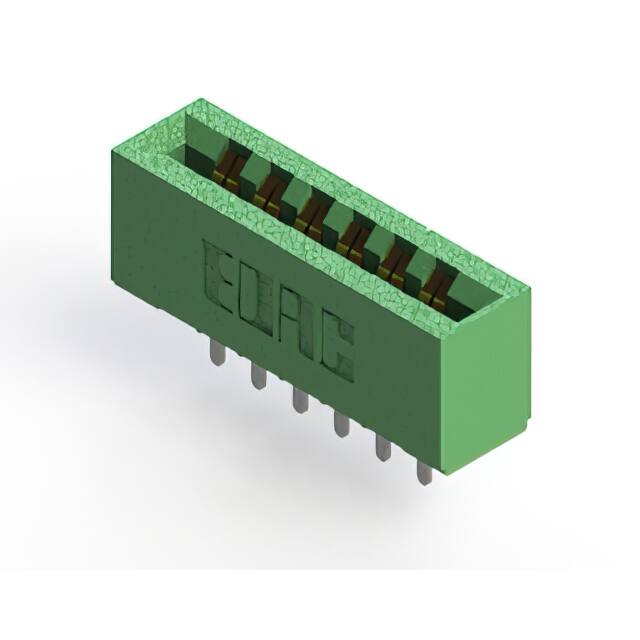

306-006-520-101

厂牌: EDAC
产品描述: Conn Card Edge SKT 6 POS 3.96mm Solder ST Thru-Hole
供应商型号: Q-306-006-520-101
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 306-006-520-101

306-006-520-101概述

    Card Edge Connector 0.156” (3.96mm) Pitch 技术手册

    产品简介


    Card Edge Connector 是一种用于插板连接的电子元器件,广泛应用于各类电路板的连接需求中。其主要功能是提供可靠的电气连接,通过金镀层的接触部分来确保长期稳定的电流传输。这种连接器通常用于计算机主板、网络设备以及其他需要高密度、可靠连接的应用场合。

    技术参数


    - 接点间距: 0.156” (3.96mm)
    - 插槽长度: 标准(依据 MIL-C-21097),缩短型(比标准短0.020英寸/0.51毫米)
    - 接点数量: 006 至 043 可选
    - 绝缘材料: UL 94V-0 级热塑性聚酯
    - 接触材料: 铜合金
    - 镀层: 接触区域镀金,尾部镀锡(镍底层)
    - 电流承载能力: 5安培
    - 接触电阻: 最大10毫欧姆
    - 耐压等级: 1800 V AC rms
    - 绝缘电阻: 最小5000兆欧姆
    - 操作温度范围: -40°C 至 +105°C

    产品特点和优势


    - 多种安装选项: 提供多种安装方式选择,如螺钉固定孔、浮动眼孔等。
    - 低插入力和拔出力: 最大插入力为16盎司(4.45牛顿)每对接触点,最小拔出力为1盎司(0.28牛顿)每对接触点。
    - 宽工作温度范围: 能够适应严苛的工作环境,温度范围从-40°C至+105°C。
    - 环保认证: RoHS合规并获得UL认证。

    应用案例和使用建议


    - 典型应用: 计算机主板、网络接口卡、存储设备等。
    - 使用建议: 在进行组装前确认插槽厚度与PC板兼容;对于不同应用场景,选择合适的安装方式以确保最佳稳定性;定期检查接触部分是否有氧化现象,及时清理保持良好导电性能。

    兼容性和支持


    - 兼容性: 适用于各种标准厚度的PC板(0.062英寸/1.57毫米),具有良好的通用性。
    - 厂商支持: EDAC公司提供详尽的技术文档和支持服务,确保用户在安装和使用过程中获得充分的帮助。

    常见问题与解决方案


    - Q: 插入力过大怎么办?
    - A: 检查插槽是否有异物阻碍,确保插槽与接触点正确对齐。
    - Q: 接触不良如何解决?
    - A: 清理接触面的氧化层或污垢,必要时重新镀金。
    - Q: 环境温度超出范围会导致什么问题?
    - A: 过高的温度可能导致接触电阻增加,影响电流传输效率;过低的温度可能使材料脆化,增加机械损坏风险。

    总结和推荐


    Card Edge Connector 0.156” (3.96mm) Pitch是一款高性能、高可靠性、环境适应性强的电子元器件。其多样化的安装选项和宽泛的操作温度范围使其成为众多应用场合的理想选择。结合厂商提供的全面技术支持,该产品无疑是市场上极具竞争力的产品之一,值得推荐使用。

306-006-520-101参数

参数
长*宽*高 31.65mm(长度)*8.71mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
