307-050-540-204

厂牌: EDAC
产品描述:
供应商型号: Q-307-050-540-204
供应商: 期货订购
标准整包数: 25

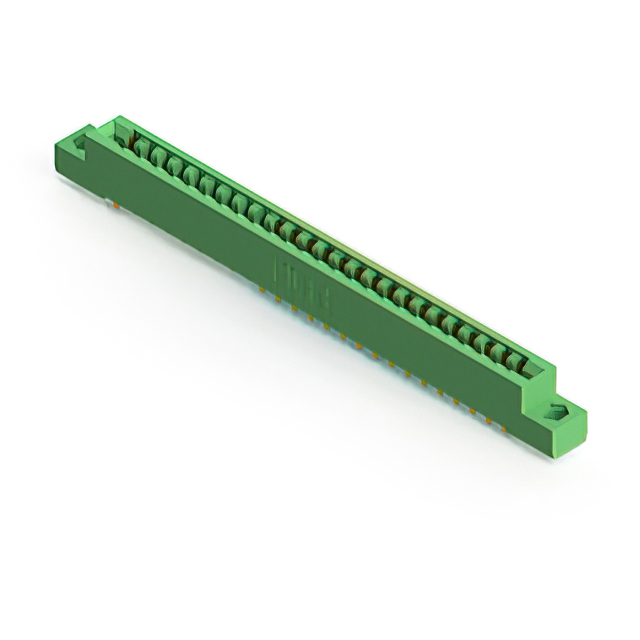

EDAC 卡边缘连接器 - 边缘板连接器 307-050-540-204

307-050-540-204概述


    产品简介


    这款电子元器件是一款卡边连接器,适用于电路板间的信号传输。它采用了0.156英寸(3.96毫米)间距的设计,能够承受较大的电流并提供出色的绝缘性能。主要应用于计算机、通讯设备、工业控制等领域,确保设备间的数据传输稳定可靠。

    技术参数


    | 参数 | 规格 |

    | 接触对最小拔出力 | 1盎司(0.28牛顿) |
    | 绝缘电阻 | 最小5000兆欧姆 |
    | 工作温度范围 | -40°C 至 +105°C |
    | 接触对最大插入力 | 16盎司(4.45牛顿) |
    | 连续电流额定值 | 5安培 |
    | 接触电阻 | 最大10毫欧 |
    | 耐电压 | 海平面条件下,相邻接触间1800伏特AC |
    | 绝缘材料 | UL 94V-0等级聚酯塑料 |
    | 接触材料 | 铜合金 |
    | 接触电镀 | 接合区为金电镀,尾部为锡电镀 |
    | 插孔排列方式 | 单排、双排 |
    | 安装选项 | 可选无安装脚、各种孔径、螺纹插入件 |

    产品特点和优势


    这款连接器具备多个显著的优势:首先,它采用0.156英寸(3.96毫米)的接触间距,使得它能与厚度为0.062英寸(1.57毫米)的PCB完美契合;其次,其低轮廓设计(0.460英寸或11.68毫米),适合空间有限的应用场景;再者,该连接器提供了多种接触终止选项,包括PC尾端、焊接孔、缠绕线、90度弯曲和扩展板弯曲等,便于不同场景下的应用;最后,它还拥有单排或双排配置,以及丰富的安装选项,能够满足各种不同的装配需求。这些特点使得该连接器在众多电子设备中具有较强的市场竞争力。

    应用案例和使用建议


    该连接器广泛应用于各类电子设备,如计算机主板、网络设备等。例如,在一台路由器中,这款连接器可以用于连接主控板与扩展卡之间的数据传输。在使用这类连接器时,需要特别注意PCB的厚度和插槽的尺寸,以确保正确的接触和可靠的连接。同时,为了确保长期稳定的工作,建议定期进行清洁和检查。

    兼容性和支持


    该款连接器具有良好的兼容性,可与各种厚度的PCB和多种类型的电路板进行匹配。此外,制造商提供了详尽的技术支持和维护文档,以帮助客户更好地理解和使用该产品。客户可以通过访问官方网站或联系客户服务部门获取更多详细信息和技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入时遇到阻力过大 | 确认PCB厚度与插槽尺寸是否匹配 |
    | 拔出时接触不良 | 检查是否有异物阻塞接触点 |
    | 工作温度超过规定范围 | 使用合适的散热措施,并确认周围环境条件 |
    | 耐电压测试未能通过 | 检查接触面是否有污染或损伤 |

    总结和推荐


    综上所述,这款0.156英寸(3.96毫米)间距的卡边连接器凭借其低插入力、高可靠性及广泛的适用性,成为众多电子设备的理想选择。无论是针对新项目的开发还是现有系统的升级,该产品均能提供稳定可靠的数据传输接口。因此,我们强烈推荐此款连接器作为电路板连接的首选。

307-050-540-204参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

307-050-540-204厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

307-050-540-204数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 307-050-540-204 307-050-540-204数据手册

307-050-540-204封装设计

查看详情并下载
Symbol
Footprint
3D Model
