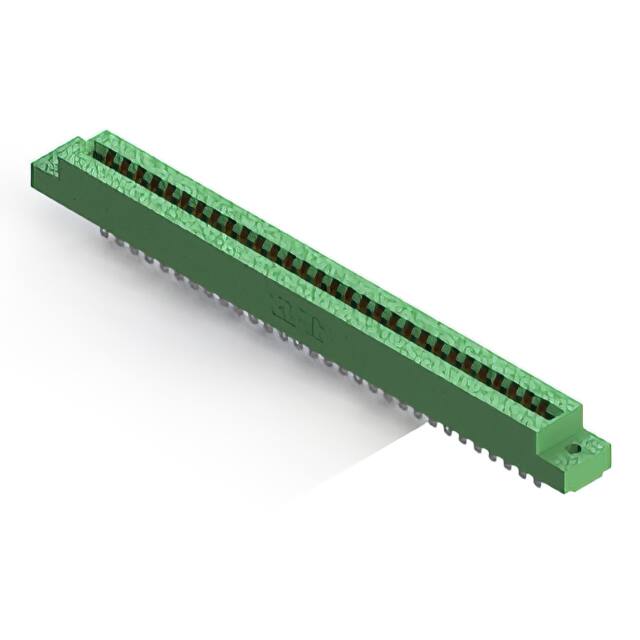

306-030-500-102

厂牌: EDAC
产品描述: Conn Card Edge SKT 30 POS 3.96mm Solder Lug ST Panel Mount
供应商型号: Q-306-030-500-102
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 306-030-500-102

306-030-500-102概述

    卡边缘连接器 0.156”(3.96mm)间距技术手册

    产品简介


    卡边缘连接器是一种常见的电子元件,用于将电路板(PCB)与其他电路板或外部设备进行连接。它们具有双行接触点,适用于多种应用,如计算机主板、网络设备、服务器和其他需要高密度连接的场合。

    技术参数


    - 接触间距:0.156”(3.96mm)
    - 插针数量:从6到43不等
    - 绝缘材料:UL 94V-0级热塑性聚酯
    - 接触材料:铜合金
    - 接触镀层:针合区域金镀层,尾部锡镀层,并在尾部镀镍
    - 电流承载能力:5安培
    - 接触电阻:最大10毫欧姆
    - 耐压强度:交流1800V RMS(海拔高度处)
    - 绝缘电阻:最小5000兆欧姆
    - 工作温度范围:-40°C至+105°C
    - 插入力:每对针最大4.45牛顿
    - 拔出力:每对针最小0.28牛顿

    产品特点和优势


    卡边缘连接器的主要特点包括:
    - 灵活的插针数量配置,从6到43个。
    - 丰富的尾部终止选项,包括焊盘尾部和电线孔。
    - 多种安装选项,如孔安装、侧孔安装、浮式眼孔和螺纹插入件。
    - 低轮廓绝缘体,高度仅为0.460英寸(11.68毫米),适合空间受限的应用。
    - 符合RoHS标准,并通过UL认证。

    应用案例和使用建议


    卡边缘连接器广泛应用于计算机主板、服务器、路由器和工业控制系统。例如,在服务器主板上,这类连接器可以用于多个CPU之间的高速数据传输。为确保可靠连接,建议在安装前检查PCB厚度是否符合规格要求,并在安装过程中避免过度弯曲连接器。此外,保持良好的清洁度对于确保长期可靠性至关重要。

    兼容性和支持


    卡边缘连接器设计用于与标准厚度的PCB(0.062英寸,1.57毫米)兼容。制造商提供各种配件和详细的安装指南以支持客户。如果有任何疑问或需要进一步的技术支持,可联系客户服务部门。

    常见问题与解决方案


    - 问题:插入力过高
    解决方法:检查针数及安装时是否正确对准,必要时重新校准。
    - 问题:拔出力不足
    解决方法:检查是否有杂质或损坏,更换受损的连接器。
    - 问题:接触电阻大
    解决方法:确保正确的安装和针脚表面清洁度。

    总结和推荐


    综上所述,这款卡边缘连接器凭借其多样化的设计、优良的性能参数和广泛的应用范围,在市场上表现出色。它特别适用于需要高密度连接和紧凑空间布局的应用场合。强烈推荐用于需要高性能和高可靠性连接的电子系统。

306-030-500-102参数

参数
长*宽*高 141.88mm(长度)*18.84mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

306-030-500-102厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

306-030-500-102数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 306-030-500-102 306-030-500-102数据手册

306-030-500-102封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 94.14
100+ ¥ 53.7726
250+ ¥ 44.928
500+ ¥ 39.4748
1000+ ¥ 35.3472
库存: 5000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 2353.5
