306-008-500-101

厂牌: EDAC
产品描述: 306 / 316 / 356 Card Edge Connector
供应商型号: 3806983
供应商: 海外现货
标准整包数: 1

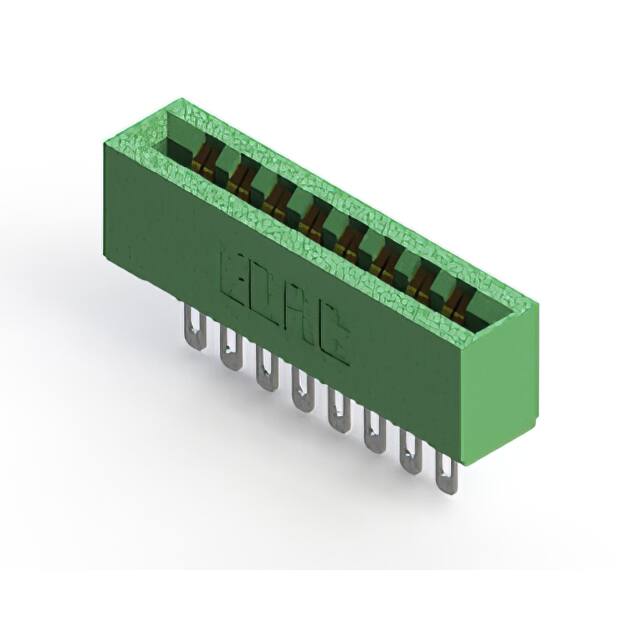

EDAC 卡边缘连接器 - 边缘板连接器 306-008-500-101

306-008-500-101概述


    产品简介


    Card Edge Connector 0.156" (3.96mm) Pitch
    Card Edge Connector是一款适用于印刷电路板(PCB)的连接器,广泛应用于计算机主板、服务器、网络设备和其他需要高速数据传输的应用场景。这些连接器通过单排或多排接触点将电路板连接在一起,实现电能和信号的传输。

    技术参数


    - 引脚间距:0.156英寸(3.96毫米)
    - 接触数:可定制从6到43个接触点
    - 绝缘体材料:UL 94V-0等级热塑性聚酯
    - 接触材料:铜合金
    - 接触镀层:金镀层在插针区域,锡镀层在尾部,带有镍底层
    - 电流额定值:5安培
    - 接触电阻:最大10毫欧姆
    - 耐压:在海平面处1800伏交流电压
    - 绝缘电阻:最小5000兆欧姆
    - 工作温度范围:-40°C 至 +105°C
    - 插入力:每对接触点最大16盎司(4.45牛顿)
    - 拔出力:每对接触点最小1盎司(0.28牛顿)

    产品特点和优势


    Card Edge Connector提供了多种安装选项,可以接受厚度为0.054英寸至0.070英寸的PCB。连接器具有低轮廓的绝缘体设计,可选的PC尾和电线孔终止方式,以及多种定制化的安装选项。此外,连接器还能够支持在接触点之间和接触点内的极化键。RoHS合规性和UL认证使得该连接器成为环境友好且可靠的选择。

    应用案例和使用建议


    这种连接器适用于计算机主板、服务器和网络设备等应用。例如,在一台高端服务器中,Card Edge Connector可以用来连接不同模块的PCB,以实现高速的数据传输。使用时建议注意接触点的数量和类型,确保正确的PCB厚度,以便于可靠连接。对于高负载的应用,建议使用具有较大接触面积和电流额定值的型号,以避免过热现象。

    兼容性和支持


    Card Edge Connector 支持多种安装方式,包括无固定插脚、孔径为0.128英寸或0.156英寸的安装孔、以及M3-0.5和#4-40 UNF螺纹固定插件。对于特定的安装需求,还可以提供定制服务。厂商提供详尽的技术支持和维护服务,包括产品说明书、安装指南和技术咨询。

    常见问题与解决方案


    - 问题1:插入力过大,导致插针弯曲或损坏。
    - 解决方法:确保插入力不超过16盎司(4.45牛顿),并使用适当的工具进行操作。
    - 问题2:接触电阻过高,影响数据传输质量。
    - 解决方法:检查接触表面是否干净,如有氧化物需及时清洁。
    - 问题3:工作温度超出范围,影响使用寿命。
    - 解决方法:选择符合要求的工作温度范围的连接器,确保在规定范围内使用。

    总结和推荐


    总的来说,Card Edge Connector以其广泛的接触点数量选择、可靠的机械性能和电气性能、以及多样化的安装选项,使其在市场上具备很强的竞争力。特别是在高密度应用和高速数据传输方面表现尤为出色。因此,无论是初次使用者还是经验丰富的工程师,这款连接器都是一个值得推荐的选择。

306-008-500-101参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

306-008-500-101厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

306-008-500-101数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 306-008-500-101 306-008-500-101数据手册

306-008-500-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 59.4908
10+ ¥ 53.3038
25+ ¥ 53.3038
50+ ¥ 52.3519
100+ ¥ 51.4001
250+ ¥ 51.4001
500+ ¥ 51.4001
1000+ ¥ 51.4001
库存: 56
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 59.49
