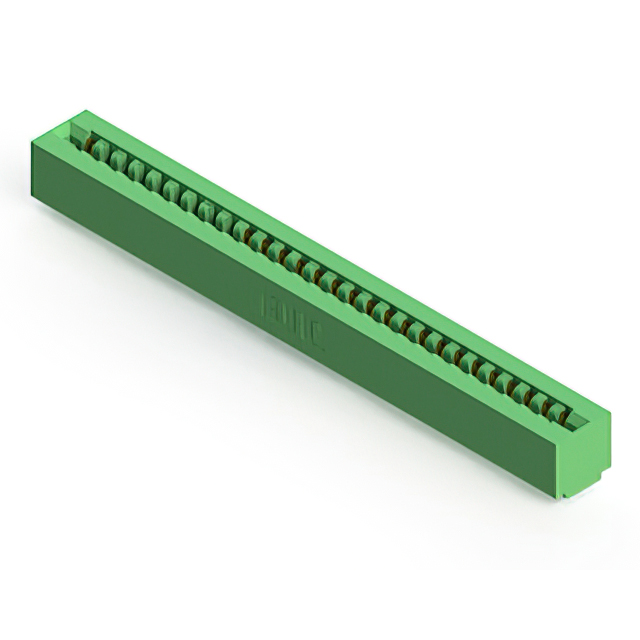

307-028-531-101

厂牌: EDAC
产品描述: Conn Card Edge SKT 28 POS 3.96mm Solder ST Thru-Hole
供应商型号: Q-307-028-531-101
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 307-028-531-101

307-028-531-101概述


    产品简介


    307/357系列卡边缘连接器(Card Edge Connector)是一种用于电子设备内部连接的电子元器件。其主要功能是实现电路板之间信号的传输,广泛应用于计算机、通信设备和其他电子系统中。这类连接器具有多种引脚配置,可以适应不同尺寸和数量的电路板连接需求。

    技术参数


    - 接触方式:单排接触或双排接触,可根据不同的电路板配置进行选择。
    - 尾部尺寸:0.58mm x 0.33mm,长度为5.41mm。
    - 接触间距:单排接触时,间距为3.96mm;双排接触时,行间距为5.08mm。
    - 接触直径:0.58mm x 0.33mm,适用于标准的电路板设计。
    - 通过孔直径:0.325mm,确保良好的电气接触。
    - 尾部到尾部的距离:接触尾部之间的距离为1.14mm至1.52mm,接触尾部到边缘的距离为3.18mm至5.33mm。
    - 安装选项:不包含安装耳片,具体的安装方式详见配套文档。
    - 适用范围:支持最多56个引脚的电路板。

    产品特点和优势


    307/357系列卡边缘连接器的特点在于其广泛的适用性、可靠的电气性能和易于安装的设计。这些特点使其成为现代电子设备中不可或缺的组件。具体来说,其优势包括:
    - 高密度引脚设计:支持多达56个引脚,非常适合高密度电路板的设计需求。
    - 优良的电气性能:良好的电气接触保证了信号传输的可靠性。
    - 广泛的兼容性:能够适应不同类型的电路板,便于集成和扩展。

    应用案例和使用建议


    应用案例:
    - 计算机主板:连接主板上的各个子板,如显卡、声卡等。
    - 通信设备:连接路由器、交换机等设备的电路板。
    使用建议:
    - 在安装前,请确保电路板符合规格要求,避免接触不良。
    - 保持电路板清洁,防止灰尘和污物影响接触效果。
    - 根据不同的应用需求选择合适的安装选项。

    兼容性和支持


    兼容性:
    - 本产品适用于标准电路板设计,能够与市面上常见的电子设备兼容。
    - 具体的兼容性和详细技术参数请参阅附带的技术手册。
    支持和服务:
    - EDAC公司提供全面的技术支持,包括产品咨询、安装指导和技术培训等服务。
    - 如需更多信息或技术支持,请联系当地的销售代表或访问公司的官方网站。

    常见问题与解决方案


    1. 问题:接触不良
    - 解决方案:检查电路板是否清洁,确认接触点没有氧化或损坏。必要时重新焊接接触点。
    2. 问题:安装不稳定
    - 解决方案:确保安装正确,参照技术手册中的安装指南进行操作。如果仍存在问题,请联系技术支持。
    3. 问题:信号传输不稳定
    - 解决方案:检查是否有外部干扰,如电磁干扰等。可以考虑增加屏蔽措施或调整电路板布局。

    总结和推荐


    307/357系列卡边缘连接器是一款高质量、高性能的产品,具备良好的电气性能和广泛的兼容性。它在各种电子设备中扮演着关键角色,提供了可靠的信号传输解决方案。我们强烈推荐这款产品用于需要高密度引脚连接的应用场合。如果您对产品有任何疑问或需要更多帮助,请随时联系我们的技术支持团队。

307-028-531-101参数

参数
长*宽*高 118.82mm(长度)*8.71mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

307-028-531-101厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

307-028-531-101数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 307-028-531-101 307-028-531-101数据手册

307-028-531-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 94.524
100+ ¥ 52.9466
250+ ¥ 45.8172
500+ ¥ 40.2752
1000+ ¥ 34.6192
库存: 5000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 2363.1
