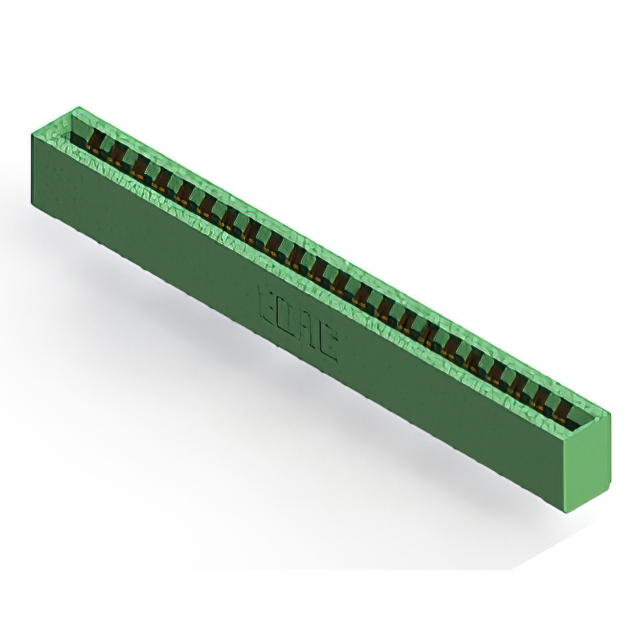

306-022-521-101

厂牌: EDAC
产品描述: Conn Card Edge SKT 22 POS 3.96mm Solder ST Thru-Hole
供应商型号: Q-306-022-521-101
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 306-022-521-101

306-022-521-101概述

    Card Edge Connector 0.156” (3.96mm) Pitch 技术手册

    1. 产品简介


    产品类型: 卡边缘连接器(Card Edge Connector)
    主要功能:
    - 用于电路板之间的信号传输
    - 支持PCB板(厚度0.054”至0.070”)
    - 可接受28针及以上的PCB板
    应用领域:
    - 计算机、服务器和网络设备
    - 工业控制和自动化系统
    - 医疗电子设备
    - 通信设备

    2. 技术参数


    | 参数 | 规格 |
    | :: | :: |
    | 接触间距 | 0.156” (3.96mm) |
    | 绝缘体材料 | UL 94V-0 聚酯热塑性材料 |
    | 接触材料 | 铜合金 |
    | 接触镀层 | 金镀层用于插配区域,锡镀层用于尾部,镍底镀层 |
    | 电流额定值 | 5 安培 |
    | 接触电阻 | 最大 10 毫欧姆 |
    | 绝缘耐压 | 1800 V AC rms(海拔) |
    | 绝缘电阻 | 最小 5000 兆欧姆 |
    | 工作温度 | -40°C 至 +105°C |
    | 插入力 | 每对接触点最大 16 盎司(4.45 N) |
    | 拔出力 | 每对接触点最小 1 盎司(0.28 N) |

    3. 产品特点和优势


    - 多种配置选项: 006 到 043 个接触点,可选单行或双行配置。
    - 兼容性强: 支持多种PCB板厚度,满足不同应用需求。
    - 可靠耐用: 采用高质材料,确保长期稳定工作。
    - 安装灵活: 提供多种安装方式,方便灵活组装。
    - RoHS 合规: 符合环保标准,适合全球市场。

    4. 应用案例和使用建议


    应用案例:
    - 计算机主板: 在计算机主板上使用,确保主板和扩展卡之间的信号传输稳定可靠。
    - 网络设备: 在路由器、交换机等网络设备中,连接不同模块,确保数据传输高效准确。
    使用建议:
    - 在选择连接器时,应根据PCB板的实际厚度进行匹配。
    - 在安装过程中,确保所有接触点正确对齐,避免接触不良。
    - 定期检查连接器的工作状态,确保长时间稳定运行。

    5. 兼容性和支持


    - 兼容性: 适用于各种标准PCB板厚度,兼容多种安装方式。
    - 厂商支持: EDAC 提供全面的技术支持和售后服务,确保客户在使用过程中无后顾之忧。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |
    | :: | :: |
    | 插入力过大 | 检查PCB板厚度是否符合要求,确认安装正确。 |
    | 接触电阻偏高 | 检查接触表面是否有氧化或污渍,清洁后再重新安装。 |
    | 连接不稳定 | 确认所有安装孔和插入点正确对齐,重新安装连接器。 |

    7. 总结和推荐


    总结:
    - 主要优点: 多种配置选项,兼容性强,可靠耐用,安装灵活。
    - 市场竞争力: 适用于广泛的工业和消费电子产品,提供多样化的安装选择,满足不同应用需求。
    推荐:
    - 强烈推荐使用这款卡边缘连接器。无论是计算机、网络设备还是工业控制系统,它都能提供可靠稳定的信号传输。建议在选购时根据具体应用场景选择合适的型号和配置。

306-022-521-101参数

参数
长*宽*高 95.05mm(长度)*8.71mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

306-022-521-101厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

306-022-521-101数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 306-022-521-101 306-022-521-101数据手册

306-022-521-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 73.176
100+ ¥ 42.303
250+ ¥ 34.7139
500+ ¥ 33.7676
1000+ ¥ 30.2624
库存: 5000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 1829.4
