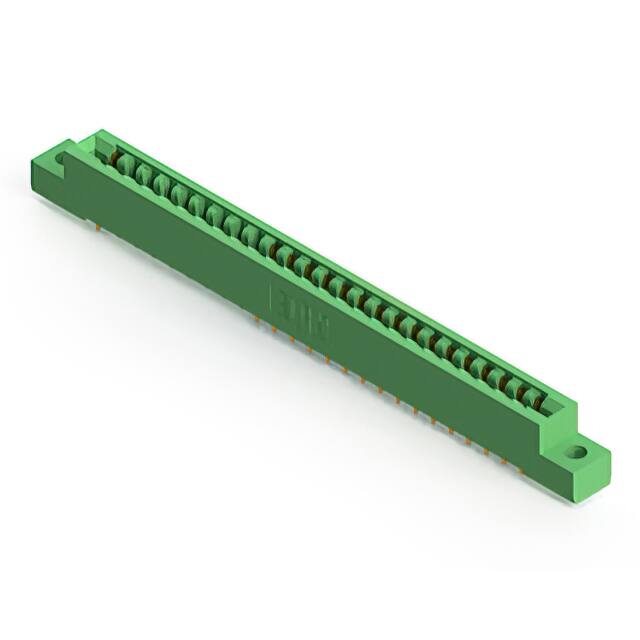

307-050-524-202

厂牌: EDAC
产品描述: Conn Card Edge SKT 50 POS 3.96mm Solder ST Thru-Hole
供应商型号: Q-307-050-524-202
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 307-050-524-202

307-050-524-202概述


    产品简介


    本手册介绍的是EDAC Inc.的307-050-524-202型307/357系列卡边缘连接器(Card Edge Connector)。这是一种用于印刷电路板(PCB)间的连接器件,广泛应用于计算机主板、服务器、路由器以及其他需要高可靠性的电子设备中。该连接器的主要功能是实现PCB之间的电连接,确保信号传输的稳定性和可靠性。

    技术参数


    以下是307/357系列卡边缘连接器的技术参数:
    - 接触点细节:
    - 尾端规格:0.023 x 0.013英寸(0.58 x 0.33毫米),尾长为0.213英寸(5.41毫米)。

    - 安装选项:
    - 安装孔直径:0.128英寸(3.25毫米)。

    - 接触间距与行间距:
    - 接触间距:0.156英寸(3.96毫米)
    - 行间距:0.200英寸(5.08毫米)
    - 间隔距离:
    - 接触点间最小距离:0.045至0.060英寸(1.14至1.52毫米)。
    - 外侧边距:0.125至0.210英寸(3.18至5.33毫米)。

    产品特点和优势


    该连接器的优势在于其卓越的电性能和可靠的机械连接能力。307/357系列连接器采用了经过优化的设计,可以适应各种复杂的工作环境。它的浮动眼孔设计能够有效吸收热膨胀和振动带来的影响,从而保持长期稳定的连接效果。此外,其易于安装和维护的特点使其成为高密度电路板连接的理想选择。

    应用案例和使用建议


    这类连接器常用于数据中心的服务器主板、交换机及路由器等设备。例如,在数据中心中,307/357系列连接器能确保高性能计算系统的稳定运行。为了最大限度发挥其性能,建议在使用过程中注意保持良好的散热条件,以避免因过热导致的性能下降。

    兼容性和支持


    该产品与多种标准的PCB兼容,适合于大多数工业标准的板卡。EDAC Inc.提供全面的技术支持和维护服务,包括安装指导、故障排查和售后咨询。此外,用户也可以通过官方渠道获取详细的安装指南和维护手册。

    常见问题与解决方案


    - 问题1:连接器安装后出现接触不良
    - 解决方案:检查安装孔的直径是否符合要求,确保所有安装孔都精确对齐。此外,检查接触点是否清洁且无氧化物,必要时可使用专用工具进行清理。
    - 问题2:连接器在高负载下出现断开
    - 解决方案:检查安装螺钉是否紧固到位,确认连接器的尾端已经正确固定。同时,确保电路板和连接器之间没有多余的应力。

    总结和推荐


    综上所述,307/357系列卡边缘连接器以其出色的电性能和可靠性成为市场上备受青睐的产品之一。它不仅适用于数据中心等高负载应用场景,还能满足各类工业需求。对于需要稳定可靠的电连接的系统而言,推荐选用此款连接器。其优秀的兼容性和支持服务也使得用户能够更加便捷地进行安装和维护。因此,无论是从技术规格还是实际应用来看,这款连接器都是一个值得信赖的选择。

307-050-524-202参数

参数
长*宽*高 122.07mm(长度)*8.71mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

307-050-524-202厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

307-050-524-202数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 307-050-524-202 307-050-524-202数据手册

307-050-524-202封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 65.064
100+ ¥ 35.0814
250+ ¥ 31.4028
500+ ¥ 27.8632
1000+ ¥ 24.2704
库存: 5000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 1626.6
