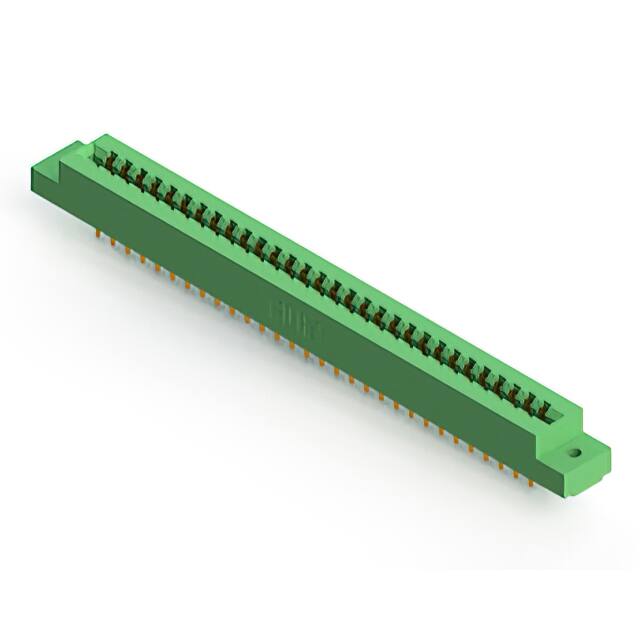

305-060-520-202

厂牌: EDAC
产品描述: Conn Card Edge SKT 60 POS 3.96mm Solder ST Thru-Hole
供应商型号: Q-305-060-520-202
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 305-060-520-202

305-060-520-202概述


    产品简介


    产品类型
    本产品为EDAC公司的305/315/355系列卡边缘连接器(Card Edge Connector),采用0.156英寸(3.96毫米)的间距设计。
    主要功能
    - 适用于高电流传输(最大5安培)
    - 具有低接触电阻(最大10毫欧姆)
    - 通过UL 94V-0认证,确保卓越的安全性能
    - 支持多种安装方式,包括PC尾端、接线孔和板弯
    应用领域
    广泛应用于工业自动化、电信设备、计算机外围设备和仪器仪表等领域。

    技术参数


    | 参数 | 值 |

    | 绝缘材料 | UL 94V-0等级热塑性聚酯 |
    | 接触材料 | 铜合金 |
    | 接触镀层 | 配对区域金镀层,尾部锡镀层(镍底镀层) |
    | 电流容量 | 5安培 |
    | 接触电阻 | 最大10毫欧姆 |
    | 耐电压 | 海平面间相邻接触1800伏交流峰值 |
    | 拔出力 | 每对接触点最小1盎司(0.28牛顿) |
    | 绝缘电阻 | 最小5000兆欧姆 |
    | 工作温度范围 | -40°C 至 +105°C |
    | 插入力 | 每对接触点最大16盎司(4.45牛顿) |
    | 接触间距 | 0.156英寸(3.96毫米) |
    | 接触行间距 | 0.140英寸(3.56毫米) |

    产品特点和优势


    独特功能
    - 高可靠性接触材料:采用铜合金作为接触材料,确保了长期的电气稳定性和耐久性。
    - 多样的安装选项:提供PC尾端、接线孔和板弯等多种安装方式,满足不同应用场景的需求。
    - 低接触电阻:极低的接触电阻(最大10毫欧姆)确保了高效的电流传输能力。
    - 安全认证:UL 94V-0认证表明其具有优异的阻燃特性,增强了产品的安全性。
    - 广泛的温度适应性:工作温度范围广(-40°C至+105°C),适用于各种恶劣环境。
    市场竞争力
    - 高电流承载能力:每对接触点的最大电流承载能力高达5安培,适合处理大电流需求的应用。
    - 低拔出力:每个接触点的最小拔出力为1盎司(0.28牛顿),方便插拔操作。
    - 广泛的PC板厚度接受度:能接受0.062英寸(1.57毫米)的标准厚度PC板。
    - 良好的环境适应性:工作温度范围广泛,适用性强。

    应用案例和使用建议


    应用案例
    这些连接器常用于工业自动化系统中的控制面板,电信设备中的信号传输,以及计算机外围设备如服务器和存储系统的数据传输。例如,在一个典型的自动化生产线中,该连接器用于连接控制器与传感器之间的数据通信。
    使用建议
    - 在进行PCB设计时,应考虑将PC尾端的孔径设置为0.045到0.060英寸(1.14至1.52毫米)之间,以确保良好的电气连接。
    - 安装过程中应检查接触点是否有氧化或其他污染,这可能会影响电连接的质量。
    - 选择合适的绝缘材料颜色,例如305系列的绿色,以区分不同的型号和配置。

    兼容性和支持


    兼容性
    这些连接器与多种PC板厚度兼容,可以从0.054英寸(1.37毫米)到0.070英寸(1.78毫米)。此外,还提供多种安装选项,包括侧向安装孔和浮空套环等,以适应不同的安装需求。
    厂商支持
    制造商EDAC公司提供了详尽的技术文档和支持服务,包括单排配置和导线卷尾选项等。用户可以通过其官方网站获取更多详细信息和技术支持。

    常见问题与解决方案


    常见问题
    1. 插入力过大
    2. 接触电阻偏高
    3. 接触不稳定
    解决方案
    1. 检查并调整插针位置:确保插针完全插入且没有弯曲。
    2. 清洁接触面:使用无水酒精清洁接触面,去除氧化层和其他污染物。
    3. 检查并更换损坏的接触件:如有必要,更换受损的接触件以恢复电气性能。

    总结和推荐


    综合评估
    EDAC公司的305/315/355系列卡边缘连接器凭借其高可靠性的接触材料、多样化的安装选项以及卓越的电气性能,成为市场上的一款优秀产品。它广泛应用于自动化、电信和计算等领域,特别是在需要高电流传输和良好环境适应性的场合。
    推荐意见
    鉴于该产品的多功能性和出色的电气性能,强烈推荐给需要高电流传输能力和宽温度适应范围的应用场合。无论是对于工业自动化设备还是电信网络设备,这款连接器都能提供可靠和高效的数据传输。

305-060-520-202参数

参数
长*宽*高 141.88mm(长度)*12.7mm(高度)
安装方式 通孔安装,面板安装
零件状态 在售
包装方式 散装
