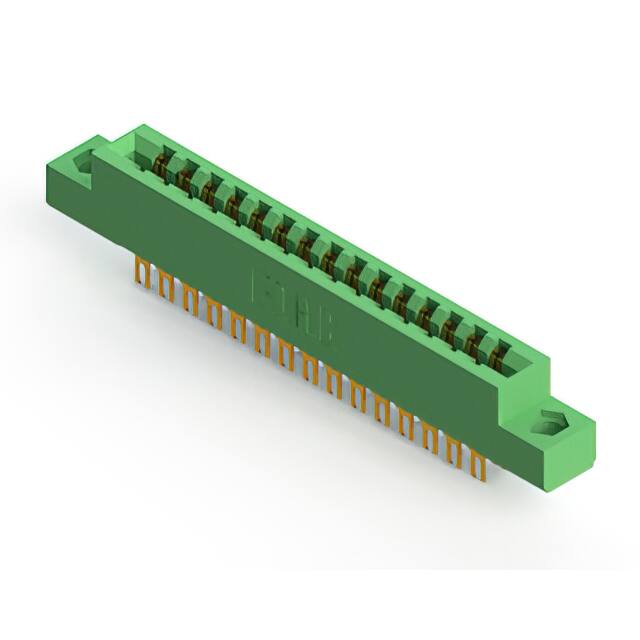

305-030-500-204

厂牌: EDAC
产品描述: Conn Card Edge SKT 30 POS 3.96mm Solder Lug ST Panel Mount
供应商型号: 4059727
供应商: 海外现货
标准整包数: 1
EDAC 卡边缘连接器 - 边缘板连接器 305-030-500-204

305-030-500-204概述


    产品简介


    本产品是来自EDAC公司的305/315/355系列卡边缘连接器(Card Edge Connector),该系列产品广泛应用于各类电子设备中,特别是在计算机、服务器和工业控制设备等领域。此系列连接器的设计使其能够方便地安装于标准PCB板上,并具备良好的电学特性和机械强度。

    技术参数


    - 绝缘材料:UL 94V-0级热塑性聚酯
    - 接触材料:铜合金
    - 接触镀层:接合区金镀层,尾部锡镀层且镍基底镀层覆盖所有表面
    - 电流额定值:5安培
    - 接触电阻:最大10毫欧姆
    - 介电强度:在海平面条件下,相邻触点间耐压为1800 VAC rms
    - 拔出力:每对触点最小拔出力为1盎司(0.28牛顿)
    - 绝缘电阻:最小5000兆欧姆
    - 工作温度范围:-40°C至+105°C
    - 插入力:每对触点的最大插入力为16盎司(4.45牛顿)

    产品特点和优势


    - 紧凑设计:接触间距为0.156英寸(3.96毫米),行间距为0.140英寸(3.56毫米),符合小型化趋势。
    - 广泛的PCB厚度接受能力:可接受0.062英寸(1.57毫米)的标准厚度PCB板。
    - 低轮廓绝缘体:绝缘体高度仅为0.470英寸(11.94毫米)。
    - 多种终端选项:提供PC尾、电线孔、延长板弯等不同的终端方式。
    - 兼容性强:支持单排或双排配置,以及多种安装选项。
    - 极化设计:包含接触间的极化键及接触内的极化键。
    - 预组装导轨可用:提供可选的预装导轨。
    - 环保合规:RoHS认证,UL认可。

    应用案例和使用建议


    - 应用案例:适用于服务器机箱、电信设备、工业控制系统等要求高可靠性的场合。
    - 使用建议:根据需要选择合适的极化键来确保正确的插头插入方向。使用过程中应确保插入力和拔出力不超过规定的极限,以避免损坏连接器。

    兼容性和支持


    - 兼容性:该系列产品兼容多种电子设备及电路板设计。
    - 支持服务:EDAC公司提供了详尽的技术文档和售后服务,以帮助客户正确安装和维护这些连接器。

    常见问题与解决方案


    - 问题:接触电阻偏高。
    - 解决方案:检查接触部位是否有氧化或污垢,并进行清洁处理。

    - 问题:无法正确锁定。
    - 解决方案:确认使用正确的极化键并检查安装过程是否正确无误。

    总结和推荐


    综上所述,305/315/355系列卡边缘连接器是一款高效可靠的连接解决方案,尤其适合于那些需要高可靠性和紧凑设计的应用场景。其优异的电气性能、多样化的安装选项和完善的售后支持,使得该系列产品在市场上具有很强的竞争优势。推荐在需要高性能连接器的项目中采用这一系列的产品。

305-030-500-204参数

参数
长*宽*高 82.45mm(长度)*18.84mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

305-030-500-204厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

305-030-500-204数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 305-030-500-204 305-030-500-204数据手册

305-030-500-204封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 54.6406
10+ ¥ 48.958
25+ ¥ 48.0837
100+ ¥ 48.0837
库存: 24
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 54.64
