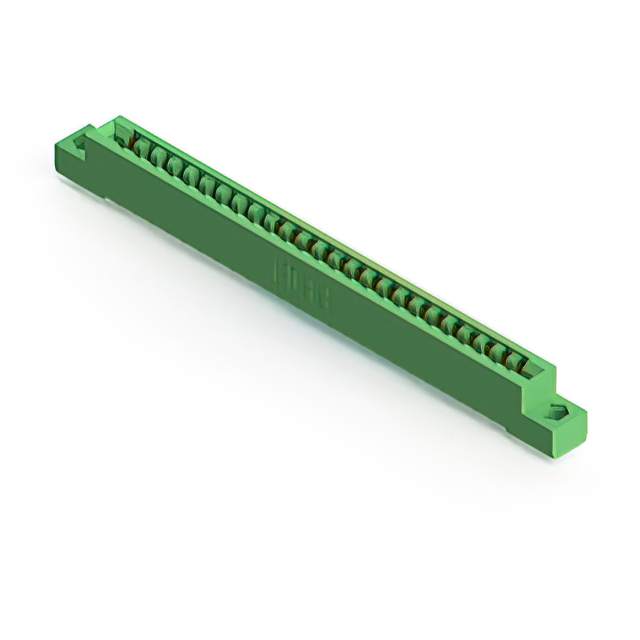

307-025-545-104

厂牌: EDAC
产品描述: Conn Card Edge SKT 25 POS 3.96mm Wire Wrap ST Panel Mount
供应商型号: Q-307-025-545-104
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 307-025-545-104

307-025-545-104概述

    电子元器件产品技术手册概述
    本文将详细介绍一款由EDAC Inc.生产的307系列卡边缘连接器(307-025-545-104)。这款连接器主要用于PCB板上的各种电子设备之间提供可靠的电气连接。以下是该产品的详细介绍及其技术参数和应用案例。

    1. 产品简介


    产品类型:307/357系列卡边缘连接器
    主要功能:用于PCB板之间的电气连接,适用于多种电路设计需求。
    应用领域:广泛应用于计算机、服务器、网络设备以及其他需要高度可靠电气连接的场合。

    2. 技术参数


    - 接触方式:线缠绕(Wire Wrap)尺寸为0.046×0.013英寸(1.17×0.33毫米),尾部长度为0.708英寸(17.98毫米)
    - 安装选项:直径0.156英寸(3.96毫米)的安装孔
    - 接触间距:0.156英寸(3.96毫米)接触间距 × 0.200英寸(5.08毫米)行间距
    - 引脚布局:单排接触(仅读一面母板)和双排接触(读双面母板)
    - 安装孔径:0.128英寸(3.25毫米)直径通孔
    - 材料厚度:0.070英寸(1.78毫米)PCB厚度
    - 引脚间距离:接触点间最小距离为0.045英寸(1.14毫米),最大为0.060英寸(1.52毫米)

    3. 产品特点和优势


    - 高可靠性:采用线缠绕技术确保良好的电气连接
    - 易于安装:直径安装孔和固定位置设计简化了安装过程
    - 广泛适应性:适合多种不同类型的电路板,且具有一定的灵活性
    - 耐用性强:结构坚固,适合长时间使用

    4. 应用案例和使用建议


    应用案例:
    - 计算机主板:用于连接CPU、内存条和其他关键组件
    - 网络交换机:连接网络模块,提高数据传输速度和稳定性
    - 服务器背板:连接不同的服务器组件,实现高效的数据管理
    使用建议:
    - 在使用过程中,注意保持接触部位的清洁和干燥,避免氧化和腐蚀
    - 针对不同应用场景,合理选择单排或双排接触设计
    - 定期检查连接器的安装情况,及时更换损坏的部件

    5. 兼容性和支持


    - 兼容性:该连接器可兼容各类标准尺寸的PCB板,包括0.054英寸(1.37毫米)的卡片槽
    - 支持:EDAC Inc.提供详细的安装指南和技术支持,确保用户能够正确使用该产品

    6. 常见问题与解决方案


    - 问题1:连接器接触不良
    解决方案:检查连接部位是否有灰尘或氧化物,必要时使用无水酒精清洁
    - 问题2:安装孔位不匹配
    解决方案:确认所使用的PCB板尺寸与连接器安装孔位相匹配

    7. 总结和推荐


    综上所述,307系列卡边缘连接器是一款高性能、高可靠性的电子元器件,广泛适用于各类电子设备中。其优越的性能和广泛的兼容性使其在市场上具备较强的竞争力。因此,强烈推荐使用这款连接器以提升您的电子设备的电气连接质量和整体性能。

307-025-545-104参数

参数
长*宽*高 122.07mm(长度)*29.66mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

307-025-545-104厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

307-025-545-104数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 307-025-545-104 307-025-545-104数据手册

307-025-545-104封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 82.668
100+ ¥ 45.1468
250+ ¥ 40.4118
500+ ¥ 34.8
1000+ ¥ 30.2624
库存: 5000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 2066.7
直接购买
加入购物车
