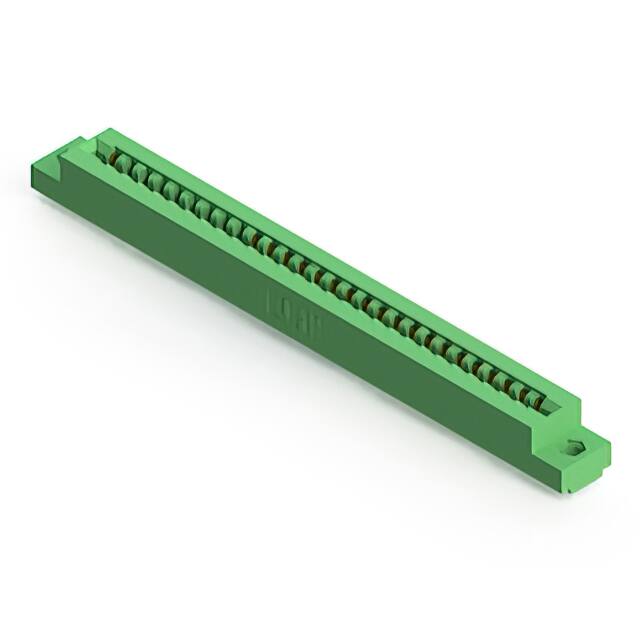

307-028-505-104

厂牌: EDAC
产品描述: Conn Card Edge SKT 28 POS 3.96mm Solder Lug ST Panel Mount
供应商型号: Q-307-028-505-104
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 307-028-505-104

307-028-505-104概述


    产品简介


    本产品是一款307/357系列卡边缘连接器(Card Edge Connector),型号为307-028-505-104。它主要用于PCB板之间或PCB板与电子设备之间的信号传输。此连接器特别适用于需要高可靠性和高密度连接的应用场合,如计算机主板、服务器、通信设备及工业控制系统等。

    技术参数


    - 接触细节:线孔尺寸为0.087×0.013英寸(2.21×0.33毫米),尾长为0.282英寸(7.16毫米)。
    - 安装选项:提供直径为0.156英寸(3.96毫米)的安装孔。
    - 接触间距与行间距:接触间距为0.156英寸(3.96毫米),行间距为0.200英寸(5.08毫米)。
    - 接触排数:单排或双排接触点,可读取PCB板的单面或多面。
    - 针数:最多可容纳56个针脚。
    - 尾端间距:尾端间距离为0.045至0.060英寸(1.14至1.52毫米)。
    - 外部尾端间距:外部尾端间距离为0.125至0.210英寸(3.18至5.33毫米)。

    产品特点和优势


    该卡边缘连接器具有以下特点和优势:
    - 高可靠性:采用优质材料制造,确保长期稳定运行。
    - 高密度:支持多达56个针脚,适合高密度应用。
    - 易于安装:提供标准安装孔和多种安装选项,方便组装。
    - 灵活适用:适用于不同类型的PCB板,可读取单面或双面信号。
    - 优良的接触性能:确保信号传输质量,减少信号损失。

    应用案例和使用建议


    应用案例:
    这款连接器广泛应用于计算机主板、服务器、通信设备和工业控制系统中,特别是在需要高密度连接和高可靠性的场合。例如,在数据中心的服务器主板上,它能够高效传输大量数据,保证系统的正常运行。
    使用建议:
    - 在安装前,确保PCB板的边缘平滑无毛刺,以确保良好的接触效果。
    - 安装时要小心,避免过度施力导致连接器损坏。
    - 使用适当的焊接工艺,确保每个焊点的质量,防止虚焊或短路。

    兼容性和支持


    该连接器与各种标准厚度的PCB板兼容,例如厚度为0.070英寸(1.78毫米)和0.054英寸(1.37毫米)。此外,EDAC Inc.公司还提供详细的技术支持和售后服务,确保客户在使用过程中得到及时的帮助和指导。

    常见问题与解决方案


    问题1:连接器接触不良。
    - 解决方案:检查PCB板边缘是否平整,清洁并重新焊接连接器。

    问题2:连接器插拔困难。
    - 解决方案:确认安装孔位置正确且对齐,避免过紧或过松的安装。

    问题3:信号传输不稳定。
    - 解决方案:检查所有焊点,确保没有虚焊或短路现象。

    总结和推荐


    综合来看,307/357系列卡边缘连接器在高密度和高可靠性方面表现出色,特别适合在高性能计算和工业控制等领域使用。其设计精良、安装便捷,具备良好的兼容性和支持服务。因此,强烈推荐此产品用于各类需要高可靠性和高密度连接的应用场合。

307-028-505-104参数

参数
长*宽*高 133.96mm(长度)*18.84mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
