307-024-520-201

厂牌: EDAC
产品描述: Conn Card Edge SKT 24 POS 3.96mm Solder ST Thru-Hole
供应商型号: 3807086
供应商: 海外现货
标准整包数: 1

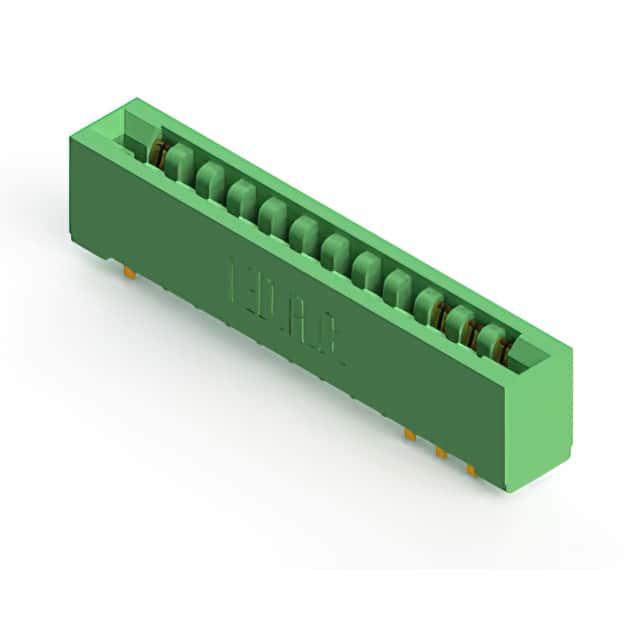

EDAC 卡边缘连接器 - 边缘板连接器 307-024-520-201

307-024-520-201概述


    产品简介


    本产品是EDAC公司生产的307-024-520-201型号的307/357系列卡边缘连接器(Card Edge Connector)。该连接器主要用于PCB(Printed Circuit Board)上的卡槽连接,适用于多种电子设备和系统中。其基本功能是在印刷电路板上提供可靠的数据传输和电源传输路径。广泛应用于计算机主板、服务器、网络设备、工业控制系统等领域。

    技术参数


    以下是该产品的主要技术规格和性能参数:
    - 连接器类型:307/357系列卡边缘连接器
    - 规格代码:307-024-520-201
    - 触点间距:0.156英寸 (3.96mm)
    - 行间距:0.200英寸 (5.08mm)
    - 尾部长度:0.213英寸 (5.41mm)
    - 插针数量:最多56个插针
    - 插针直径:0.116英寸 (2.95mm)
    - 接触压力:0.095英寸 (2.41mm) 到 0.150英寸 (3.81mm)
    - 安装选项:无固定脚
    - 厚度限制:0.070英寸 (1.78mm) 厚PCB
    - 插入力:适中
    - 接触电阻:低阻值

    产品特点和优势


    该连接器具有以下几个显著特点和优势:
    - 高可靠性:采用高质量材料制造,确保长期稳定的电气性能。
    - 兼容性强:适用于多种PCB厚度,满足不同应用需求。
    - 易于安装:无需额外固定脚,简化安装过程。
    - 高效传输:通过优化设计,保证信号传输质量和电流承载能力。
    - 耐用性好:经过严格的机械测试和电气测试,确保使用寿命长。

    应用案例和使用建议


    应用案例
    - 计算机主板:用于主板与其他组件之间的连接。
    - 服务器:连接服务器内部的不同模块。
    - 网络设备:例如路由器、交换机等,用于传输数据和控制信号。
    使用建议
    - 温度管理:确保使用环境中温度不超出规定范围,避免过热影响电气性能。
    - 安装检查:在安装前仔细检查连接器和PCB的尺寸匹配情况,确保安装顺利进行。
    - 定期维护:定期检查连接器的状态,确保接触良好且无损坏。

    兼容性和支持


    该连接器与市面上主流的PCB板兼容,可以用于不同类型的印刷电路板。EDAC公司提供全面的技术支持和售后服务,包括产品咨询、安装指导和技术培训等。

    常见问题与解决方案



    常见问题与解决方案


    - 问题一:连接器无法正常插入。
    - 解决办法:确认插针和插槽尺寸是否匹配,检查是否有异物阻碍。

    - 问题二:电气连接不良。
    - 解决办法:清洁连接器和PCB表面,确保无氧化或污垢。

    - 问题三:连接器在使用过程中松动。
    - 解决办法:重新安装并确认安装是否正确,必要时可增加固定装置。

    总结和推荐


    综上所述,307-024-520-201型号的307/357系列卡边缘连接器是一款高性能、高可靠性的产品。它具有多种优点,如良好的兼容性、易安装性和长寿命等。对于需要高性能连接解决方案的应用场合,我们强烈推荐使用该产品。如果您有任何疑问或需要技术支持,请联系EDAC公司的客户服务团队。

307-024-520-201参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

307-024-520-201厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

307-024-520-201数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 307-024-520-201 307-024-520-201数据手册

307-024-520-201封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 54.0925
10+ ¥ 48.4669
25+ ¥ 48.4669
50+ ¥ 47.6014
100+ ¥ 46.736
250+ ¥ 46.736
500+ ¥ 46.736
1000+ ¥ 46.736
库存: 82
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 54.09
直接购买
加入购物车
