首页  >  产品百科  >  306-018-500-104

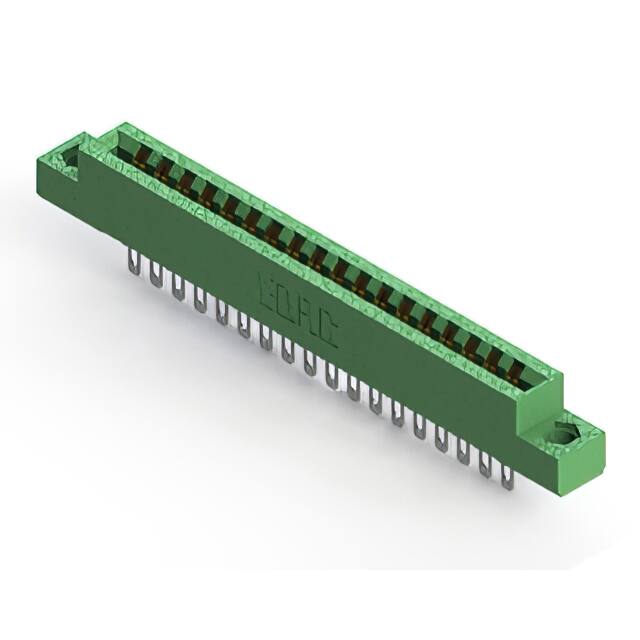

306-018-500-104

厂牌: EDAC
产品描述: Conn Card Edge SKT 18 POS 3.96mm Solder Lug ST Panel Mount
供应商型号: Q-306-018-500-104
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 306-018-500-104

306-018-500-104概述


    产品简介


    卡缘连接器(Card Edge Connector)0.156”(3.96mm)间距
    类型:卡缘连接器
    主要功能:卡缘连接器是一种用于印刷电路板(PCB)之间的电气连接接口,主要用于计算机主板和其他电子设备中。
    应用领域:适用于个人电脑、服务器、工业控制设备、通信设备等需要高可靠性的电气连接场景。

    技术参数


    - 接触间距:0.156” (3.96mm)
    - 绝缘体颜色:绿色(标准)和黑色
    - PC板厚度接受范围:0.054” (1.37mm) 至 0.070” (1.78mm)
    - 接触孔数量:006 到 043 不等
    - 接头种类:包括焊接尾、压接尾和通孔尾
    - 安装选项:多种安装孔位和螺纹插入件选择
    - 绝缘材料:UL 94V-0 等级热塑性聚酯
    - 接触材料:铜合金,金锡镀层
    - 额定电流:5安培
    - 接触电阻:最大10毫欧姆
    - 耐电压:1800V AC RMS(海拔高度)
    - 绝缘电阻:最小5000兆欧姆
    - 操作温度范围:-40°C 至 +105°C
    - 插入力:每对接头对最大为16盎司(4.45牛顿)
    - 拔出力:每对接头对最小为1盎司(0.28牛顿)

    产品特点和优势


    - 可靠性高:具备稳定的接触和低电阻,确保长期可靠的电气连接。
    - 多样化安装选项:提供多种安装孔位及螺纹插入件选择,满足不同安装需求。
    - 适应性强:广泛适用于不同厚度的PCB板,兼容多种PCB标准。
    - 环境适应性好:工作温度范围广,适合各种严苛的工作环境。
    - 易安装:简单的设计和多样化的安装方式,便于装配和维护。

    应用案例和使用建议


    应用案例:该卡缘连接器广泛应用于计算机主板和服务器中,通过其高稳定性和多功能安装选项,有效保障了设备的高效运行。此外,它也适用于通信设备、工业控制设备等领域,提供稳定的电气连接。
    使用建议:在安装时,建议根据具体PCB板的厚度选择合适的接触孔数量,以保证最佳的接触效果。对于高电流应用场合,可选择带有更大接触面积的尾部设计,如代码521的PC尾。同时,在极端环境中使用时,需注意保持接触区域清洁,避免灰尘和湿气影响接触性能。

    兼容性和支持


    该卡缘连接器具有广泛的兼容性,能够与多种电子设备和元器件配合使用。制造商提供了详细的技术文档和支持服务,确保用户能够顺利进行安装和调试。

    常见问题与解决方案


    问题1:接触电阻高
    - 解决方案:检查接触区域是否有污染物,如灰尘或氧化物。定期清理接触区域并重新插入可以改善接触效果。
    问题2:安装不稳固
    - 解决方案:确认安装孔位和螺纹插入件是否正确安装,检查是否有松动或错位的情况。
    问题3:插拔困难
    - 解决方案:检查插拔力是否在正常范围内。如果发现插拔力异常,可能是由于安装不当或接触孔位间隙不合适。

    总结和推荐


    综述:这款0.156”(3.96mm)间距的卡缘连接器以其高可靠性、多样化安装选项和广泛的适用性在多个领域表现出色。其优良的设计和制造工艺使其成为市场上同类产品中的佼佼者。
    推荐:强烈推荐在高可靠性和多功能要求的应用场景中使用这款卡缘连接器。无论是个人电脑、服务器还是工业控制设备,都能充分发挥其性能优势,确保设备稳定运行。

306-018-500-104参数

参数
长*宽*高 94.34mm(长度)*18.84mm(高度)
安装方式 面板安装
零件状态 在售
包装方式 散装

306-018-500-104厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

306-018-500-104数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 306-018-500-104 306-018-500-104数据手册

306-018-500-104封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 64.1376
100+ ¥ 38.4911
250+ ¥ 29.2144
500+ ¥ 28.8464
1000+ ¥ 25.4869
库存: 1000
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 1603.44
