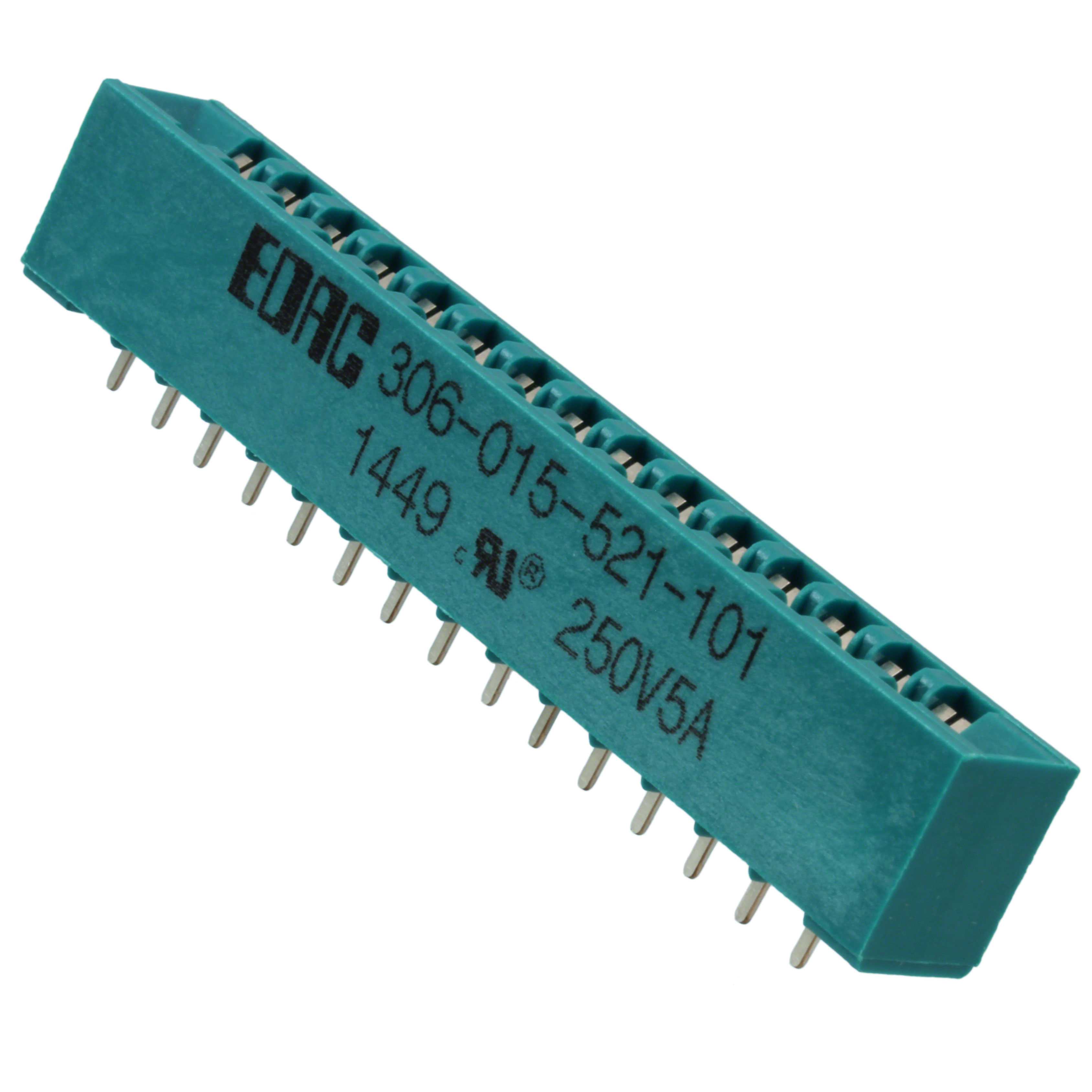

306-015-521-101

厂牌: EDAC
产品描述: Conn Card Edge SKT 15 POS 3.96mm Solder ST Thru-Hole
供应商型号: 3807081
供应商: 海外现货
标准整包数: 1

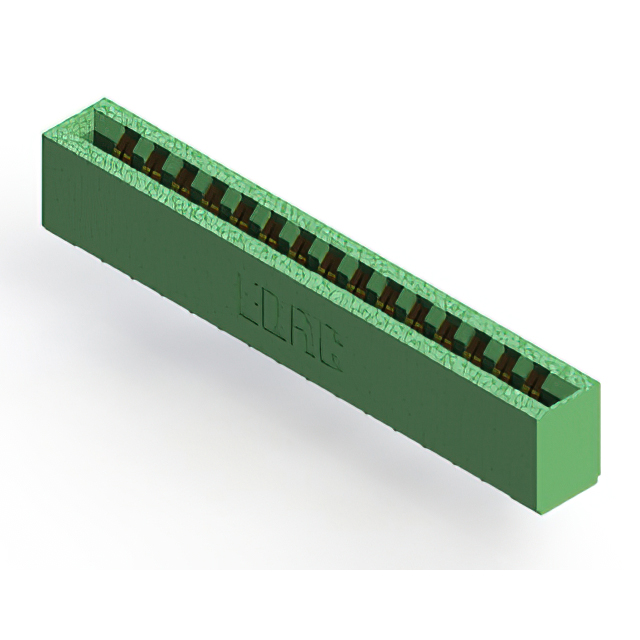

EDAC 卡边缘连接器 - 边缘板连接器 306-015-521-101

306-015-521-101概述

    Card Edge Connector 0.156” (3.96mm) Pitch 技术手册

    1. 产品简介


    Card Edge Connector 0.156” (3.96mm) Pitch 是一款用于印刷电路板(PCB)连接的高性能电连接器。该产品主要用于工业控制、计算机外围设备、通信设备及消费电子产品等领域,提供可靠的电气连接和信号传输。

    2. 技术参数


    以下是此款Card Edge Connector的主要技术规格:
    - 接触间距:0.156英寸(3.96毫米)
    - 接触类型:0.087 x 0.015英寸(2.21 x 0.38毫米),.282英寸(7.16毫米)
    - 插针数量:可选6到43个接触点
    - 绝缘材料:UL 94V-0等级的热塑性聚酯
    - 接触材料:铜合金,金锡复合镀层
    - 额定电流:5安培
    - 接触电阻:最大10毫欧
    - 耐电压:交流1800伏(海平面条件下)
    - 绝缘电阻:最小5000兆欧
    - 工作温度范围:-40°C至+105°C
    - 插入力:每对接触点最大4.45牛
    - 拔出力:每对接触点最小0.28牛

    3. 产品特点和优势


    Card Edge Connector 0.156” (3.96mm) Pitch 具备以下特点和优势:
    - 多样的接触类型:提供多种接触类型(如电线孔、PC尾),以满足不同应用需求。
    - 广泛的适用性:能够安装在各种类型的PCB上,从0.062英寸(1.57毫米)到0.070英寸(1.78毫米)厚度的PCB均能使用。
    - 高可靠性:采用高标准的材料和制造工艺,确保长时间稳定运行。
    - 低阻抗:接触电阻低,降低信号传输过程中的损耗。
    - 高耐压性:具备1800伏的交流耐压能力,确保设备安全运行。
    - 宽温范围:-40°C至+105°C的工作温度范围,适用于各种极端环境。

    4. 应用案例和使用建议


    - 工业控制:常用于自动化生产线中,作为传感器与控制系统之间的接口,如PLC控制系统。
    - 计算机外围设备:适用于各类外设扩展卡,如声卡、显卡等。
    - 通信设备:路由器、交换机等设备中,用于高速信号传输。
    - 消费电子产品:在平板电脑、游戏机等设备中,用于主板与外接模块的连接。
    使用建议:
    - 在高振动环境下使用时,应选择具有浮动眼套或侧装孔的型号,以增强连接稳定性。
    - 安装时应确保接触点干净无尘,以提高导电性能。
    - 考虑散热问题,避免长时间过载导致接触点发热过高。

    5. 兼容性和支持


    - 兼容性:适用于大多数标准的PCB设计,可与现有系统无缝集成。
    - 支持:厂商提供详尽的技术文档和客户支持服务,包括安装指南、常见问题解答等。
    - 认证:RoHS合规,UL认证,符合国际标准。

    6. 常见问题与解决方案


    - 问题一:连接不稳定
    - 解决方案:检查接触点是否有灰尘或氧化,必要时清洁后再重新安装。
    - 问题二:接触电阻偏高
    - 解决方案:确认接触材料是否为原装,如果是则可能是由于长时间未使用造成的氧化,清洁后可恢复正常。
    - 问题三:耐电压不足
    - 解决方案:确保接触点镀层完好,必要时进行更换或重镀。

    7. 总结和推荐


    综上所述,Card Edge Connector 0.156” (3.96mm) Pitch是一款高性能的电连接器,具备出色的可靠性和广泛的适用性。特别适合需要高性能信号传输的应用场合。强烈推荐给需要高效、稳定连接解决方案的工程师和设计师。

306-015-521-101参数

参数
长*宽*高 67.31mm(长度)*8.71mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

306-015-521-101厂商介绍

EDAC(Electronic Design Automation Corporation)是一家提供电子设计自动化(EDA)解决方案的公司。EDAC的主要产品分类包括:

1. 集成电路设计:提供芯片设计和验证工具,帮助工程师设计和优化集成电路。

2. PCB设计:提供印刷电路板(PCB)设计软件,用于电路板的布局和布线。

3. 信号完整性分析:提供工具进行信号完整性(SI)和电源完整性(PI)分析,确保电路的可靠性。

4. 电磁兼容性(EMC):提供电磁兼容性分析工具,帮助设计符合电磁干扰标准的产品。

5. 测试和验证:提供硬件验证和测试工具,确保设计的电路在实际应用中的性能和可靠性。

EDAC的优势在于:

- 技术领先:EDAC不断研发新技术,保持在EDA领域的技术领先地位。
- 全面解决方案:提供从设计到验证的全套解决方案,满足不同阶段的设计需求。
- 客户支持:提供强大的客户支持服务,帮助解决设计过程中的问题。
- 行业合作:与业界领先的半导体公司和设计团队合作,共同推动技术发展。

EDAC通过其全面的EDA工具和解决方案,帮助工程师和设计师提高设计效率,降低成本,并加速产品上市时间。

306-015-521-101数据手册

厂牌 PDF简要描述 下载
EDAC 卡边缘连接器 - 边缘板连接器 EDAC 306-015-521-101 306-015-521-101数据手册

306-015-521-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 73.7105
10+ ¥ 68.7965
25+ ¥ 67.568
50+ ¥ 67.568
100+ ¥ 66.3395
250+ ¥ 66.3395
库存: 22
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 73.71
