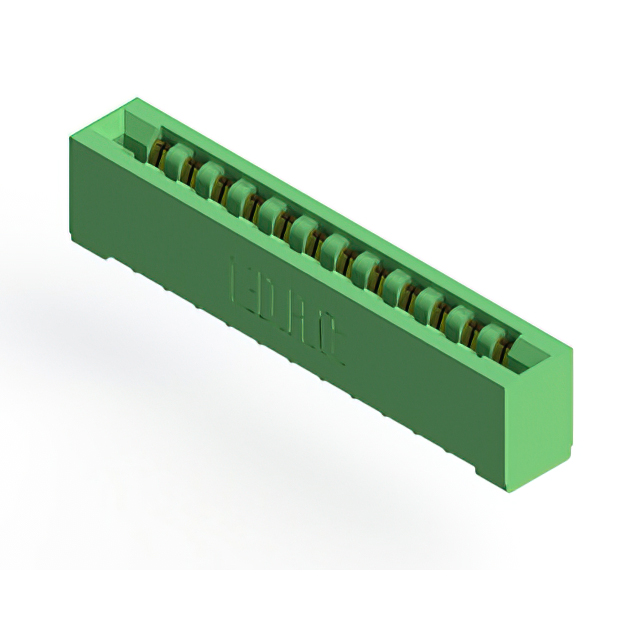

307-012-531-101

厂牌: EDAC
产品描述: Conn Card Edge SKT 12 POS 3.96mm Solder ST Thru-Hole
供应商型号: Q-307-012-531-101
供应商: 期货订购
标准整包数: 25
EDAC 卡边缘连接器 - 边缘板连接器 307-012-531-101

307-012-531-101概述


    产品简介


    本款电子元器件为卡边缘连接器,适用于PCB(印刷电路板)设计中常见的卡对卡连接场景。其核心特点包括0.156英寸(3.96毫米)的接触间距和0.200英寸(5.08毫米)的行间距,能够接受厚度为0.062英寸(1.57毫米)的标准PCB板。产品提供单排和双排两种配置选项,具有多种安装方式,且符合RoHS标准并获得UL认证。该产品广泛应用于通信设备、计算机主板、服务器以及其他需要高可靠性连接的场合。

    技术参数


    | 参数类别 | 具体数值 |

    | 绝缘材料 | 聚酯热塑性塑料,UL 94V-0 |
    | 接触材料 | 铜合金 |
    | 接触电镀 | 镀金端部接触区域,镀锡尾部带镍底层 |
    | 额定电流 | 连续5安培 |
    | 接触电阻 | 最大10毫欧 |
    | 耐电压 | 海拔零处相邻触点间1800伏AC |
    | 拔出力 | 每对触点最小1盎司(0.28牛顿) |
    | 绝缘电阻 | 最小5000兆欧 |
    | 工作温度范围 | -40°C至+105°C |

    产品特点和优势


    本产品具有多项显著的技术优势:首先,其低轮廓绝缘体设计仅为0.460英寸(11.68毫米),适合空间有限的应用场景;其次,提供多种接触终端选择,如PC尾部、焊接孔、绕线等,增加了灵活性;再次,通过接受触点间的极化键设计提升了安全性;最后,预组装的卡片导轨和RoHS合规性使其成为环保且安全的选择。

    应用案例和使用建议


    该连接器常见于计算机和服务器内部的数据传输连接,例如显卡与主板之间的连接。对于实际使用,建议根据具体应用需求选择合适的接触方式及安装模式。若需处理高速信号传输,应确保良好的接地布局以减少电磁干扰。此外,在极端环境下使用时,应考虑额外的保护措施来延长使用寿命。

    兼容性和支持


    此款连接器与其他标准PCB组件高度兼容,可通过更换不同的尾部形状适应不同厚度的PCB。制造商提供详尽的技术文档和支持服务,包括安装指南和技术咨询,帮助用户快速部署解决方案。

    常见问题与解决方案


    - 问题: 插拔过程中出现过大的插入力。
    - 解决方案: 确保插头和插座均处于正确对齐状态,避免强行插入造成损坏。

    - 问题: 连接不稳定。
    - 解决方案: 检查所有触点是否清洁无损,必要时重新焊接或更换部件。

    总结和推荐


    总体而言,这款卡边缘连接器凭借其紧凑的设计、可靠的性能以及广泛的适用性,在众多行业中表现出色。它特别适合需要频繁插拔但又要求高性能的应用场景。因此,我们强烈推荐这一系列产品给需要高性能、可靠连接解决方案的专业人士和企业。

307-012-531-101参数

参数
长*宽*高 55.42mm(长度)*8.71mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
