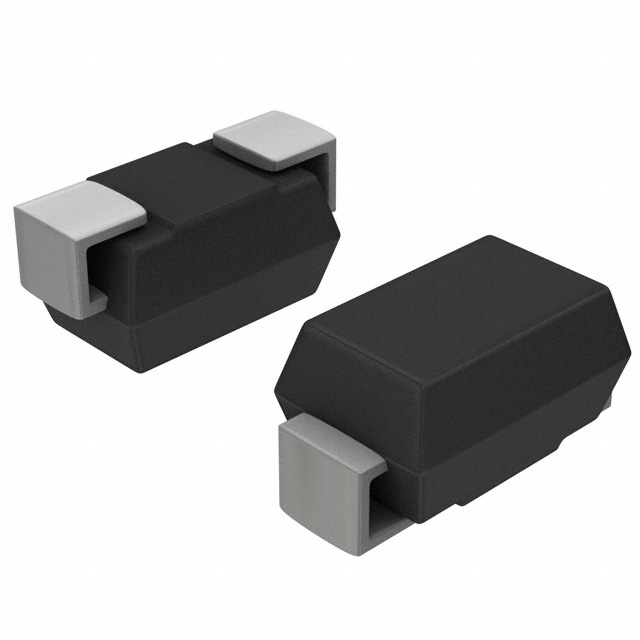

P4SMA100A

产品分类: TVS二极管/ESD抑制器
厂牌: EATON
产品描述: 400W 3A 137V 95V SMA(DO-214AC) 贴片安装
供应商型号: N-P4SMA100A
供应商: 云汉优选
标准整包数: 1
EATON TVS二极管/ESD抑制器 P4SMA100A

P4SMA100A概述


    产品简介


    P4SMA 400 W 暂态电压抑制器是一款适用于多种应用场景的电子元器件,主要功能是保护电子设备免受电压突变的影响。该产品类型为SMA封装,具有低轮廓设计,适合于表面安装以节省电路板空间。主要应用于消费电子、电信、计算与服务器、家用电器、工业自动化以及移动设备和可穿戴设备等领域。

    技术参数


    以下是P4SMA产品的关键技术和性能参数:
    - 峰值脉冲功率:400 W(10/1000 μs波形)
    - 储存/工作结温范围:-55 °C 至 +150 °C
    - 稳态功率耗散:在+75 °C时为3.3 W
    - 最大瞬时正向电压:5.0 V(100 A条件下)
    - 峰值正向浪涌电流:60 A(8.3 ms单半正弦波)
    - 热阻(结到引线):30 °C/W
    - 热阻(结到环境):120 °C/W
    - UL 497B认证
    - 符合RoHS标准
    - 符合UL 94 V-0可燃性等级

    产品特点和优势


    P4SMA 400 W 暂态电压抑制器具有以下显著特点和优势:
    - 低轮廓SMA封装:适合表面安装,有效节省电路板空间。
    - 卓越的钳位能力:能够在瞬间电压突变情况下迅速响应,保护下游组件不受损坏。
    - 快速响应时间:通常小于1.0 ps,能够迅速反应并限制电压波动。
    - 高耐热性:最高可承受+260 °C的回流焊接温度。
    - 塑料封装:符合UL 94 V-0可燃性等级,确保安全可靠。
    - 符合RoHS标准:环保材料,降低对环境的污染。
    - 满足多种应用需求:广泛应用于消费电子、工业自动化等多个领域。

    应用案例和使用建议


    P4SMA 400 W 暂态电压抑制器可以用于多种应用场景,例如在消费电子设备中保护敏感的微处理器免受电压波动的影响,在通信设备中保护线路接口免受雷击等外部干扰。为了充分发挥其性能,建议如下:
    - 正确布线:将P4SMA与被保护的设备并联连接,确保良好的电气接触。
    - 适当布局:选择合适的PCB布局,避免信号干扰和过长走线引起的电感效应。
    - 合理散热:在高温环境下使用时,注意加强散热措施,防止因温度过高影响器件性能。

    兼容性和支持


    P4SMA产品与其他标准SMA封装的电子元器件兼容,适用于多种PCB设计规范。制造商提供详尽的技术文档和支持,包括详细的焊锡工艺指导,以确保正确的安装和使用。

    常见问题与解决方案


    以下是一些常见的使用问题及相应的解决方案:
    - 问题:安装后发现设备无法正常工作。
    - 解决方案:检查焊接质量,确认是否有短路或断路现象;同时检查P4SMA与被保护设备之间的连接是否正确。

    - 问题:设备受到高压冲击后,P4SMA失效。
    - 解决方案:确认所选型号的额定电压是否满足实际应用需求;考虑使用更高额定电压的产品。

    总结和推荐


    综上所述,P4SMA 400 W 暂态电压抑制器以其优异的性能、广泛的适用性和良好的环境适应性,成为电子设备中不可或缺的安全防护组件。强烈推荐在各种需要电压保护的应用场景中使用此产品。

P4SMA100A参数

参数
工作电压 -
箝位电压 137V
击穿电压 95V
峰值脉冲电流 3A
峰值脉冲功率 400W
极性 -
DO-214AC,SMA
通用封装 SMA(DO-214AC)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

P4SMA100A厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

P4SMA100A数据手册

厂牌 PDF简要描述 下载
EATON TVS二极管/ESD抑制器 EATON P4SMA100A P4SMA100A数据手册

P4SMA100A封装设计

查看详情并下载
Symbol
Footprint
3D Model
