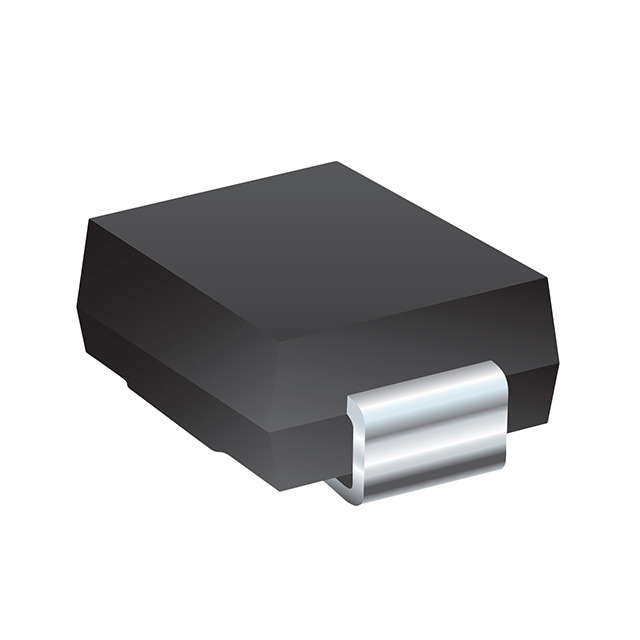

5-0SMDJ51A

产品分类: TVS二极管/ESD抑制器
厂牌: EATON
产品描述: 5KW 60.7A 82.4V 56.7V SMC(DO-214AB) 贴片安装
供应商型号: 283-5-0SMDJ51ACT-ND
供应商: Digi-Key
标准整包数: 1
EATON TVS二极管/ESD抑制器 5-0SMDJ51A

5-0SMDJ51A概述

    5-0SMDJ 5000 W Transient Voltage Suppressor

    产品简介


    5-0SMDJ 是一款具有5000瓦峰值脉冲功率能力的瞬态电压抑制器(TVS),设计用于高效保护电路免受瞬态电压冲击。它采用低轮廓SMC封装,具有出色的钳位能力和快速响应时间,广泛应用于消费电子、电信、计算和服务器、家电、工业自动化、移动设备及可穿戴设备等领域。

    技术参数


    以下是该产品的关键技术参数:
    - 封装类型:低轮廓SMC封装
    - 峰值脉冲功率:5000 W(10/1000 μs波形)
    - 反向漏电流:小于1 μA(30 V以上)
    - 钳位电压:小于1.0 ps
    - 最高工作温度:-55°C到+150°C
    - 存储温度范围:-55°C到+150°C
    - 热阻:结到引脚(RJL)15°C/W,结到环境(RJA)75°C/W
    - 最大瞬时正向电压:5.0 V(100 A)
    - 峰值正向浪涌电流:300 A(单个半正弦波8.3 ms)

    产品特点和优势


    - 低轮廓SMC封装:节省空间,适用于表面安装。
    - 优异的钳位能力:确保在高瞬态电压下仍能有效保护电路。
    - 快速响应时间:典型响应时间小于1.0 ps,有助于迅速应对电压突变。
    - 高温回流焊接能力:最高可承受260°C/40秒终端温度,适应各种复杂装配环境。
    - 符合UL标准:满足塑料包装的UL 94 V-0阻燃等级,确保安全可靠。
    - 湿度敏感度级别(MSL):达到一级,提升存储和处理的安全性。
    - UL 497B认证:提供额外的质量保证。

    应用案例和使用建议


    该产品适用于多种应用场景,例如:
    - 消费电子:保护手机、平板电脑等便携设备免受静电放电(ESD)损害。
    - 工业自动化:在复杂的自动化系统中防止雷击和其他瞬态电压事件对设备造成损害。
    - 移动设备和可穿戴设备:提高设备的稳定性和可靠性,延长使用寿命。
    使用建议:
    - 确保安装时符合推荐的回流焊接温度曲线,以避免损坏。
    - 注意环境温度和湿度的变化,选择合适的防护措施以维持最佳性能。
    - 定期检查和测试安装后的设备,确保所有参数符合预期。

    兼容性和支持


    5-0SMDJ TVS与常见的电子元器件和设备兼容,适用于大多数标准焊接工艺。Eaton公司提供详尽的技术支持和售后服务,确保用户能够获得及时的技术咨询和维修服务。

    常见问题与解决方案


    1. 问:如何确认5-0SMDJ TVS的工作状态?
    - 答:可以通过测量反向漏电流来判断,正常情况下应小于1 μA(30 V以上)。

    2. 问:在高温环境下安装需要注意什么?
    - 答:确保焊接温度不超过260°C/40秒,严格按照推荐的焊接曲线进行操作。

    总结和推荐


    总体而言,5-0SMDJ TVS凭借其出色的瞬态电压钳位能力和快速响应时间,在多个应用领域展现出卓越的性能。无论是消费电子、工业自动化还是其他需要高压保护的应用,它都是理想的选择。强烈推荐给需要高效瞬态电压保护解决方案的设计工程师和制造商。

5-0SMDJ51A参数

参数
工作电压 -
箝位电压 82.4V
击穿电压 56.7V
峰值脉冲电流 60.7A
峰值脉冲功率 5KW
极性 -
DO-214AB,SMC
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

5-0SMDJ51A厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

5-0SMDJ51A数据手册

厂牌 PDF简要描述 下载
EATON TVS二极管/ESD抑制器 EATON 5-0SMDJ51A 5-0SMDJ51A数据手册

5-0SMDJ51A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.622 ¥ 22.1559
10+ $ 1.5163 ¥ 12.6897
100+ $ 1.029 ¥ 8.6112
500+ $ 0.8202 ¥ 6.8641
1000+ $ 0.7531 ¥ 6.3023
库存: 1848
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 22.15
直接购买
加入购物车
