5-0SMDJ58CA

产品分类: TVS二极管/ESD抑制器
厂牌: EATON
产品描述: 双向 5KW 53.5A 93.6V 64.4V SMC(DO-214AB) 贴片安装
供应商型号: 283-5-0SMDJ58CATR-ND
供应商: Digi-Key
标准整包数: 3000

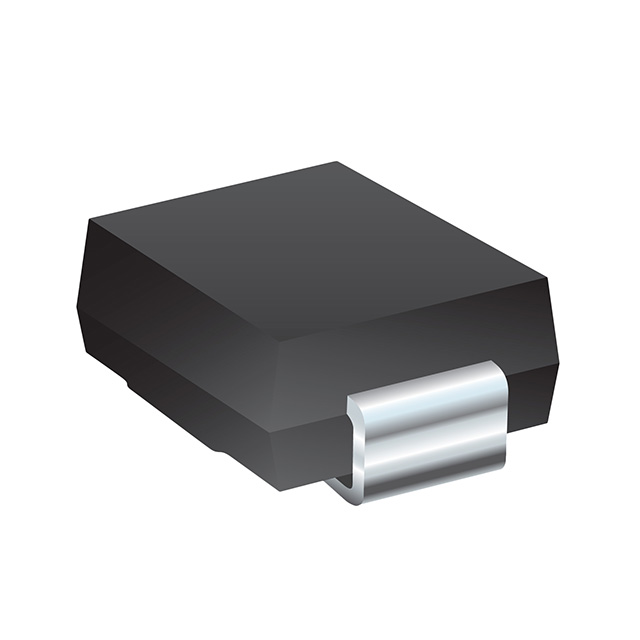

EATON TVS二极管/ESD抑制器 5-0SMDJ58CA

5-0SMDJ58CA概述


    产品简介


    5-0SMDJ是一款额定功率为5000W的瞬态电压抑制器(TVS),主要用于保护电路免受瞬态电压的影响。该产品采用低轮廓SMC封装形式,适合表面安装应用以优化电路板空间。5-0SMDJ TVS广泛应用于消费电子、电信、计算服务器、家电、工业自动化、移动设备及可穿戴设备等领域。

    技术参数


    | 参数 | 符号 | 值 | 单位 |
    ||
    | 存储工作结温范围 | TSTG/TJ | -55至+150 | °C |
    | 额定稳态功率耗散(Tl=+75°C) | PM(AV) | 6.5 | W |
    | 脉冲峰值功率耗散(10/1000μs波形) | PPP | 5000 | W |
    | 单向最大瞬时正向电压(100A) | VF | 5.0 | V |
    | 最大单个半正弦波脉冲峰值电流(8.3ms) | IFSM | 300 | A |
    | 结到引线热阻 | RJL | 15 | °C/W |
    | 结到环境热阻 | RJA | 75 | °C/W |

    产品特点和优势


    - 低轮廓SMC封装:适合紧凑型设计。
    - 优秀的钳位能力:能够有效限制电压尖峰。
    - 高浪涌功率吸收能力:可达5000W。
    - 快速响应时间:小于1.0ps。
    - 高温回流焊接能力:最高+260°C/40s。
    - 塑料包装符合UL 94 V-0燃点等级。
    - 满足MSL1级湿度敏感度要求。
    - UL 497B认证。

    应用案例和使用建议


    应用案例
    5-0SMDJ TVS被广泛应用于各种电子设备,如消费电子产品、通信设备、计算服务器、家电、工业自动化设备、移动设备和可穿戴设备。例如,在计算服务器中,该产品可以保护设备免受电网波动带来的瞬态电压损害。
    使用建议
    - 在选择具体型号时,根据需要保护的电路电压选择合适的工作电压VR。
    - 确保电路中的瞬态电压不超过产品规定的最大电压。
    - 正确设置焊锡炉温度曲线,以避免焊接过程中损坏产品。

    兼容性和支持


    5-0SMDJ TVS具有良好的兼容性,适用于多种电子元器件和设备。厂商提供了详细的技术支持文档和售后服务,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品工作温度超出规定范围 | 确保电路工作在规定的温度范围内 |
    | 瞬态电压超过额定值 | 更换更高额定值的产品 |
    | 产品未达到预期的钳位电压 | 检查电路连接是否正确 |

    总结和推荐


    综上所述,5-0SMDJ是一款性能卓越、可靠性高的瞬态电压抑制器。它具备出色的瞬态电压钳位能力、快速响应时间和高可靠性,适用于多种应用场景。因此,我们强烈推荐这款产品给需要保护电路免受瞬态电压损害的设计工程师和技术人员。

5-0SMDJ58CA参数

参数
峰值脉冲功率 5KW
极性 双向
工作电压 -
箝位电压 93.6V
击穿电压 64.4V
峰值脉冲电流 53.5A
DO-214AB,SMC
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

5-0SMDJ58CA厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

5-0SMDJ58CA数据手册

厂牌 PDF简要描述 下载
EATON TVS二极管/ESD抑制器 EATON 5-0SMDJ58CA 5-0SMDJ58CA数据手册

5-0SMDJ58CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.4021 ¥ 3.3653
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 10095.9
