首页  >  产品百科  >  5-0SMDJ28AH

5-0SMDJ28AH

产品分类: TVS二极管/ESD抑制器
厂牌: EATON
产品描述: 单向 5KW 110A 45.4V 31.1V SMC(DO-214AB) 贴片安装
供应商型号: 283-5-0SMDJ28AHDKR-ND
供应商: Digi-Key
标准整包数: 1

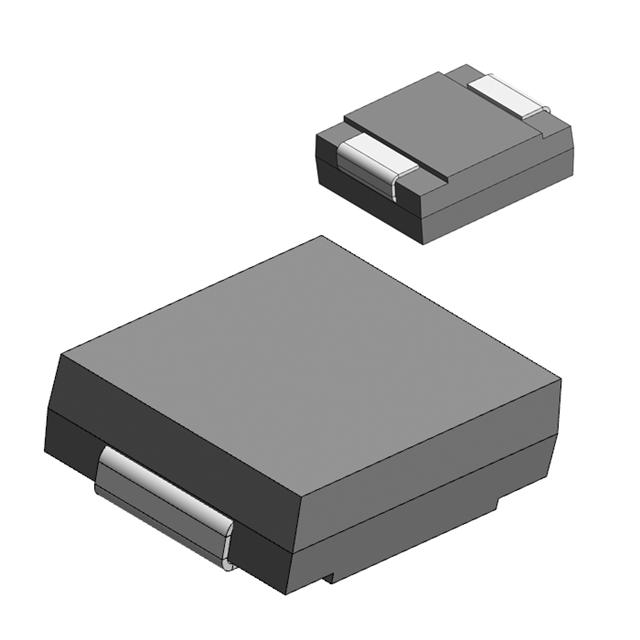

EATON TVS二极管/ESD抑制器 5-0SMDJ28AH

5-0SMDJ28AH概述


    产品简介


    5-0SMDJ 5000 W 汽车级瞬态电压抑制器
    5-0SMDJ 是一款面向汽车电子系统的瞬态电压抑制器(TVS),由伊顿公司(Eaton)生产。该产品具有5000瓦的峰值脉冲功率能力,特别适用于需要高可靠性的场合。5-0SMDJ系列属于伊顿公司的AEC-Q101认证产品,确保其能够在各种严苛环境下正常运行。它采用低轮廓SMC封装,可实现高效的空间优化。
    主要功能与应用领域:
    - 功能: 高效的瞬态电压抑制和保护。
    - 应用领域:
    - 汽车底盘及安全系统
    - 先进驾驶辅助系统(ADAS)
    - 通信和娱乐系统
    - 网络系统和车身电子
    - 动力总成控制系统
    - 新能源汽车(xEV)及电池系统

    技术参数


    以下是根据手册提取的5-0SMDJ系列的技术参数:
    - 存储温度范围:-55 °C 到 +150 °C
    - 稳态功率损耗:在+75 °C下为6.5瓦
    - 峰值脉冲功率:5000瓦(10/1000微秒波形)
    - 最大瞬间正向电压:5.0伏(100A)
    - 峰值正向浪涌电流:300安(8.3毫秒单半正弦波)
    - 热阻(结到引线):15 °C/W
    - 热阻(结到环境):75 °C/W

    产品特点和优势


    - 高可靠性:AEC-Q101认证,符合汽车电子的严格标准。
    - 高功率:高达5000瓦的峰值脉冲功率,适用于严苛的应用场景。
    - 快速响应:响应时间小于1.0ps,从0 V到VBR最小值。
    - 高耐温性:可以在+260 °C /40秒的高温回流焊接条件下操作。
    - 防火性能:塑料封装符合UL 94 V-0阻燃等级。
    - 表面贴装:适合表面安装,优化电路板空间。

    应用案例和使用建议


    应用案例:
    - 在新能源汽车(xEV)中,5-0SMDJ被用于保护电池管理系统(BMS)和其他关键电子组件,以抵御突发的电压冲击。
    - 在高级驾驶辅助系统(ADAS)中,5-0SMDJ可确保系统的稳定性和安全性,防止外部电磁干扰造成的损害。
    使用建议:
    - 在选择具体型号时,根据所需的电压和电流等级来选择合适的VR值。
    - 在设计电路板时,确保有足够的散热措施,特别是在高功耗应用场景下。
    - 注意安装时要遵循正确的焊接工艺,以避免焊接过程中的损坏。

    兼容性和支持


    - 兼容性:5-0SMDJ系列适用于大多数现代电子设备和系统,包括电动汽车(xEV)、ADAS和通信系统。
    - 支持:伊顿提供详尽的技术文档和支持,包括回流焊工艺规范,以确保用户能够正确使用和维护该产品。

    常见问题与解决方案


    - 问题: 安装后,发现焊接点出现裂纹。
    - 解决方案: 请检查焊接工艺是否符合手册中的标准要求。如果需要,可以重新焊接,确保焊接过程中的温度和时间控制在规范范围内。

    - 问题: 产品在高温环境下工作不稳定。
    - 解决方案: 确认安装时是否有足够的散热措施。在高功耗环境下,需要增加散热片或其他冷却装置以降低工作温度。

    总结和推荐


    总结:
    - 5-0SMDJ系列具备高可靠性、快速响应时间和广泛的适用温度范围,适用于多种汽车和工业应用。
    - 产品采用了先进的封装技术和严格的AEC-Q101认证标准,保证了其在复杂环境下的稳定性和耐用性。
    推荐:
    - 5-0SMDJ系列产品高度推荐给需要高性能瞬态电压抑制的应用场景,特别是在新能源汽车、先进驾驶辅助系统和其他需要高可靠性的工业电子系统中。

5-0SMDJ28AH参数

参数
击穿电压 31.1V
峰值脉冲电流 110A
峰值脉冲功率 5KW
极性 单向
工作电压 -
箝位电压 45.4V
DO-214AB,SMC
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

5-0SMDJ28AH厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

5-0SMDJ28AH数据手册

厂牌 PDF简要描述 下载
EATON TVS二极管/ESD抑制器 EATON 5-0SMDJ28AH 5-0SMDJ28AH数据手册

5-0SMDJ28AH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.024 ¥ 25.5528
10+ $ 1.8824 ¥ 15.7533
100+ $ 1.2918 ¥ 10.8106
500+ $ 1.0394 ¥ 8.6985
1000+ $ 0.9583 ¥ 8.0196
库存: 2998
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.55
