5-0SMDJ26AH

产品分类: TVS二极管/ESD抑制器
厂牌: EATON
产品描述: 5KW 119A 42.1V 28.9V SMC(DO-214AB) 贴片安装
供应商型号: 283-5-0SMDJ26AHDKR-ND
供应商: Digi-Key
标准整包数: 1

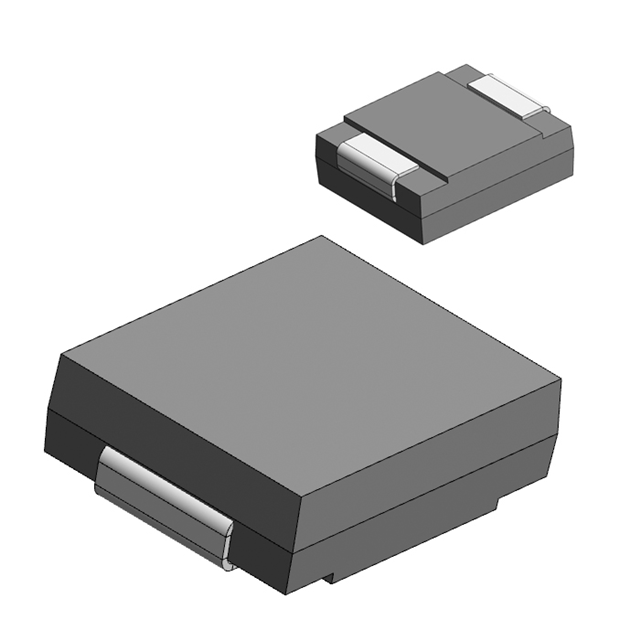

EATON TVS二极管/ESD抑制器 5-0SMDJ26AH

5-0SMDJ26AH概述

    5-0SMDJ 15 C A:汽车级瞬态电压抑制器

    产品简介


    5-0SMDJ是一款专为汽车应用设计的瞬态电压抑制器(TVS),具备强大的防护能力。该产品通过AEC-Q101认证,适用于多种汽车电子系统,如底盘和安全系统、高级驾驶辅助系统(ADAS)、通信和娱乐系统、网络系统和车身电子设备等。

    技术参数


    5-0SMDJ的主要技术参数如下:
    - 封装形式:低轮廓SMC封装
    - 工作温度范围:存储及操作结温范围 -55°C 至 +150°C
    - 峰值脉冲功率:5000 W (10/1000 μs 波形)
    - 最大瞬时正向电压:5.0 V
    - 最大单半正弦波峰值电流:300 A
    - 典型热阻:结到引脚热阻 15°C/W;结到环境热阻 75°C/W
    - 绝对最大额定值:+25°C时,湿度45%-75%,除非另有说明
    - 瞬态电压吸收能力:符合ISO16750-2 P5A标准,适用于12V和24V系统
    - 电压范围:15V至43V
    - 电压容差:±5%
    - 反向漏电流:典型值小于5μA
    - 响应时间:典型值小于1.0 ps

    产品特点和优势


    5-0SMDJ的优势包括:
    - 汽车级认证:满足AEC-Q101标准,确保在汽车领域的可靠性和一致性。
    - 卓越的钳位能力:高电压吸收能力,确保在极端情况下提供有效的保护。
    - 快响应时间:典型响应时间小于1.0 ps,确保快速抑制瞬态电压。
    - 高可靠性应用:适用于高可靠性需求的应用场合。
    - 耐高温回流焊接:能够在+260°C下进行回流焊接,适合各种恶劣环境。
    - 环保材料:塑料包装符合UL 94 V-0阻燃等级,同时满足MSL 1级要求。

    应用案例和使用建议


    5-0SMDJ广泛应用于汽车领域的多个方面,包括但不限于:
    - ADAS系统:在复杂的驾驶环境中,能有效保护系统的电路免受瞬态电压的影响。
    - 通信和娱乐系统:用于保护这些系统免受外部电磁干扰。
    - 电源管理:保护电池和电源系统不受过压冲击。
    使用建议:
    - 在高温环境下进行焊接时,要严格按照制造商推荐的回流焊接曲线进行。
    - 由于具有快速响应能力,确保与被保护电路的匹配性以避免不必要的反应。

    兼容性和支持


    5-0SMDJ采用标准SMD封装,可直接焊接于PCB表面。产品与主流的SMT工艺兼容,可与常见的SMT设备一起使用。厂商提供了详细的焊接曲线参考,以便客户正确地焊接和安装该产品。此外,厂商还提供了全面的技术支持,以帮助客户更好地了解和使用该产品。

    常见问题与解决方案


    常见问题及其解决方案包括:
    - 问题:焊接过程中出现空焊或虚焊现象。
    - 解决方案:检查焊接温度和时间,确保焊接参数符合制造商的推荐标准。

    - 问题:产品在高温环境下性能下降。
    - 解决方案:确保选用符合温度等级要求的产品,并按照推荐的回流焊接曲线进行焊接。

    总结和推荐


    综上所述,5-0SMDJ瞬态电压抑制器凭借其高性能和高可靠性,在汽车电子系统中发挥着关键作用。它的快速响应能力和卓越的钳位能力使其成为众多应用场景的理想选择。建议在需要高效瞬态电压保护的汽车系统中使用该产品。

5-0SMDJ26AH参数

参数
峰值脉冲电流 119A
峰值脉冲功率 5KW
极性 -
工作电压 -
箝位电压 42.1V
击穿电压 28.9V
DO-214AB,SMC
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

5-0SMDJ26AH厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

5-0SMDJ26AH数据手册

厂牌 PDF简要描述 下载
EATON TVS二极管/ESD抑制器 EATON 5-0SMDJ26AH 5-0SMDJ26AH数据手册

5-0SMDJ26AH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.024 ¥ 25.5528
10+ $ 1.8824 ¥ 15.7533
100+ $ 1.2918 ¥ 10.8106
500+ $ 1.0394 ¥ 8.6985
1000+ $ 0.9583 ¥ 8.0196
库存: 3000
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 25.55
