首页  >  产品百科  >  5-0SMDJ40A

5-0SMDJ40A

产品分类: TVS二极管/ESD抑制器
厂牌: EATON
产品描述: 5KW 77.6A 64.5V 44.4V SMC(DO-214AB) 贴片安装
供应商型号: 283-5-0SMDJ40ATR-ND
供应商: Digi-Key
标准整包数: 3000

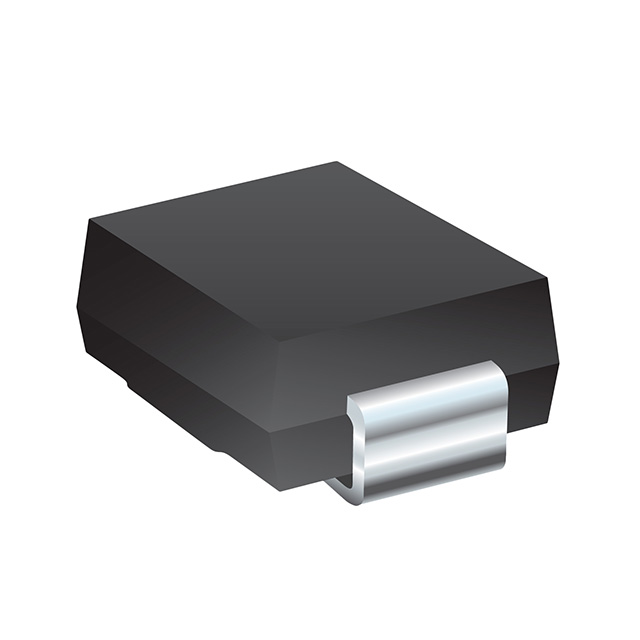

EATON TVS二极管/ESD抑制器 5-0SMDJ40A

5-0SMDJ40A概述

    5-0SMDJ 5000 W Transient Voltage Suppressor 技术手册

    产品简介


    5-0SMDJ 是一款瞬态电压抑制器(TVS),具有5000瓦的峰值脉冲功率处理能力。这种器件采用了低轮廓SMC封装,非常适合用于表面安装,以优化电路板空间。主要应用于消费电子、电信、计算与服务器、家用电器、工业自动化、移动设备和可穿戴设备等领域。

    技术参数


    - 峰值脉冲功率能力:在10/1000微秒波形下达到5000瓦。
    - 瞬态电压响应时间:典型值小于1.0皮秒。
    - 最大瞬间正向电压:在100安培时为5.0伏。
    - 热阻:结至引脚的典型值为15°C/W;结至环境的典型值为75°C/W。
    - 储存温度范围:-55°C到+150°C。
    - 表面贴装焊接温度:终端在+260°C下持续40秒。

    产品特点和优势


    5-0SMDJ 的显著优势在于其低轮廓SMC封装和出色的钳位能力,这使得它能够在各种条件下提供有效的电压保护。此外,该器件符合UL 497B标准,并通过了UL 94 V-0级别的阻燃测试,确保了在高风险环境下的安全性。其塑料封装满足MSL 1级的要求,适合高湿度环境的应用。由于具有快速响应时间,它特别适合需要高速度响应的应用场合。

    应用案例和使用建议


    - 消费者电子设备:在电视、游戏机等设备中使用,防止过压损坏。
    - 电信设备:在交换机、路由器等设备中使用,保证通信系统的稳定性。
    - 计算与服务器:在数据中心和其他服务器环境中使用,保护敏感电子元件免受电涌冲击。
    - 工业自动化:在自动化控制系统中使用,确保系统在强电磁干扰下的可靠性。
    使用建议:为了充分发挥5-0SMDJ的优势,建议按照制造商推荐的焊接工艺进行组装,如遵循J-STD-002标准。同时,在设计电路时应注意考虑电容器和电阻的匹配,以实现最佳的电压钳位效果。

    兼容性和支持


    5-0SMDJ 采用标准的表面贴装技术(SMT),可与其他大多数电子元器件兼容,便于集成到现有的电子系统中。厂商提供全面的技术支持和售后服务,包括详细的焊接工艺指导和现场技术支持。

    常见问题与解决方案


    - 问题:如何判断器件已经失效?
    解决方案:检查器件的反向泄漏电流(IR),如果明显增加,则可能表示器件已经失效。

    - 问题:焊接时如何避免过度热应力导致器件损坏?
    解决方案:遵循推荐的焊接温度曲线,并严格控制预热、熔化温度及冷却速率,以减少热应力。

    总结和推荐


    5-0SMDJ 是一款高性能、可靠性强的瞬态电压抑制器,特别适用于需要快速响应和有效钳位的应用场合。鉴于其在多种领域的广泛适用性和卓越的性能表现,我们强烈推荐使用这款产品,特别是对于追求高可靠性和高性能的应用。

5-0SMDJ40A参数

参数
峰值脉冲电流 77.6A
峰值脉冲功率 5KW
极性 -
工作电压 -
箝位电压 64.5V
击穿电压 44.4V
DO-214AB,SMC
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

5-0SMDJ40A厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

5-0SMDJ40A数据手册

厂牌 PDF简要描述 下载
EATON TVS二极管/ESD抑制器 EATON 5-0SMDJ40A 5-0SMDJ40A数据手册

5-0SMDJ40A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.6094 ¥ 5.0998
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 15299.4
直接购买
加入购物车
