KBPC10/15/2508FP

产品分类: 整流二极管/整流桥
产品描述: Bridge, 1-ph, KBPC, 800V, 25A, 150°C
供应商型号: QE-KBPC10/15/2508FP
供应商: Diotec Semiconductor
标准整包数: 240

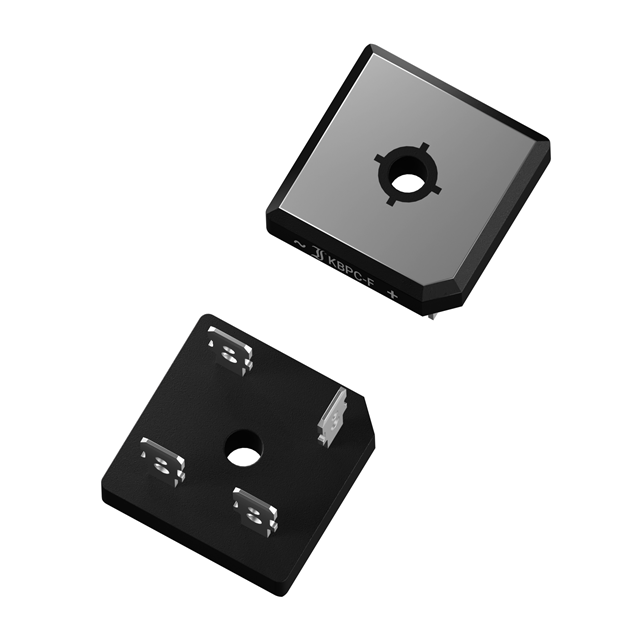

DIOTEC SEMICONDUCTOR 整流二极管/整流桥 KBPC10/15/2508FP

KBPC10/15/2508FP概述

    KBPC10/15/25 00...16 FP/WP 硅桥式整流器技术手册

    产品简介


    KBPC10/15/25 00...16 FP/WP 是一款硅桥式整流器,适用于各种工业和消费电子产品中需要高效率整流的应用。该产品具备紧凑的设计,采用塑料封装带铝底座,有效提升散热效果和机械稳定性。主要功能是将交流电转换为直流电,广泛应用于开关电源、LED驱动电源、太阳能逆变器及各类家用电器中。

    技术参数


    - 额定电流: 10 / 15 / 25 A
    - 输入电压范围: 35...1000 V
    - 外形尺寸: 28.6 x 28.6 x 7.3 mm(公差 ±0.5 mm)
    - 重量: 约17克
    - 最大输入电压:
    - KBPC10/15/2500: 35 V (50 V 峰值)
    - KBPC10/15/2501: 70 V (100 V 峰值)
    - KBPC10/15/2502: 140 V (200 V 峰值)
    - KBPC10/15/2504: 280 V (400 V 峰值)
    - KBPC10/15/2506: 420 V (600 V 峰值)
    - KBPC10/15/2508: 560 V (800 V 峰值)
    - KBPC10/15/2510: 700 V (1000 V 峰值)
    - KBPC10/15/2512: 800 V (1200 V 峰值)
    - KBPC10/15/2514: 900 V (1400 V 峰值)
    - KBPC10/15/2516: 1000 V (1600 V 峰值)
    - 峰值正向电流: 60 A(频率 > 15 Hz)
    - 峰值正向浪涌电流:
    - 270/300 A(TA = 25°C,半正弦波)
    - 200/220 A(TA = 25°C,半正弦波)
    - 温度范围: 工作温度:-50...+150°C;存储温度:-50...+150°C
    - 热阻: 结至壳体的热阻 RthC < 2.0 K/W

    产品特点和优势


    KBPC10/15/25 00...16 FP/WP 具有以下显著特点:
    - 高可靠性: 在高温环境下仍能稳定工作,具备出色的抗热性和机械强度。
    - 高效率: 低正向压降 VF < 1.2 V(TA = 25°C),保证高效的能量转换。
    - 大电流承载能力: 额定电流高达25 A,且具备良好的过载承受能力。
    - 坚固耐用: 采用UL94V-0等级的复合材料制成,具有优秀的耐火性能。
    - 易于安装: 标准包装便于运输,安装简便。

    应用案例和使用建议


    KBPC10/15/25 00...16 FP/WP 广泛应用于多种场景,如开关电源、LED照明、太阳能系统等。在使用时,建议确保其工作在推荐的工作温度范围内,并采取适当的散热措施以提高使用寿命。例如,在高功率应用中,可以增加外部散热器来降低内部温升。

    兼容性和支持


    KBPC10/15/25 00...16 FP/WP 与其他标准接口的设备具有良好的兼容性。产品支持标准的UL认证(Underwriters Laboratories Inc.® File E175067),用户可放心使用。制造商提供了详细的技术支持和售后服务,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    1. 问题: 设备在高温下运行不稳定。
    - 解决方案: 检查并加强散热措施,确保散热器良好连接。
    2. 问题: 正向压降过高。
    - 解决方案: 确认工作条件是否在推荐范围内,检查是否需要更换新的元件。
    3. 问题: 安装后发现接触不良。
    - 解决方案: 重新安装并确保接头紧固,避免松动。

    总结和推荐


    KBPC10/15/25 00...16 FP/WP 是一款高效、可靠的硅桥式整流器,特别适合需要高可靠性的应用场景。其优良的散热性能、高电流承载能力和标准的接口设计使其在市场上具有很强的竞争力。强烈推荐给需要高效整流解决方案的工程师和技术人员。
    更多详细信息,请访问 [Diotec Semiconductor AG官网](http://www.diotec.com/) 获取最新的技术文档和支持。

KBPC10/15/2508FP参数

参数
If - 正向电流 25A
Ir - 反向电流 10μA
Vr-反向电压 800V
反向恢复时间 -
正向浪涌电流 270A
配置 -
安装方式 底座安装
零件状态 在售
包装方式 盒装

KBPC10/15/2508FP厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

KBPC10/15/2508FP数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR KBPC10/15/2508FP KBPC10/15/2508FP数据手册

KBPC10/15/2508FP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
240+ ¥ 13.6264
库存: 24000
起订量: 240 增量: 1
交货地:
最小起订量为:240
合计: ¥ 3270.33
直接购买
加入购物车
