ER1D-AQ

产品分类: 整流二极管/整流桥

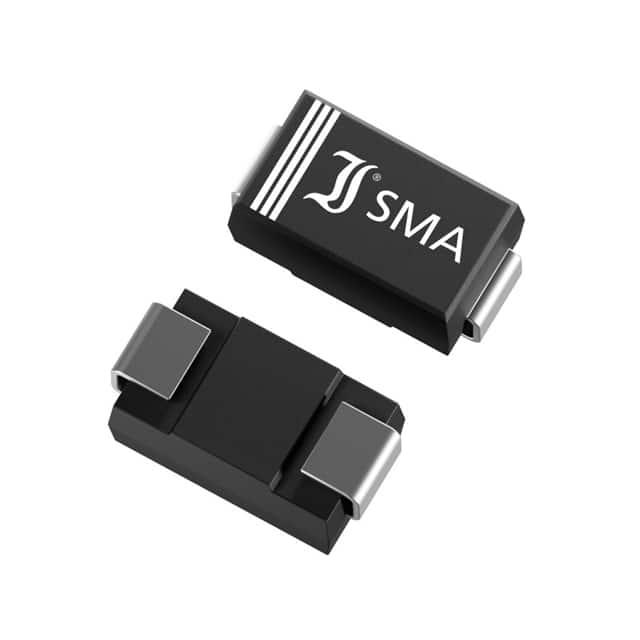

产品描述: Diode, Superfast, SMA, 200V, 1A, 35ns, 150°C, AEC-Q101
供应商型号: REB-DSGL6443
供应商: 海外现货
标准整包数: 7500
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 ER1D-AQ

ER1D-AQ概述

    电子元器件产品技术手册:超快恢复SMD整流二极管

    产品简介


    本文将详细介绍一种名为ER1A至ER1M系列的超快恢复SMD整流二极管(SMD-Gleichrichterdioden)。这类二极管以其卓越的性能和广泛的应用而受到青睐,适用于高频整流和高速开关等领域。它们符合商业/工业标准,并提供AEC-Q101认证选项,确保在汽车及其他高可靠性要求的应用中表现出色。

    技术参数


    以下是该系列二极管的技术参数:
    - 型号:ER1A 至 ER1M
    - 反向峰值电压 (VRRM):50V 至 1000V
    - 最大整流电流 (IFAV):1A
    - 正向压降 (VF):1.0V 至 1.7V
    - 最大结温 (Tjmax):150°C
    - 重复峰值正向电流 (IFRM):6A
    - 浪涌正向峰值电流 (IFSM):30/33A
    - 反向恢复时间 (trr):35ns 至 75ns
    - 存储温度范围:-50°C 至 +150°C
    - 重量:约 0.07g
    - 机械封装:DO-214AC
    - 热阻抗:RthA = 70K/W, RthT = 30K/W

    产品特点和优势


    这些超快恢复二极管具有以下显著特点:
    - 高反向峰值电压 (VRRM):高达1000V,适用于高压环境。
    - 低反向恢复时间 (trr):最小35ns,适合高频应用。
    - 低正向压降 (VF):最小1.0V,有助于降低功耗。
    - 符合环保标准:RoHS、REACH、冲突矿物合规。
    - 符合AEC-Q101标准:特别适用于汽车工业。

    应用案例和使用建议


    该系列二极管在高频整流和高速开关中表现优异。例如,在电源转换器中,可以有效减少开关损耗,提高系统效率。建议用户在选择二极管时,考虑具体的应用频率和电压需求,以确保最佳性能。此外,在设计电路时,合理布置铜箔面积可进一步提升散热效果,确保长期稳定运行。

    兼容性和支持


    这些二极管可与多种标准电路板兼容。厂商提供了详尽的技术支持和文档资源,用户可以通过访问厂商官网获取最新的产品信息和SPICE模型。

    常见问题与解决方案


    常见的用户疑问及其解答如下:
    - Q: 如何确定合适的二极管型号?
    A: 需要考虑应用所需的电压等级和电流容量,选择相应的VRRM和IFAV参数的型号。
    - Q: 如何正确安装和焊接?
    A: 确保使用25mm²铜箔焊盘进行安装,并遵守260°C/10秒的焊接条件。

    总结和推荐


    综上所述,ER1A至ER1M系列超快恢复SMD整流二极管是一款高性能、高可靠性的电子元器件,特别适合应用于需要高频整流和高速开关的场合。其出色的电气特性和广泛的适用性使其在市场上具有较强的竞争力。对于寻求高效能解决方案的设计者和工程师来说,推荐选用这一系列产品。

ER1D-AQ参数

参数
正向浪涌电流 30A
配置 -
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 -
反向恢复时间 35ns
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装
