首页  >  产品百科  >  GBU6K

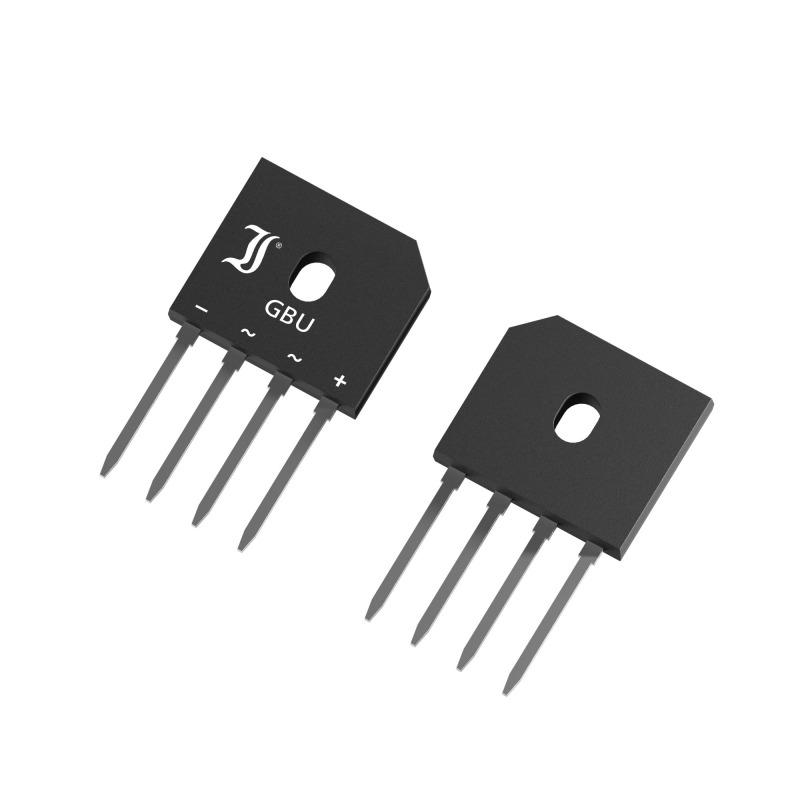

GBU6K

产品分类: 整流二极管/整流桥
产品描述: Bridge, 1-ph, GBU, 800V, 6A, 150°C
供应商型号: UA-GBU6K
供应商: 海外现货
标准整包数: 1
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 GBU6K

GBU6K概述


    产品简介


    GBU6A ... GBU6M 单相二极管桥式整流器
    GBU6A 到 GBU6M 系列是单相二极管桥式整流器,广泛应用于50/60Hz电网整流和电源供应系统中。这些整流器以其高可靠性和宽工作温度范围而闻名,适用于各种商业和工业应用。

    技术参数


    | 参数 | 值 |

    | 额定平均输入电流 (IFAV) | 4.2 A |
    | 反向恢复时间 (trr) | 1500 ns |
    | 额定重复峰值反向电压 (VRRM) | 50...1000 V |
    | 峰值正向电流 (IFRM) | 31 A |
    | 最大平均输出电流(自由安装) | 4.2 A |
    | 最大平均输出电流(散热器安装)| 6.0 A |
    | 最高工作温度 (Tjmax) | 150°C |

    产品特点和优势


    - 四只二极管桥式配置:通过四只单个二极管组合而成,实现高效整流。
    - UL认证:符合严格的安全标准。
    - 兼容RoHS、REACH和冲突矿产法规:环保材料和制造工艺。
    - 安装灵活:可自由安装或装配散热器。
    - 高性能:低导通电压、快速反向恢复时间和高耐压能力。

    应用案例和使用建议


    应用案例:
    - 50/60Hz电网整流
    - 商用和工业电源供应
    使用建议:
    - 在50/60Hz交流电网中使用时,应确保安装适当的保护电阻和电容,以防止过电流。
    - 当环境温度超过40°C时,建议安装散热器以提高可靠性和使用寿命。

    兼容性和支持


    - 兼容性:该系列整流器可以与大多数标准电路板兼容,无需额外的适配装置。
    - 支持与维护:制造商提供详尽的技术文档和客户支持,帮助用户在安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. 如何选择正确的保护电阻和电容?
    - 使用公式 `Rt = VRRM / IFSM` 来计算合适的保护电阻值。
    - 使用公式 `CL = 5 ms / Rt` 计算合适的电容值。
    2. 整流器的反向恢复时间较长如何处理?
    - 安装更高效的散热器,以降低器件的工作温度。
    - 考虑使用更高性能的二极管,如具有更短反向恢复时间的产品。

    总结和推荐


    GBU6A 到 GBU6M 系列整流器因其高可靠性、广泛的温度适应性和优异的性能表现,在50/60Hz电网整流和电源供应应用中表现出色。推荐用于需要稳定和高效整流的场合,尤其是在商业和工业环境中。
    总体来说,该系列产品非常适合需要高性能和高可靠性的应用场景,强烈推荐用户在选择整流器时考虑这些型号。

GBU6K参数

参数
Ir - 反向电流 5μA
Vr-反向电压 800V
反向恢复时间 1.5μs
正向浪涌电流 158A
配置 桥,4elements
If - 正向电流 4.2A
长*宽*高 21.5mm*3.4mm*18.2mm
通用封装 GBU
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

GBU6K厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

GBU6K数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR GBU6K GBU6K数据手册

GBU6K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.2075 ¥ 1.7389
794+ $ 0.2038 ¥ 1.7074
1875+ $ 0.195 ¥ 1.6341
4206+ $ 0.18 ¥ 1.5084
库存: 975
起订量: 603 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 1.73
直接购买
加入购物车
