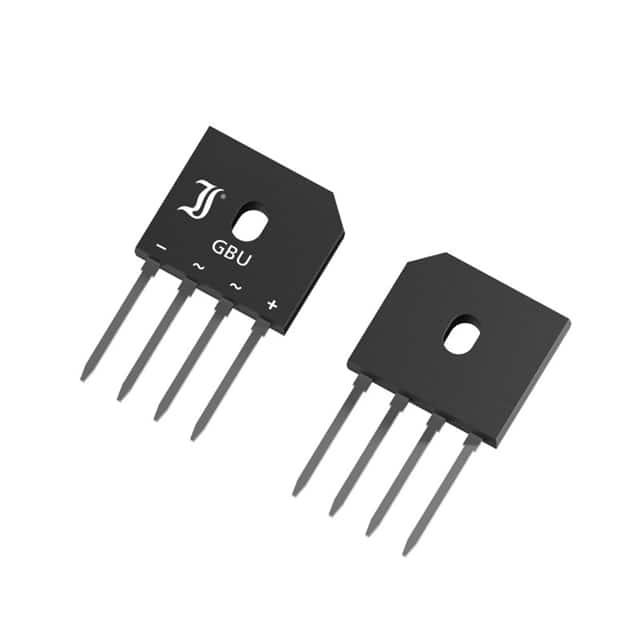

GBU4B-T

产品分类: 整流二极管/整流桥
产品描述: Bridge, 1-ph, GBU, 100V, 4A, 150°C
供应商型号: 4878-GBU4B-T-ND
供应商: Digi-Key
标准整包数: 1
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 GBU4B-T

GBU4B-T概述

    GBU4A ... GBU4M 单相桥式整流二极管技术手册

    产品简介


    GBU4A 至 GBU4M 系列单相桥式整流二极管(Single Phase Diode Bridge Rectifier)是适用于 50/60 Hz 交流电整流及电源供应应用的高性能电子元件。这些二极管具有四只整流二极管在桥接配置中工作,具有出色的性能和可靠性。它们广泛应用于各种电源转换和整流电路中,例如家庭电器、工业设备以及通信系统中的电源部分。

    技术参数


    - 最大交替输入电压 (VVRMS):35V - 1000V
    - 最大重复峰值反向电压 (VRRM):50V - 1000V
    - 额定连续正向电流(自由站立时)(IFAV):2.8A - 4.0A
    - 最大重复正向峰值电流 (IFRM):27A
    - 峰值正向浪涌电流 (IFSM):135A - 150A
    - 反向恢复时间 (trr):1500ns
    - 正向电压 (VF):≤ 1.0V
    - 泄漏电流 (IR):≤ 5μA
    - 工作温度范围:-50°C 至 +150°C
    - 最大温度梯度:21K/W
    - 最小电容负载 (CL):20000μF 至 800μF

    产品特点和优势


    - 四个二极管以桥接方式配置,可以有效地将交流电转换为直流电。
    - 通过UL认证,文件编号E175067。
    - 可以自由站立或安装在散热片上。
    - 符合RoHS标准(豁免7a)。
    - 具有良好的热稳定性和快速的反向恢复时间。

    应用案例和使用建议


    这类二极管非常适合用于50/60 Hz交流电整流和电源供应装置。例如,在家用电器和工业设备中,GBU4A至GBU4M系列可用于将交流电源转换为所需的直流电源。使用这些二极管时,应注意以下几个建议:
    - 在选择合适的保护电阻和电容时,要确保最大浪涌电流不会超过元件的最大额定值。
    - 考虑到散热要求,确保适当的冷却条件以维持正常的工作温度。
    - 在高频电路中使用时,应考虑到反向恢复时间的影响,以避免不必要的能量损耗。

    兼容性和支持


    GBU4A 至 GBU4M 系列二极管设计为与常见的电源模块和系统兼容,可以轻松集成到现有的电路设计中。厂家提供了详细的技术支持文档和数据手册,帮助客户更好地理解和使用这些产品。此外,还提供有关故障排除、产品升级和保修服务的信息。

    常见问题与解决方案


    1. 问:如何防止过载导致的损坏?
    - 解决方案:确保负载条件不超过额定值。在设计电路时应考虑加入必要的保护措施,如限流电阻或保险丝。

    2. 问:在高温环境下如何保证性能稳定?
    - 解决方案:使用适当的散热设计来维持较低的工作温度。确保在规定的工作温度范围内运行。

    3. 问:反向恢复时间对电路有何影响?
    - 解决方案:注意反向恢复时间可能引起的能量损失,特别是在高频电路中。选择合适的电容负载以减少这种影响。

    总结和推荐


    GBU4A 至 GBU4M 系列单相桥式整流二极管是一款高效、可靠的电子元件,适合多种电源转换和整流应用。其独特的桥接配置和快速反向恢复时间使其在市场上具备显著的竞争优势。尽管这些二极管表现出色,但在使用过程中仍需仔细考虑散热和保护措施,以确保长期稳定的性能。
    综上所述,我们强烈推荐 GBU4A 至 GBU4M 系列单相桥式整流二极管用于需要高性能和高可靠性的电源系统中。

GBU4B-T参数

参数
Ir - 反向电流 5μA
Vr-反向电压 100V
反向恢复时间 -
正向浪涌电流 135A
配置 -
If - 正向电流 2.8A
通用封装 GBU
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

GBU4B-T厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

GBU4B-T数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR GBU4B-T GBU4B-T数据手册

GBU4B-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.897 ¥ 7.5797
20+ $ 0.4568 ¥ 3.8603
100+ $ 0.3255 ¥ 2.7242
500+ $ 0.2484 ¥ 2.0786
1000+ $ 0.2235 ¥ 1.8705
2000+ $ 0.2026 ¥ 1.6952
5000+ $ 0.1799 ¥ 1.5054
10000+ $ 0.1659 ¥ 1.388
50000+ $ 0.1478 ¥ 1.237
库存: 600
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.57
直接购买
加入购物车
