FE6G

产品分类: 整流二极管/整流桥
产品描述: Diode, Superfast, P600, 400V, 6A, 50ns, 175°C
供应商型号: QE-FE6G
供应商: Diotec Semiconductor
标准整包数: 1000

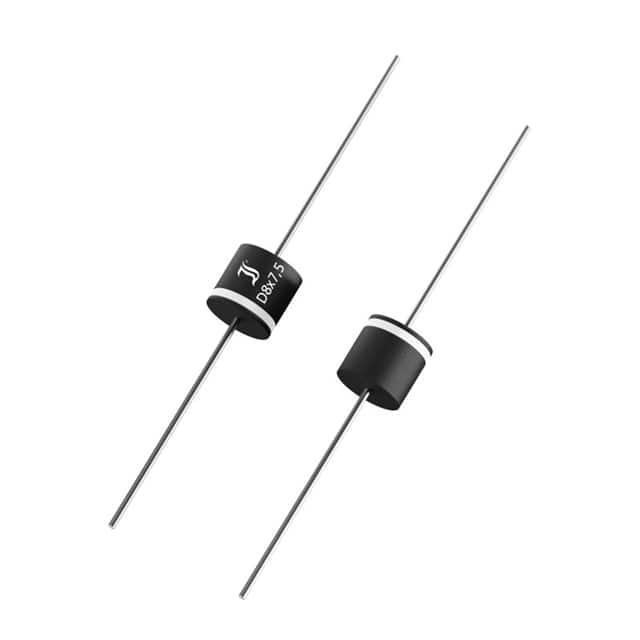

DIOTEC SEMICONDUCTOR 整流二极管/整流桥 FE6G

FE6G概述

    Superfast Recovery Rectifier Diodes FE6A-FE6G 技术手册

    产品简介


    Superfast Recovery Rectifier Diodes(超快速恢复整流二极管)是一系列专为高频整流和高速开关设计的高性能电子元件。这些二极管适用于多种应用场景,包括高频整流、快速开关等,广泛应用于消费级电子产品中。

    技术参数


    | 参数 | 规格 |

    | 反向恢复时间 (trr) | < 50 ns |
    | 最大平均正向整流电流 (IFAV)| 6 A |
    | 正向电压 (VF) | < 0.98 V |
    | 峰值正向浪涌电流 (IFSM) | 200/220 A |
    | 最高结温 (Tjmax) | 175°C |
    | 最高重复峰值反向电压 (VRRM) | 50...400 V |
    | 最大存储温度 (TS) | -50...+175°C |

    产品特点和优势


    1. 高可靠性:最大反向电压高达400V,可承受高频率下的电压冲击。
    2. 小尺寸:外壳尺寸比行业标准更小,适合紧凑型设计。
    3. 高浪涌电流承受能力:具备出色的浪涌电流承受能力。
    4. 环保合规:符合RoHS、REACH及冲突矿产法规要求。

    应用案例和使用建议


    1. 高频整流:适用于电源转换器、逆变器等高频整流电路。
    2. 高速开关:适用于需要快速响应的应用场合,如电机驱动、功率调节器等。
    使用建议:
    - 确保电路板设计中留有足够的散热空间。
    - 尽量避免在高温环境下长时间运行,以延长使用寿命。

    兼容性和支持


    - 兼容性:与市场上主流的PCB组装工艺和焊接条件完全兼容。
    - 支持服务:制造商提供详尽的技术文档和在线技术支持,帮助客户解决问题。

    常见问题与解决方案


    1. 问题:二极管发热严重
    - 解决方法:检查电路布局是否合理,确保良好的散热条件;增加外部散热片或采用散热膏。
    2. 问题:过冲现象明显
    - 解决方法:调整电路阻抗匹配,选择合适的电感电容值,以减少振铃效应。
    3. 问题:高频整流时效果不佳
    - 解决方法:检查输入信号的频率和波形,确保信号稳定;更换更高频的元件以适应需求。

    总结和推荐


    Superfast Recovery Rectifier Diodes(FE6A-FE6G系列)凭借其卓越的性能和广泛的适用性,在高频整流和快速开关领域表现出色。其高可靠性、小尺寸和环保特性使其成为市场上的优选产品。强烈推荐在需要高频整流和高速开关的应用场景中使用该系列产品。

FE6G参数

参数
正向浪涌电流 200A
配置 -
If - 正向电流 6A
Ir - 反向电流 5μA
Vr-反向电压 -
反向恢复时间 50ns
长*宽*高 7.5mm(长度)
通用封装 D-8
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

FE6G厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

FE6G数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR FE6G FE6G数据手册

FE6G封装设计

查看详情并下载
Symbol
Footprint
3D Model
