KT20K120

产品分类: 整流二极管/整流桥
产品描述: Diode, Fast, TO-220AC, 120V, 20A, 300ns, 175°C
供应商型号: 637-KT20K120
供应商: Mouser
标准整包数: 1

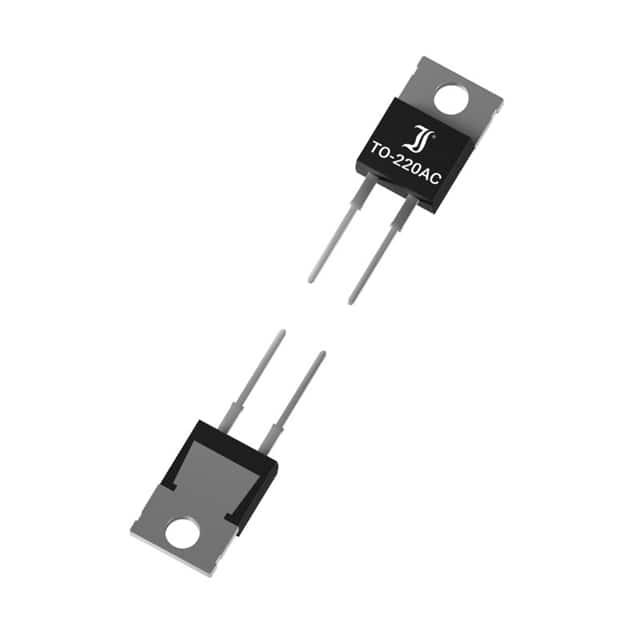

DIOTEC SEMICONDUCTOR 整流二极管/整流桥 KT20K120

KT20K120概述


    产品简介


    基本介绍
    KT20A120 和 KT20K150 是由 Diotec Semiconductor AG 生产的高效整流二极管——Protectifiers® 系列。这些二极管主要用于整流和保护电路,适用于各种应用场合。KT20A120 和 KT20K150 的主要功能是将交流电转换为直流电,并具有出色的电流处理能力和高可靠性。
    应用领域
    - 中频整流
    - 功率工具和直流电机的自由轮二极管
    - 极性保护
    - 太阳能旁路二极管

    技术参数


    - 最大平均正向整流电流:IFAV = 20 A
    - 正向电压降:VF1 < 0.85 V
    - 最高结温:Tjmax = 175°C
    - 反向峰值工作电压:VWM = 120 V(KT20A120), 150 V(KT20K150)
    - 正向浪涌电流:IFSM = 350/385 A
    - 反向恢复时间:trr < 300 ns
    - 封装类型:TO-220AC
    - 稳态功率耗散:Ptot = 25 W(TC = 100°C)
    - 峰值脉冲功率耗散:PPPM = 750 W(10/1000µs 脉冲)
    - 重复峰值正向电流:IFRM = 70 A(f > 15 Hz)
    - 最大反向峰值脉冲电流:IPPM = 200 A(8/20µs 脉冲)

    产品特点和优势


    - 低正向电压降:使得能耗更低,效率更高。
    - 低热阻:有助于热量更快地传导出去,提高可靠性。
    - 高正向浪涌电流能力:可以承受更高的瞬时电流冲击。
    - 高反向鲁棒性:确保长时间可靠运行。
    - 符合RoHS、REACH及冲突矿产标准:确保环保和道德采购。

    应用案例和使用建议


    应用案例
    - 中频整流:如家用电器和工业设备中的电源转换。
    - 自由轮二极管:用于功率工具和直流电机,防止电压过冲和反电动势的危害。
    - 太阳能旁路二极管:防止太阳能电池板失效时产生的电流倒流问题。
    使用建议
    - 散热设计:为了保证长期稳定运行,建议设计良好的散热系统。
    - 电流匹配:确保使用的电流不超过最大允许值,以避免损坏。
    - 电路布局:考虑电磁干扰(EMI)和信号完整性(SI),合理布局电路。

    兼容性和支持


    - 兼容性:适用于标准电路板设计,可与多种电路板材料和元件配合使用。
    - 支持和维护:厂商提供详细的技术文档和支持服务,包括安装指南、维护手册等。

    常见问题与解决方案


    1. 如何选择合适的二极管?
    - 解决方案:根据应用需求选择合适的工作电压和电流等级。例如,如果需要处理较高电流,可以选择KT20A120或KT20K150。
    2. 如何降低正向电压降?
    - 解决方案:确保正确的安装和连接方式,避免不必要的接触电阻。同时,使用低热阻封装可以有效减少正向电压降。
    3. 如何改善散热性能?
    - 解决方案:采用高效的散热设计,如增加散热片、使用导热膏等方法,确保二极管能够快速散热。

    总结和推荐


    综合评估
    KT20A120 和 KT20K150 是高性能的整流二极管,具有优秀的正向电压降、高浪涌电流能力和高可靠性。其广泛的适用范围和可靠的性能使其成为众多应用的理想选择。
    推荐结论
    强烈推荐使用 KT20A120 和 KT20K150,特别是对于需要高效率和高可靠性的应用场合。通过遵循使用建议和注意事项,可以确保其在各种应用场景中发挥最佳性能。

KT20K120参数

参数
反向恢复时间 300ns
正向浪涌电流 350A
配置 -
If - 正向电流 20A
Ir - 反向电流 -
Vr-反向电压 -
通用封装 TO-220AC
安装方式 通孔安装
零件状态 在售
包装方式 管装

KT20K120厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

KT20K120数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR KT20K120 KT20K120数据手册

KT20K120封装设计

查看详情并下载
Symbol
Footprint
3D Model
