US1A

产品分类: 整流二极管/整流桥
产品描述: Ultrafast, SMA, 50V, 1A, 50ns, 150°C
供应商型号: QE-US1A
供应商: Diotec Semiconductor
标准整包数: 7500
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 US1A

US1A概述

    # Ultrafast Recovery SMD Rectifier Diodes 技术手册解析

    1. 产品简介


    Ultrafast Recovery SMD Rectifier Diodes(超快速恢复SMD整流二极管) 是一款高性能的电子元件,适用于高频电路和高速开关应用。该系列产品以其优异的反向恢复时间、低正向电压和高耐压能力著称,广泛应用于电源管理、逆变器、开关电源等领域。产品型号从US1A到US1M,涵盖不同的电压等级(50V至1000V),为不同需求提供多样化的选择。
    主要功能:
    - 超快速恢复特性(反向恢复时间短)
    - 支持高频率整流
    - 高可靠性及紧凑设计
    应用领域:
    - 高频整流电路
    - 快速开关电路
    - 工业控制设备
    - 通信电源模块

    2. 技术参数


    以下是关键的技术规格和性能参数:
    | 参数 | 型号范围 | 单位 |
    |
    | 反向峰值电压(VRRM) | 50V、100V、200V、400V、800V、1000V | V |
    | 正向平均电流(IFAV) | 1A | A |
    | 最大正向浪涌电流(IFSM) | 30A、33A | A |
    | 反向漏电流(IR) | <5µA (Tj=25°C), <100µA (Tj=100°C) | µA |
    | 反向恢复时间(trr) | <50ns ~ 75ns | ns |
    | 工作温度范围(Tj) | -50°C ~ +150°C | °C |

    3. 产品特点和优势


    独特功能:
    1. 超快恢复时间:最低达到50ns,适合高频应用。
    2. 高耐压能力:最大支持1000V的工作电压。
    3. 符合环保标准:RoHS、REACH和冲突矿产声明。
    4. 机械特性优良:采用UL 94V-0阻燃材料,耐高温焊接条件(260°C/10s)。
    市场竞争力:
    - 在高频和高速应用中表现卓越。
    - 小型化封装,占用空间少,适合现代紧凑型设计。
    - 经久耐用,满足商业级和车规级需求(AEC-Q101合格认证可选)。

    4. 应用案例和使用建议


    典型应用场景:
    - 高频整流桥堆中的核心元件。
    - 开关电源中的续流二极管。
    - 驱动电机的保护电路。
    使用建议:
    - 根据具体应用选择合适的电压等级(如50V至1000V)。
    - 确保PCB布局合理,减少寄生电感以优化性能。
    - 注意散热设计,避免因过热导致性能下降。

    5. 兼容性和支持


    - 兼容性:US1A...US1M系列产品与标准SMD封装兼容,易于替换。
    - 支持服务:Diotec Semiconductor AG提供详尽的技术文档和技术支持,帮助客户快速解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 正向电压过高 | 检查工作电流是否超出规定值 |
    | 反向漏电流异常 | 确认工作温度是否正常 |
    | 反向恢复时间长 | 替换为更高频率版本的型号 |

    7. 总结和推荐


    优点总结:
    1. 超快恢复时间显著提升高频性能。
    2. 宽广的电压范围覆盖多种应用场景。
    3. 符合严格的环保要求,适应当今绿色电子趋势。
    4. 高度可靠且便于集成,降低设计复杂度。
    推荐结论:
    Ultrafast Recovery SMD Rectifier Diodes 是一款兼具高性能和稳定性的电子元件,尤其适合需要快速响应和高效能的应用场合。对于追求卓越性能的设计工程师而言,这是一款值得信赖的产品。
    推荐指数:★★★★★

US1A参数

参数
反向恢复时间 50ns
正向浪涌电流 30A
配置 -
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 50V
长*宽*高 4.6mm*2.7mm*2.2mm

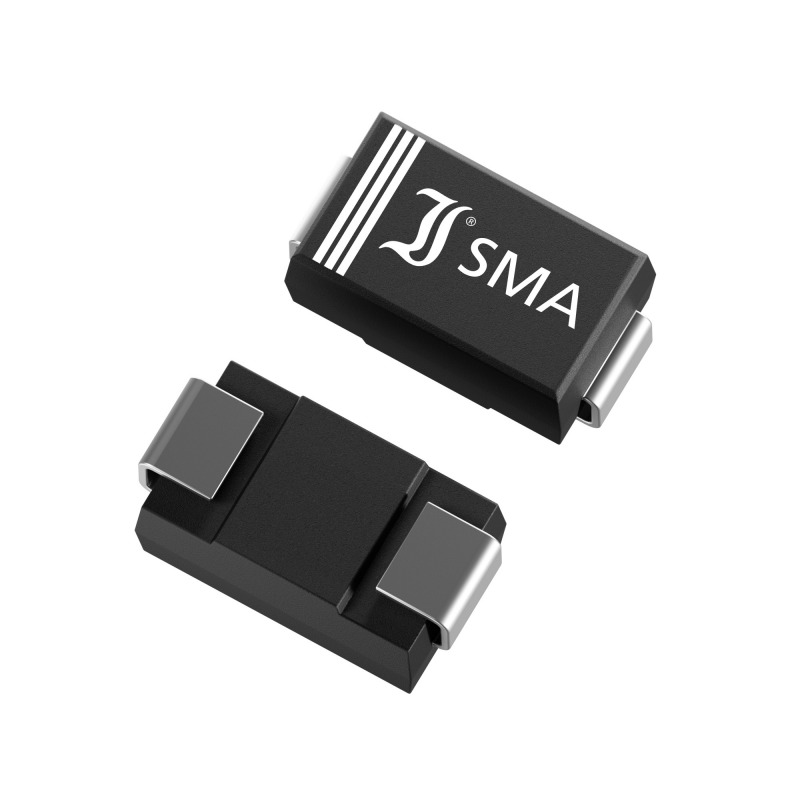

通用封装 SMA(DO-214AC)
安装方式 贴片安装
应用等级 商用级
包装方式 散装,卷带包装
