KBPC3514FP

产品分类: 整流二极管/整流桥
产品描述: Bridge, 1-ph, KBPC, 1400V, 35A, 150°C
供应商型号: UA-KBPC3514FP
供应商: 海外现货
标准整包数: 1

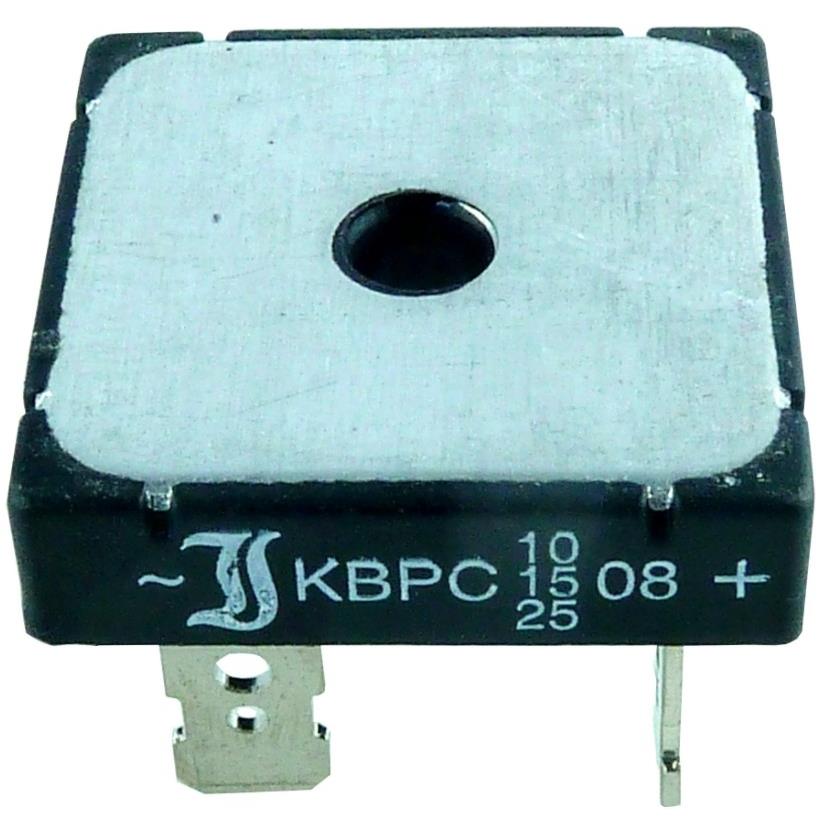

DIOTEC SEMICONDUCTOR 整流二极管/整流桥 KBPC3514FP

KBPC3514FP概述


    产品简介


    KBPC3500FP|WP...KBPC3516FP|WP 系列 单相桥式整流器
    KBPC3500FP|WP 至 KBPC3516FP|WP 是一款高性能单相桥式整流器,专为多种电力转换和电源供应应用设计。这种整流器具有四只二极管,采用桥接配置,能够有效地将交流电转换为直流电。它们广泛应用于家用电器、工业设备及各种商业级电力系统中,特别适用于50/60Hz交流电网的整流处理。

    技术参数


    | 参数 | 值 |

    | 最大输入电压 | 100...1600V |
    | 正向平均电流 | 35A |
    | 反向峰值电压 | 100...1600V |
    | 正向重复峰值电流 | 80A (TC=55°C) |
    | 正向浪涌电流 | 375/400A (50/60Hz) |
    | 反向恢复时间 | 1500ns |
    | 最大工作温度 | 150°C |
    | 机械连接 | Fast-on终端,焊线终端 |

    产品特点和优势


    KBPC3500FP|WP...KBPC3516FP|WP 单相桥式整流器具备以下特点:
    1. 高速恢复时间:反向恢复时间仅为1500ns,适用于高频应用,可减少开关损耗。
    2. 高可靠性:UL认证,文件号E175067,符合RoHS和REACH标准,保证产品环保且无铅。
    3. 广泛的适用范围:单相桥式整流器可以处理高达1600V的反向峰值电压,最大正向平均电流达到35A。
    4. 紧凑封装:塑料外壳配以绝缘铝合金底座,便于安装,同时提供良好的散热性能。
    5. 兼容多种终端方式:包括Fast-on终端和焊线终端,使安装更加灵活方便。

    应用案例和使用建议


    典型应用场景:
    1. 50/60Hz 交流电网整流:如家用电热水器、空调、微波炉等家用电器的电源整流模块。
    2. 电源供应系统:适用于工业及商业用途的电源管理系统。
    使用建议:
    1. 正确选择型号:根据具体应用场景选择合适的电压等级和电流等级的产品。
    2. 确保散热良好:良好的散热可以延长产品的使用寿命,因此在使用过程中需要采取有效的散热措施。
    3. 合理布线:尽量缩短引脚连线长度,减少线路杂散电感,提升效率和稳定性。

    兼容性和支持


    兼容性:
    KBPC3500FP|WP 至 KBPC3516FP|WP 整流器与市面上主流的连接方式兼容,如Fast-on终端和焊线终端,可适应不同的安装需求。
    支持:
    制造商Diotec提供了详细的技术文档和应用指南,帮助客户更好地理解和使用这些产品。此外,对于特定的应用需求,客户可以通过官方网站获取最新的技术支持和咨询服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 反向峰值电压超过限制 | 重新选择合适型号,确保其反向峰值电压参数满足应用需求。 |
    | 浪涌电流超出规定值 | 在电路中添加过压保护装置,以降低瞬时浪涌电流的影响。 |
    | 温度过高导致性能下降 | 确保良好的散热设计,考虑增加散热片或冷却系统。 |

    总结和推荐


    KBPC3500FP|WP 至 KBPC3516FP|WP 系列单相桥式整流器以其优异的性能、高可靠性和广泛的应用领域,在市场上占据了显著的地位。其快速的恢复时间和多样化的连接方式使得它成为众多应用场景的理想选择。因此,我们强烈推荐这一系列产品给需要高效、可靠的电力转换解决方案的工程师和采购经理。

KBPC3514FP参数

参数
Ir - 反向电流 10μA
Vr-反向电压 1.4KV
反向恢复时间 1.5μs
正向浪涌电流 300A
配置 -
If - 正向电流 35A
安装方式 底座安装
零件状态 在售
包装方式 盒装

KBPC3514FP厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

KBPC3514FP数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR KBPC3514FP KBPC3514FP数据手册

KBPC3514FP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.9625 ¥ 16.4458
84+ $ 1.925 ¥ 16.1315
198+ $ 1.85 ¥ 15.503
445+ $ 1.7 ¥ 14.246
库存: 239
起订量: 64 增量: 240
交货地:
最小起订量为:1
合计: ¥ 16.44
