首页  >  产品百科  >  GBU4J-T

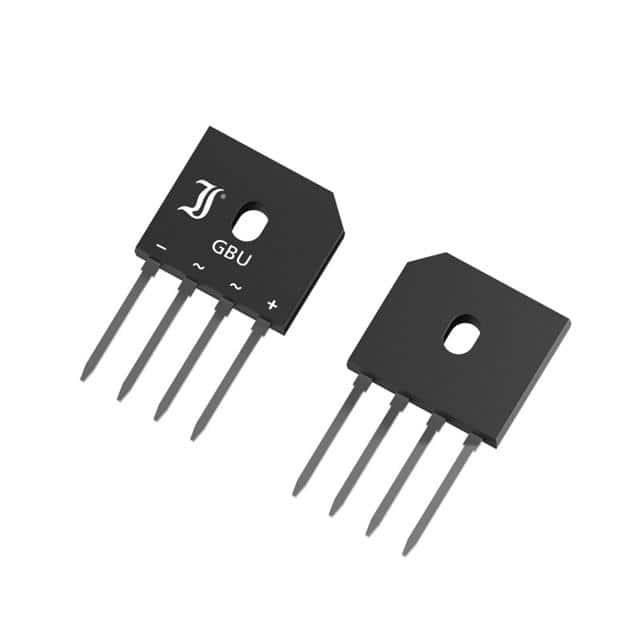

GBU4J-T

产品分类: 整流二极管/整流桥
产品描述: Bridge, 1-ph, GBU, 600V, 4A, 150°C
供应商型号: 637-GBU4J-T
供应商: Mouser
标准整包数: 1
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 GBU4J-T

GBU4J-T概述

    电子元器件产品技术手册解析

    1. 产品简介


    本产品为单相二极管桥式整流器(GBU4A至GBU4M系列),主要应用于交流电整流、电源供应等领域。它们由四个二极管组成桥式电路,可将交流电转换为直流电,适用于各种商用和工业用途。

    2. 技术参数


    - 额定输入电压: 单相交流电
    - 最大重复峰值反向电压(VRRM): 50V到1000V不等
    - 最大整流输出电流(IFAV):
    - 自由安装时:约2.8A(电阻负载)/ 2.2A(电容负载)
    - 带散热片(300cm²)时:约4.0A(电阻负载)/ 3.2A(电容负载)
    - 最大峰值正向电流(IFRM): 27A
    - 峰值正向浪涌电流(IFSM): 135A(50Hz)/ 150A(60Hz)
    - 最大工作温度(Tj): -50°C 至 +150°C
    - 正向电压(VF): < 1.0V(Tj = 25°C)
    - 泄漏电流(IR): < 5μA(Tj = 25°C)
    - 典型热阻:
    - 结到环境:约21K/W
    - 结到外壳:约3.3K/W
    - 封装材料: UL 94V-0
    - 最大焊接条件: 260°C/10s

    3. 产品特点和优势


    1. 桥式配置:四个二极管以桥式配置连接,确保高效整流。
    2. 安全认证:通过UL认证(文件E175067),符合RoHS、REACH标准,并且不含冲突矿物。
    3. 多种型号选择:提供多种型号,适用于不同电压需求。
    4. 安装灵活:可以自由站立或安装在散热片上,适用于不同的安装环境。
    5. 高可靠性:在极端工作环境下依然能保持高性能。

    4. 应用案例和使用建议


    - 典型应用:50/60Hz交流电整流、电源供应。
    - 使用建议:
    - 确保散热片有足够的表面积(300cm²)来有效散热。
    - 使用适当的保护电阻(Rt)和电容器(CL)来避免电流浪涌和过载。

    5. 兼容性和支持


    - 兼容性:适用于大多数标准交流电源系统。
    - 支持:制造商提供全面的技术支持和售后服务,包括详细的数据手册和技术咨询。

    6. 常见问题与解决方案


    - 问题1: 无法启动或输出电压不稳定
    - 解决方案: 检查输入电压是否稳定,确保散热片正确安装并有足够的散热面积。
    - 问题2: 泄漏电流过高
    - 解决方案: 检查二极管是否存在物理损坏或老化现象,更换有问题的二极管。
    - 问题3: 温度过高导致过载
    - 解决方案: 确保散热系统正常工作,适当增加散热面积或使用更高效的散热材料。

    7. 总结和推荐


    综上所述,GBU4A至GBU4M系列单相二极管桥式整流器具有高度可靠性和广泛的适用范围。适合用于各种交流电整流和电源供应的应用场景。尽管其价格相对较高,但考虑到其卓越的性能和稳定性,非常值得推荐。

GBU4J-T参数

参数
Ir - 反向电流 5μA
Vr-反向电压 600V
反向恢复时间 1.5μs
正向浪涌电流 135A
配置 -
If - 正向电流 2.8A
通用封装 GBU
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

GBU4J-T厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

GBU4J-T数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR GBU4J-T GBU4J-T数据手册

GBU4J-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.713 ¥ 6.0249
10+ $ 0.5612 ¥ 4.7421
100+ $ 0.3212 ¥ 2.7141
500+ $ 0.2408 ¥ 2.0351
1000+ $ 0.2387 ¥ 2.0168
2500+ $ 0.2279 ¥ 1.9256
5000+ $ 0.2257 ¥ 1.9073
10000+ $ 0.2184 ¥ 1.8455
25000+ $ 0.2174 ¥ 1.8366
库存: 995
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.02
