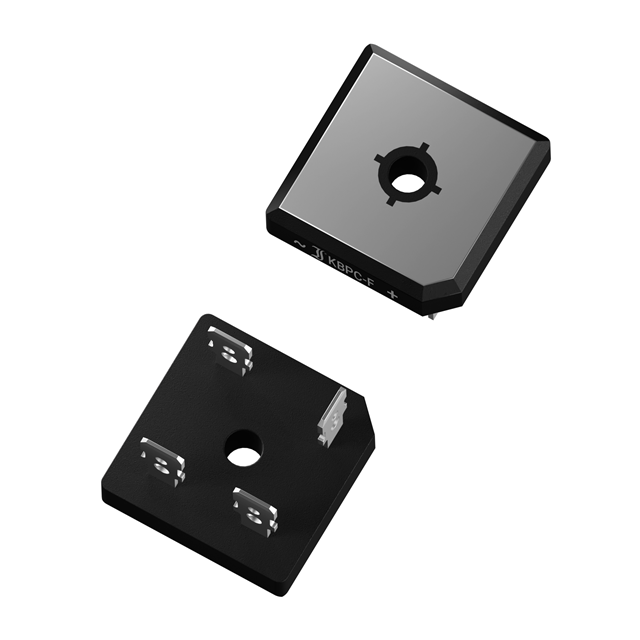

KBPC10/15/2506FP

产品分类: 整流二极管/整流桥
产品描述: Bridge, 1-ph, KBPC, 600V, 25A, 150°C
供应商型号: S3-KBPC10/15/2506FP
供应商: 海外现货
标准整包数: 1
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 KBPC10/15/2506FP

KBPC10/15/2506FP概述

    # KBPC10/15/25 00...16 FP/WP 硅桥式整流器技术手册

    1. 产品简介


    KBPC10/15/25 00...16 FP/WP 是一款高性能硅桥式整流器(Silicon-Bridge-Rectifiers),主要用于交流到直流电能转换。其主要功能是将交流电(AC)转换为平稳的直流电(DC)。产品广泛应用于家用电器、工业控制设备、电源适配器等领域,如空调、洗衣机、冰箱等设备中的整流模块。

    2. 技术参数


    | 参数名称 | 规格值 |

    | 额定电流 | 10A / 15A / 25A |
    | 输入电压范围 | 35V RMS 至 1600V RMS |
    | 最大重复峰值反向电压 | 50V 至 1600V |
    | 最大重复峰值正向电流 | 60A(周期频率 > 15Hz) |
    | 峰值正向浪涌电流(50/60Hz) | 270A/300A @ TA = 25°C |
    | 最大功耗 | TA = 50°C 时,DAVA = 25A |
    | 反向漏电流 | Tj = 25°C 时,IR < 10 µA |
    | 绝缘电压 | VISO > 2500V |
    | 热阻 | RthC < 2.0 K/W |

    3. 产品特点和优势


    - 高可靠性:通过UL94V-0认证,确保在高温和高压条件下的安全性。
    - 大功率处理能力:能够承受高达1600V的输入电压和60A的连续电流。
    - 优异的散热性能:塑料外壳搭配铝底座设计,显著提升了散热效率。
    - 兼容性强:支持多种安装方式,适合不同应用场景需求。

    4. 应用案例和使用建议


    应用案例:
    - 家电行业:作为家电设备中的核心整流部件,例如洗衣机、冰箱、微波炉等。
    - 工业控制:用于各种工业设备的电力管理系统中。
    使用建议:
    - 在选择具体型号时需根据实际工作电压选择合适的VRRM值。
    - 安装过程中需注意保持连接稳固,避免因松动导致接触不良。
    - 当环境温度超过50°C时应注意增加外部散热措施以保护器件寿命。

    5. 兼容性和支持


    该系列产品提供了两种连接类型:“FP”和“WP”,用户可以根据需要选择相应的版本。此外,厂商还提供了详尽的技术文档和支持服务,包括安装指南、故障排查手册等,便于客户快速上手并解决问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 整流器发热严重 | 检查是否满足额定电流要求,并适当增加外部散热装置。 |
    | 输出电压不稳定 | 确认输入电压稳定且负载匹配正确。 |

    7. 总结和推荐


    综上所述,KBPC10/15/25 00...16 FP/WP 系列硅桥式整流器凭借其出色的性能表现和广泛的适用范围,在多个行业中展现出强大的竞争力。对于需要高效稳定的电力转换解决方案的企业和个人而言,这是一款值得信赖的选择。因此,我们强烈推荐此款产品给所有寻求优质电子元器件的客户。
    以上内容基于提供的技术手册进行了全面整理归纳,希望能帮助您更好地理解和使用这一优秀的产品。如需进一步咨询或定制化技术支持,请联系官方渠道获取更详细的信息。

KBPC10/15/2506FP参数

参数
If - 正向电流 25A
Ir - 反向电流 10μA
Vr-反向电压 600V
反向恢复时间 -
正向浪涌电流 270A
配置 -
安装方式 底座安装
零件状态 在售
包装方式 盒装

KBPC10/15/2506FP厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

KBPC10/15/2506FP数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR KBPC10/15/2506FP KBPC10/15/2506FP数据手册
