ER2D

产品分类: 整流二极管/整流桥
产品描述: Diode, Superfast, SMB, 200V, 2A, 35ns, 150°C
供应商型号: 637-ER2D
供应商: Mouser
标准整包数: 1
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 ER2D

ER2D概述


    产品简介


    超级快恢复SMD整流二极管 (ER2A ... ER2M)
    这些电子元器件属于SMD(表面贴装)整流二极管,特别适用于高频整流和高速开关应用。它们设计用于商业和工业领域,具有AEC-Q101标准认证型号,确保在汽车及其他关键应用中的高可靠性。该系列包括多种型号(ER2A到ER2M),每个型号有不同的额定电压(VRRM)和电流处理能力。

    技术参数


    | 参数 | 值 |

    | 反向恢复时间 (trr) | < 35...75 ns |
    | 额定峰值反向电压 (VRRM) | 50...1000 V |
    | 最大平均正向电流 (IFAV) | 2 A |
    | 最大正向电压降 (VF) | < 1.0...1.7 V |
    | 存储温度范围 (Ts) | -50...+150°C |
    | 额定峰值正向电流 (IFRM) | 10 A |
    | 额定浪涌正向电流 (IFSM) | 50 A (ER2A), 55 A (ER2M) |
    | 节点温度范围 (Tj) | -50...+150°C |
    | 工作温度范围 (TA) | 25°C (除非另有说明) |

    产品特点和优势


    这些整流二极管具有以下显著优势:
    - 超快速恢复特性: 最小反向恢复时间为35纳秒,这使得它们非常适合需要快速响应的应用。
    - 高可靠性: 符合RoHS标准,无铅环保,并且通过AEC-Q101认证,确保高可靠性和低失效风险。
    - 宽工作温度范围: 可以在极端环境下正常工作,适用于商业、工业和部分汽车应用。
    - 兼容多种封装: DO-214AA封装便于在电路板上安装,提供高效集成。

    应用案例和使用建议


    - 典型应用场景:
    - 高频整流: 例如在电源供应器、逆变器等设备中。
    - 高速开关: 在通信设备、计算机网络和其他需要高速开关操作的系统中。
    - 使用建议:
    - 确保正确安装和焊接条件,避免过高的节点温度。
    - 在选择合适型号时考虑其额定电压和电流,以满足具体应用需求。

    兼容性和支持


    - 兼容性: ER2A至ER2M型号可通过表面贴装直接安装在PCB上,适用于大多数现代电路设计。
    - 支持和维护: 生产商提供了详尽的数据手册和技术支持资源,方便用户查询和解决问题。

    常见问题与解决方案


    1. 问题: 高温环境下二极管工作异常
    - 解决方案: 确保散热良好,选择合适的热阻材料,减少热堆积。
    2. 问题: 频繁过压导致二极管损坏
    - 解决方案: 使用保护电路,如瞬态电压抑制器(TVS),限制过压冲击。
    3. 问题: 电路设计不当导致功耗过高
    - 解决方案: 优化电路布局,减少不必要的功耗,选用合适的滤波电容等组件。

    总结和推荐


    总体评价:
    ER2A至ER2M系列二极管以其优异的性能和高可靠性成为高频整流和高速开关应用的理想选择。其广泛的适用范围和全面的技术支持使它们在众多场合下展现出色表现。
    推荐意见:
    对于需要高性能整流二极管的应用,特别是需要超快速恢复和高可靠性的场合,强烈推荐使用ER2A至ER2M系列。它们不仅能够满足严苛的工作环境要求,还能在复杂的设计中稳定运行。

ER2D参数

参数
正向浪涌电流 50A
配置 -
If - 正向电流 2A
Ir - 反向电流 5μA
Vr-反向电压 200V
反向恢复时间 35ns
长*宽*高 5mm*3.7mm*2.2mm

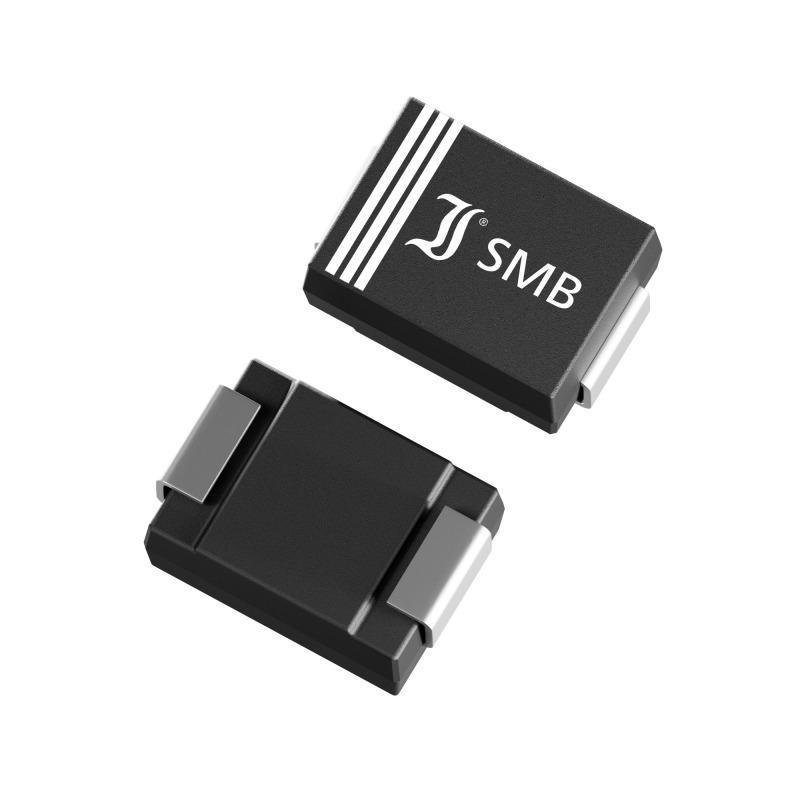

通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

ER2D厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

ER2D数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR ER2D ER2D数据手册

ER2D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.46 ¥ 3.887
10+ $ 0.2289 ¥ 1.9338
100+ $ 0.1438 ¥ 1.2147
500+ $ 0.1221 ¥ 1.0317
1000+ $ 0.1026 ¥ 0.867
3000+ $ 0.068 ¥ 0.5749
9000+ $ 0.054 ¥ 0.4563
库存: 5921
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.88
