首页  >  产品百科  >  UF600K

UF600K

产品分类: 整流二极管/整流桥
产品描述: Ultrafast, P600, 800V, 6A, 100ns, 175°C
供应商型号: 4878-UF600KTB-ND
供应商: Digi-Key
标准整包数: 1

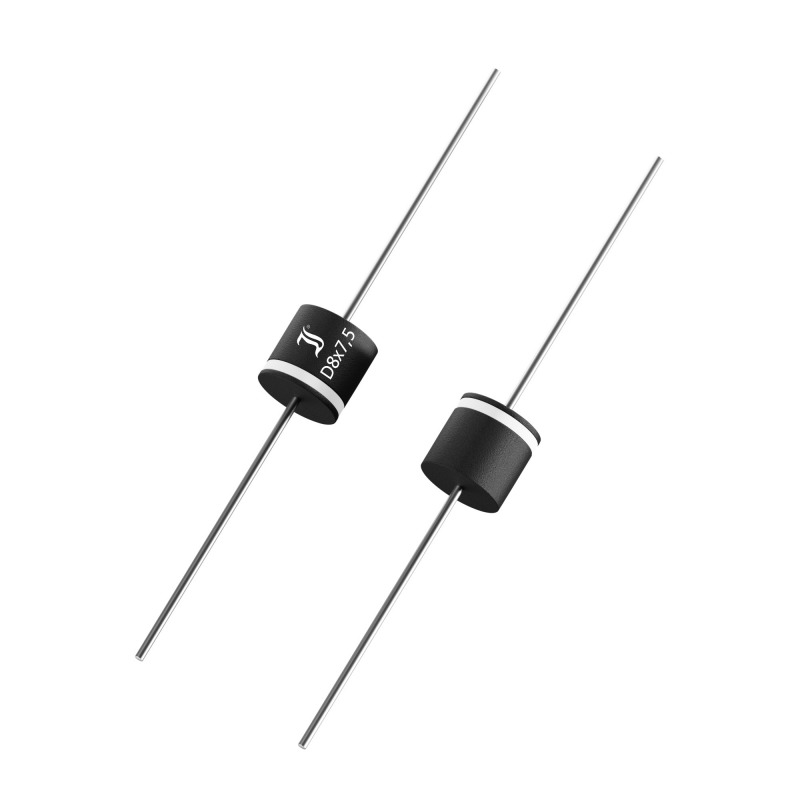

DIOTEC SEMICONDUCTOR 整流二极管/整流桥 UF600K

UF600K概述


    产品简介


    UF600A ... UF600M 超快恢复整流二极管
    超快恢复整流二极管(UF600A...UF600M)是一系列专为高频整流和高速开关设计的高性能二极管。这些二极管以其出色的性能和紧凑的封装而闻名,适用于广泛的工业和商业应用,包括电源转换、通讯设备以及高功率电路。

    技术参数


    - 额定峰值反向电压(VRRM): 50V 至 1000V
    - 最大平均正向电流(IAV): 6A
    - 正向压降(VF): 小于 1.0V(UF600A...UF600D),小于 1.25V(UF600G),小于 1.7V(UF600J...UF600M)
    - 反向恢复时间(trr): 小于 100ns
    - 浪涌正向电流(IFSM): 270A/300A(半正弦波)
    - 最大结温(Tjmax): 175°C
    - 机械尺寸: Ø 8 x 7.5 mm
    - 储存温度范围(TS): -50°C 到 +175°C
    - 焊料及装配条件: 260°C/10s

    产品特点和优势


    - 超高额定峰值反向电压:可达 1000V,适用于高压应用。
    - 高正向浪涌电流能力:能够承受高达 270A 的瞬态电流,确保可靠性。
    - 小型化封装:比行业标准小,适合空间受限的应用。
    - 符合环保标准:RoHS、REACH 和冲突矿物合规。

    应用案例和使用建议


    - 高频整流:适用于高频应用场合,如开关电源中的整流部分。
    - 高速开关:适合需要快速响应的场合,如通信设备中的整流模块。
    - 典型应用:可以用于各种高频逆变器、直流电源和电机控制电路。
    使用建议:
    - 确保电路板上的铜箔有足够的散热面积,以避免过热。
    - 在安装时注意保持引脚距离壳体 10mm 以上以维持环境温度。

    兼容性和支持


    - 兼容性:UF600A...UF600M 二极管与其他标准电路组件高度兼容,易于集成。
    - 支持:Diotec Semiconductor AG 提供详尽的技术文档和支持服务,确保用户能够在开发过程中获得所需帮助。

    常见问题与解决方案


    - 问题:如何判断二极管是否正常工作?
    解决方案:通过测量正向压降和反向漏电流来验证其性能是否符合规范。

    - 问题:在高温环境下二极管能否稳定工作?
    解决方案:请确保散热措施得当,并参考手册中的温度范围。

    总结和推荐


    UF600A ... UF600M 超快恢复整流二极管 是一款极具竞争力的产品,尤其适合高频和高速应用场合。其优异的电气特性和小巧的封装使其成为众多工业和商业应用的理想选择。此外,Diotec Semiconductor AG 提供的全面支持和详尽文档使开发和集成变得更加简单。因此,强烈推荐此系列产品用于需要高可靠性的高频电路中。
    以上是基于所提供的技术手册内容整理出的一篇详细产品说明。希望对您的需求有所帮助。

UF600K参数

参数
配置 -
If - 正向电流 6A
Ir - 反向电流 -
Vr-反向电压 -
反向恢复时间 100ns
正向浪涌电流 270A
通用封装 D-8
安装方式 通孔安装
零件状态 在售
包装方式 散装,卷带包装

UF600K厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

UF600K数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR UF600K UF600K数据手册

UF600K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.2728 ¥ 2.3047
1000+ $ 0.2677 ¥ 2.262
2500+ $ 0.2237 ¥ 1.8903
3500+ $ 0.2223 ¥ 1.8785
5000+ $ 0.1664 ¥ 1.4061
库存: 500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 1152.35
直接购买
加入购物车
