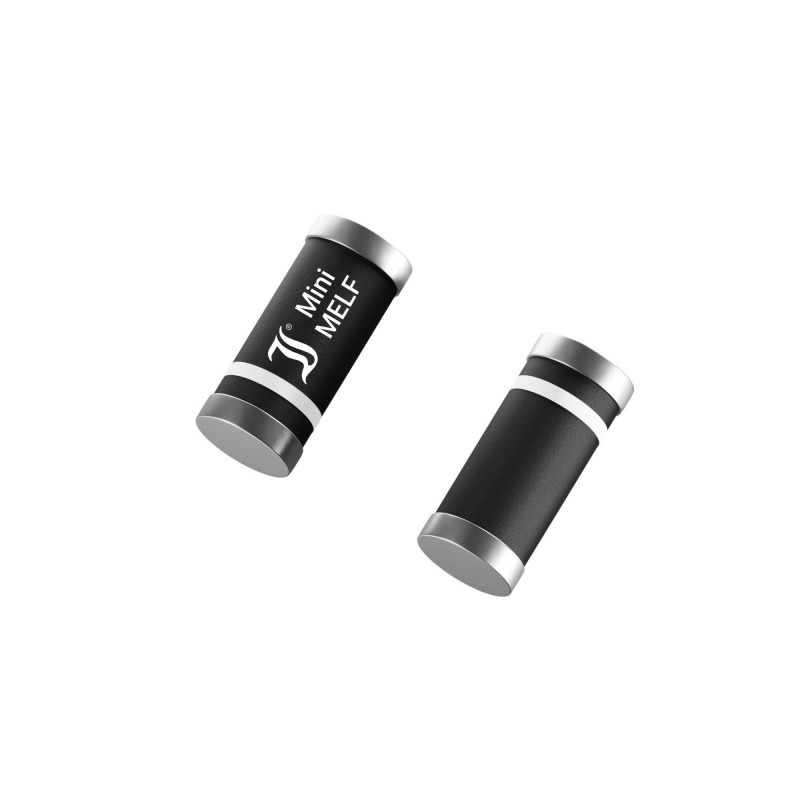

GL1B

产品分类: 整流二极管/整流桥
产品描述: Diode, MiniMelf, 100V, 1A, 175°C
供应商型号: GL1B
供应商: Master
标准整包数: 2500
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 GL1B

GL1B概述

    高性能标准恢复SMD整流二极管:GL1A至GL1M系列
    摘要
    本技术手册旨在详细介绍GL1A至GL1M系列标准恢复SMD整流二极管(SMD-Gleichrichterdioden mit Standard-Sperrverzug)的技术参数、产品特点、应用实例及使用建议。这些二极管具备高可靠性、广泛的工作温度范围和良好的电气特性,适用于50/60 Hz市电整流、电源供应和极性保护等领域。

    1. 产品简介


    产品类型
    - 标准恢复SMD整流二极管(SMD-Gleichrichterdioden mit Standard-Sperrverzug)
    主要功能
    - 用于交流电转换为直流电,例如50/60 Hz市电整流。
    - 提供高性能的电压调节和电流保护。
    - 可应用于各种工业和商业设备中。
    应用领域
    - 50/60 Hz市电整流
    - 电源供应
    - 极性保护

    2. 技术参数


    | 参数 | 规格 |

    | 最大平均正向整流电流 | IFAV = 1 A |
    | 正向电压 | VF1 < 1.2 V |
    | 最大反向重复峰值电压 | VRRM = 50...1000 V |
    | 最大正向浪涌电流 | IFSM = 27/30 A |
    | 反向恢复时间 | trr ~ 1500 ns |
    | 工作温度范围 | TJMAX = 175°C, TS = -50...+175°C |
    | 热阻 | RTHA < 75 K/W, RTHT < 40 K/W |
    标记
    - 白色环表示“阴极”和“标准整流器系列”。
    - 彩色环表示“重复峰值反向电压”。
    具体型号
    - GL1A: VRRM = 50 V, IRSM = 50 V
    - GL1B: VRRM = 100 V, IRSM = 100 V
    - GL1D: VRRM = 200 V, IRSM = 200 V
    - GL1G: VRRM = 400 V, IRSM = 400 V
    - GL1J: VRRM = 600 V, IRSM = 600 V
    - GL1K: VRRM = 800 V, IRSM = 800 V
    - GL1M: VRRM = 1000 V, IRSM = 1000 V

    3. 产品特点和优势


    - 封装兼容:封装与SOD-87兼容。
    - 高功率耗散能力:能在高功率环境中稳定运行。
    - 环保认证:符合RoHS(含例外7a)、REACH、冲突矿物要求。
    - 汽车标准认证:部分型号符合AEC-Q101标准。

    4. 应用案例和使用建议


    典型应用
    - 50/60 Hz市电整流。
    - 电源供应。
    - 极性保护。
    使用建议
    - 确保电路板上的铜箔面积足够大(至少25 mm²),以保证散热。
    - 使用前请检查并确认当前应用环境的温度限制。
    优化方案
    - 在大电流环境下使用时,增加外部散热片以提高散热效率。
    - 对于长期工作在高温环境下的应用,考虑选择更高额定值的产品。

    5. 兼容性和支持


    - 兼容性:与SOD-87封装的其他元件兼容。
    - 厂商支持:提供全面的技术文档、SPICE模型和STEP文件。
    - 维护信息:确保定期检查电路板状态,及时更换老化部件。

    6. 常见问题与解决方案


    问题1:整流器在高温下失效。
    解决办法:增加散热装置,确保整流器工作温度不超过175°C。
    问题2:电路中的浪涌电流过高导致整流器损坏。
    解决办法:安装合适的浪涌保护装置,如压敏电阻。
    问题3:正向电压波动过大。
    解决办法:检查电源稳定性,必要时增加滤波电容。

    7. 总结和推荐



    总结


    - GL1A至GL1M系列标准恢复SMD整流二极管以其高可靠性、宽工作温度范围和优良的电气性能,在众多工业和商业应用中表现出色。
    - 它们特别适合需要高耐压和大电流的应用场合,如50/60 Hz市电整流和电源供应。
    推荐
    - 强烈推荐此系列产品用于各种需要高效整流和电流保护的应用场合。通过合理使用和维护,可以显著提升系统的整体性能和可靠性。
    以上信息均根据技术手册内容整理而来,仅供参考。对于特定应用,请咨询专业技术人员进行详细评估。

GL1B参数

参数
反向恢复时间 1.5μs
正向浪涌电流 27A
配置 -
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 100V
通用封装 MELF
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

GL1B厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

GL1B数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR GL1B GL1B数据手册

GL1B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.0213 ¥ 0.1802
10000+ $ 0.0193 ¥ 0.1604
25000+ $ 0.019 ¥ 0.1577
50000+ $ 0.0169 ¥ 0.1401
100000+ $ 0.0166 ¥ 0.1356
150000+ $ 0.0161 ¥ 0.1322
250000+ $ 0.0158 ¥ 0.1296
500000+ $ 0.0158 ¥ 0.1296
库存: 82500
起订量: 2500 增量: 0
交货地:
最小起订量为:2500
合计: ¥ 450.5
