KBPC3512WP

产品分类: 整流二极管/整流桥
产品描述: Bridge, 1-ph, KBPC, 1200V, 35A, 150°C
供应商型号: UA-KBPC3512WP
供应商: 海外现货
标准整包数: 1

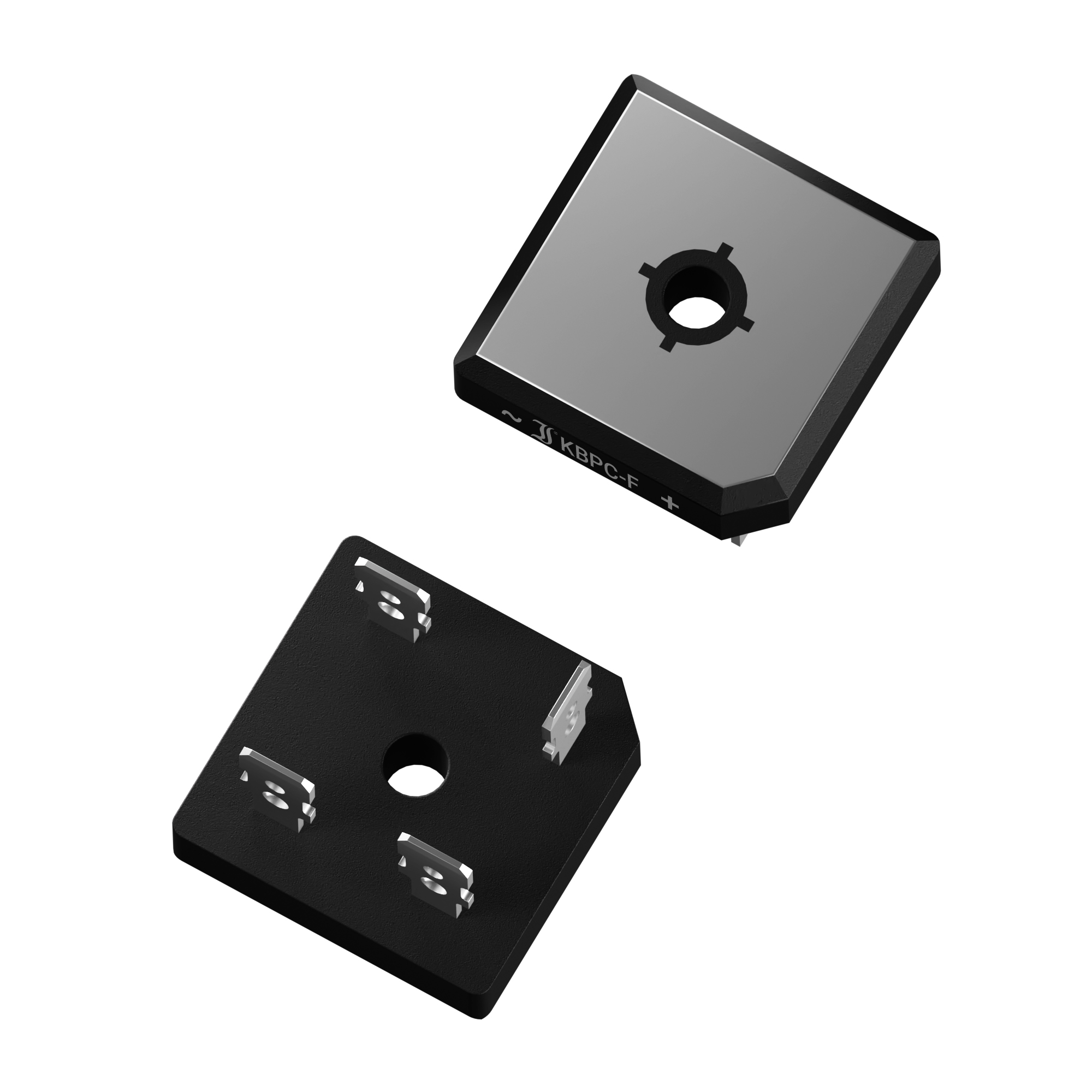

DIOTEC SEMICONDUCTOR 整流二极管/整流桥 KBPC3512WP

KBPC3512WP概述


    产品简介


    KBPC3500FP|WP至KBPC3516FP|WP 单相桥式整流器
    KBPC系列单相桥式整流器是一种广泛应用于各种电源系统中的关键电子元器件。这些整流器采用四只二极管组成的桥式配置,能够高效地将交流电转换为直流电。其主要功能是提供可靠的整流输出电流,适用于50/60Hz的市电整流以及各种商业级电源供应装置。

    技术参数


    - 最大输入电压(VVRMS):
    - KBPC3500FP|WP 至 KBPC3510FP|WP: 55°C 时 70V 至 1000V
    - KBPC3512FP|WP 至 KBPC3516FP|WP: 55°C 时 800V 至 1600V
    - 重复峰值反向电压(VRRM):
    - 100V 至 1600V
    - 连续整流输出电流(IFAV):
    - 35A
    - 正向电压降(VF):
    - <1.1V @ 25°C
    - 正向整流电流(IFRM):
    - 80A
    - 正向浪涌电流(IFSM):
    - 50Hz 或 60Hz 下:KBPC3500FP|WP 至 KBPC3510FP|WP: 375A/400A;KBPC3512FP|WP 至 KBPC3516FP|WP: 300A/330A
    - 工作温度范围(Tj/Ts):
    - -50°C 至 +150°C
    - 最大结温(Tjmax):
    - 150°C

    产品特点和优势


    KBPC系列单相桥式整流器具备以下几个显著特点和优势:
    - 四只二极管的桥式配置:确保高效的交流到直流转换。
    - 认证标志:UL认证(E175067),符合AEC-Q101标准。
    - 高电压等级:最大反向恢复电压可达1600V。
    - 多种安装方式:支持Fast-on端子(FP)和线端子(WP)两种安装方式。
    - 环保材料:塑料外壳带隔离铝底板,符合RoHS标准。
    - 快速恢复时间:典型反向恢复时间为1500ns,适用于高频应用。

    应用案例和使用建议


    应用案例
    - 50/60Hz市电整流:广泛用于家用电器、工业设备的电源整流部分。
    - 商用电源供应:适用于各种商业级电源供应装置。
    使用建议
    - 在设计电路时,确保散热设计合理,以防止因过热导致性能下降或损坏。
    - 对于需要高频率应用的场合,选择具有低正向压降和快速恢复特性的型号。
    - 在高温环境下使用时,建议进行详细的热分析,以避免因温度过高影响正常工作。

    兼容性和支持


    - 兼容性:本系列产品与多种商业级电源供应装置兼容,适合广泛的工业和消费电子产品应用。
    - 厂商支持:Diotec Semiconductor AG提供详细的技术文档和支持服务,包括SPICE模型和STEP文件,以便于工程师进行设计验证和模拟。

    常见问题与解决方案


    1. 问题:工作时发热严重
    - 解决方法:确保有足够的散热措施,例如加装散热片或风扇,改善散热效果。
    2. 问题:正向压降较高
    - 解决方法:检查连接线路是否过长,接触不良,或者更换为较低正向压降的型号。
    3. 问题:反向恢复时间较长
    - 解决方法:确认是否选择了合适的型号,或者考虑使用其他快速恢复的二极管。

    总结和推荐


    综上所述,KBPC系列单相桥式整流器凭借其高效的整流能力、高可靠性以及多样化的安装方式,在多个应用领域展现出卓越的性能。特别是对于需要处理大功率、高频信号的应用场合,这款整流器提供了可靠的选择。因此,强烈推荐在各种商业级电源供应装置中使用这一系列的产品。

KBPC3512WP参数

参数
反向恢复时间 1.5μs
正向浪涌电流 300A
配置 -
If - 正向电流 35A
Ir - 反向电流 10μA
Vr-反向电压 1.2KV
长*宽*高 28.6mm*28.6mm*7.3mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

KBPC3512WP厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

KBPC3512WP数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR KBPC3512WP KBPC3512WP数据手册

KBPC3512WP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.7125 ¥ 14.3508
88+ $ 1.7 ¥ 14.246
210+ $ 1.65 ¥ 13.827
467+ $ 1.55 ¥ 12.989
库存: 120
起订量: 74 增量: 160
交货地:
最小起订量为:1
合计: ¥ 14.35
直接购买
加入购物车
