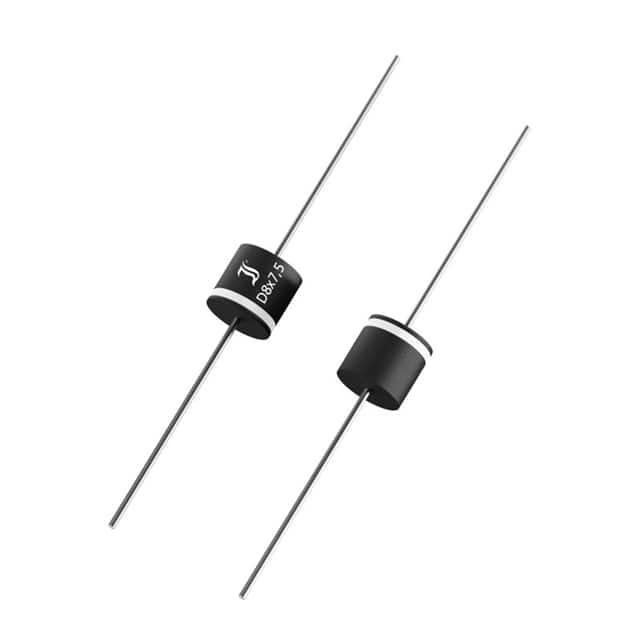

UF600M

产品分类: 整流二极管/整流桥
产品描述: Ultrafast, P600, 1000V, 6A, 100ns, 175°C
供应商型号: DV-30146960
供应商: 海外现货
标准整包数: 5
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 UF600M

UF600M概述

    UF600A ... UF600M Ultrafast Recovery Rectifier Diodes 技术手册

    1. 产品简介


    UF600A ... UF600M 是由 Diotec Semiconductor AG 生产的超快恢复整流二极管系列。该系列具有高可靠性、小型化封装以及出色的电气特性,适用于高频整流和高速开关的应用场合。它们广泛应用于商业和工业领域,同时也提供符合汽车标准的版本(AEC-Q101)。

    2. 技术参数


    - 额定反向峰值电压 (VRRM):50V 至 1000V
    - 最大平均正向电流 (IFAV):6A
    - 最大正向浪涌电流 (IFSM):270A/300A
    - 反向恢复时间 (trr):≤100ns
    - 最大结温 (Tjmax):175°C
    - 最大存储温度 (Ts):-50°C 至 +175°C
    - 反向漏电流 (IR):在 25°C 时 ≤10μA
    - 典型结电容 (Cj):在 4V 时为 70pF
    - 热阻 (RthA):小于 14 K/W
    - 重量:约 1.3g
    - 包装形式:弹药式盘装(每卷 500 个)

    3. 产品特点和优势


    - 高反向峰值电压 (VRRM):高达 1000V,满足各种高压应用需求。
    - 大正向浪涌电流 (IFSM):能够承受瞬时高电流冲击。
    - 小封装尺寸:比行业标准封装更小,适合空间受限的设计。
    - 符合环保要求:RoHS、REACH 和冲突矿物合规。
    - 快速恢复时间 (trr):小于 100ns,适合高频应用。
    - 汽车级标准:某些型号符合 AEC-Q101 汽车标准。

    4. 应用案例和使用建议


    - 典型应用:高频整流和高速开关。
    - 具体使用场景:
    - 高频电源转换器中作为整流元件。
    - 在高速通信设备中作为开关元件。
    - 使用建议:
    - 确保散热良好,以避免高温导致的损坏。
    - 在设计电路时考虑并联多个二极管以提高耐压和电流能力。
    - 选择合适的电压等级,确保 VRRM 大于预期的最大电压。

    5. 兼容性和支持


    - 兼容性:该系列二极管可以与市场上常见的电源转换器和其他开关电路兼容。
    - 厂商支持:Diotec Semiconductor AG 提供详细的技术支持文档和在线技术支持。

    6. 常见问题与解决方案


    - 问题 1:过高的反向恢复时间导致效率下降。
    - 解决方案:检查二极管是否正确安装,确保良好的散热条件。
    - 问题 2:二极管过热导致失效。
    - 解决方案:增加散热片或使用更大的热沉,确保良好的散热条件。
    - 问题 3:频繁出现的反向漏电流。
    - 解决方案:确认二极管未受物理损伤,如引脚弯曲或焊点不良。

    7. 总结和推荐


    UF600A ... UF600M 系列超快恢复整流二极管在高频整流和高速开关应用中表现出色,具备高性能和高可靠性。对于需要高反向电压、高浪涌电流处理能力和小型化的应用场合,该系列二极管是一个理想的选择。Diotec Semiconductor AG 提供全面的技术支持和文档,使其成为市场上极具竞争力的产品之一。
    推荐使用 UF600A ... UF600M 系列超快恢复整流二极管,尤其是在高频整流和高速开关等应用中。

UF600M参数

参数
Ir - 反向电流 10μA
Vr-反向电压 -
反向恢复时间 100ns
正向浪涌电流 270A
配置 -
If - 正向电流 6A
通用封装 D-8
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

UF600M厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

UF600M数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR UF600M UF600M数据手册

UF600M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.2143 ¥ 1.8276
500+ $ 0.2017 ¥ 1.7201
库存: 730
起订量: 110 增量: 5
交货地:
最小起订量为:100
合计: ¥ 182.76
直接购买
加入购物车
