KBPC604

产品分类: 整流二极管/整流桥
产品描述: Bridge, 1-ph, KBPC6, 400V, 6A, 150°C
供应商型号: DV-17000173
供应商: 海外现货
标准整包数: 1

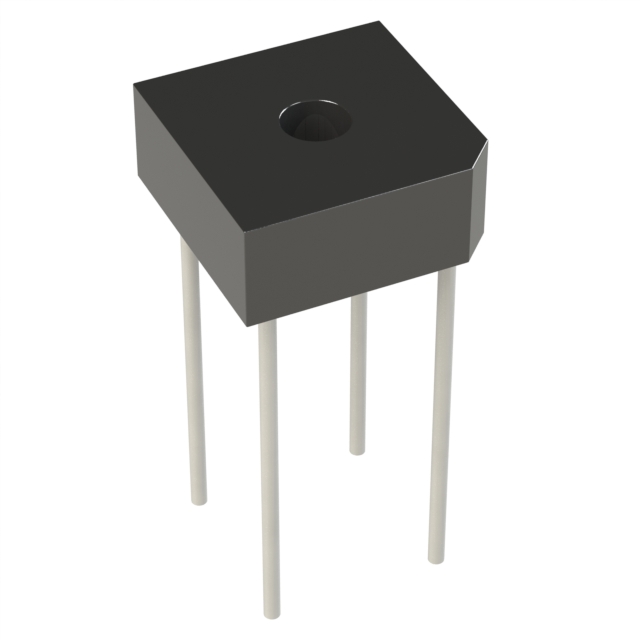

DIOTEC SEMICONDUCTOR 整流二极管/整流桥 KBPC604

KBPC604概述

    电子元器件产品技术手册:KBPC600...KBPC610 单相二极管桥式整流器

    产品简介


    KBPC600...KBPC610 是一款单相二极管桥式整流器(Single Phase Diode Bridge Rectifier),适用于 50/60Hz 的交流电整流和电源供应。这些产品采用四只二极管以桥式配置排列,适用于自由安装或散热片装配。该系列具有商业和工业级质量标准,且部分型号符合AEC-Q101汽车认证标准。

    技术参数


    - 最大输入电压:35V 到 1000V(取决于型号)
    - 峰值反向电压:50V 到 1000V(取决于型号)
    - 连续输出电流:自由安装时为 3.8A 到 6.0A(取决于型号)
    - 瞬态浪涌电流:110A/125A(取决于型号)
    - 正向电压降:小于 1.2V
    - 结温:-50°C 至 +150°C
    - 封装材料:UL 94V-0 级阻燃材料
    - 热阻:结到空气 22K/W,结到外壳 3.3K/W

    产品特点和优势


    - 四只二极管的桥式配置:提供高效的整流性能。
    - UL 认证:符合严格的国际安全标准。
    - 符合 RoHS、REACH 和冲突矿物法规:确保环保合规性。
    - 机械数据:可选包装方式为卡纸盘装,每个约重 3.5g。

    应用案例和使用建议


    KBPC600...KBPC610 广泛应用于 50/60Hz 交流电网的整流和各类电源供应系统。为了达到最佳效果,建议在安装时注意保持引线远离外壳 5mm 的位置,以防止过热影响产品性能。

    兼容性和支持


    - 兼容性:设计上适用于多种电源应用,支持自由安装或散热片装配。
    - 技术支持:可以通过官方网站获取最新的数据手册和技术支持。

    常见问题与解决方案


    - 问题:产品在高温环境下可能过热。
    - 解决方法:使用适当的散热片或保持设备周围良好的通风条件。
    - 问题:长时间运行后,产品可能会出现过压情况。
    - 解决方法:确保负载条件不超过规定限制,并考虑使用额外的过压保护措施。

    总结和推荐


    KBPC600...KBPC610 单相二极管桥式整流器具备高效、可靠和易于安装的特点,适用于各种电源应用。其卓越的性能和广泛的应用范围使其成为市场上值得信赖的选择。对于需要高性能整流器的工程师和制造商来说,这款产品无疑是一个理想的选择。

KBPC604参数

参数
正向浪涌电流 110A
配置 -
If - 正向电流 3.8A
Ir - 反向电流 5μA
Vr-反向电压 400V
反向恢复时间 1.5μs
长*宽*高 15.2mm*15.2mm*6.3mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,散装

KBPC604厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

KBPC604数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR KBPC604 KBPC604数据手册

KBPC604封装设计

查看详情并下载
Symbol
Footprint
3D Model
