EM513-AQ

产品分类: 整流二极管/整流桥
产品描述: Diode, DO-41, 1600V, 1A, 175°C, AEC-Q101
供应商型号: DV-30253711
供应商: 海外现货
标准整包数: 25

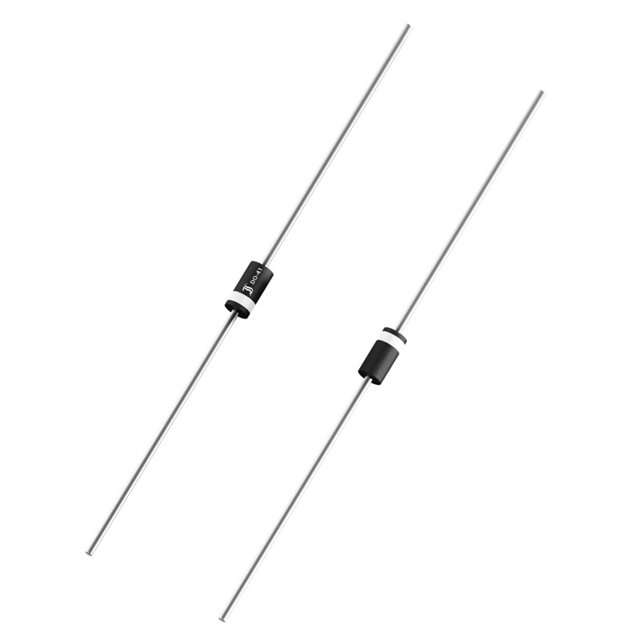

DIOTEC SEMICONDUCTOR 整流二极管/整流桥 EM513-AQ

EM513-AQ概述

    1N4001GP至1N4007GP及EM513-AQ标准恢复整流二极管

    产品简介


    标准恢复整流二极管(如1N4001GP至1N4007GP及EM513-AQ)广泛应用于50/60Hz交流电源整流、电源供应及极性保护等领域。这类二极管具备优异的电气特性和可靠的工作性能,适用于多种工业与消费电子产品。

    技术参数


    - 电流:最大平均正向整流电流IFAV为1A,在TA=75°C时。
    - 电压:重复峰值反向电压VRRM范围从50V到1600V。
    - 峰值反向电压:最大瞬态反向电压VRSM范围从50V到2000V。
    - 热阻抗:结-环境热阻RthA<45K/W,结-引脚热阻RthL<15K/W。
    - 反向恢复时间:典型的反向恢复时间为1500ns。
    - 电气特性:最大正向压降VF<1.1V,结温Tj范围为-50°C至+175°C。
    - 泄漏电流:在Tj = 25°C和Tj = 125°C时,瞬态反向电流IR分别小于5μA和50μA。
    - 封装尺寸:直径约为2.6±0.2mm,高度约为5.1mm。

    产品特点和优势


    - 玻璃钝化结:提供更长的使用寿命和更高的可靠性。
    - 符合环保要求:符合RoHS、REACH和冲突矿产法规。
    - 高耐热性:结温范围宽泛,可在极端环境下稳定工作。
    - 高反向击穿电压:提供不同的型号以满足不同应用需求。
    - 高浪涌电流能力:具备出色的浪涌电流处理能力,可应对瞬态电压冲击。

    应用案例和使用建议


    这些二极管被广泛用于各种电源转换应用,例如在50/60Hz交流电整流电路中作为整流组件。为了提高系统稳定性,建议使用适当的散热措施来确保结温不超过允许的最大值。在设计高功率应用时,应考虑选用具有更高浪涌电流额定值的型号,以防止损坏。

    兼容性和支持


    这些二极管可以与其他符合标准的电子元件兼容,适用于广泛的电子系统。厂商提供了详细的技术支持和维护文档,帮助客户快速解决问题并优化系统性能。

    常见问题与解决方案


    1. 问题:如何确定最适合的应用场景?
    - 解决方案:根据具体应用的电流、电压和频率要求选择合适型号。建议参考制造商提供的典型应用示例。
    2. 问题:在高温环境下,二极管的性能会受到何种影响?
    - 解决方案:确保系统设计中有足够的散热机制,以维持结温在安全范围内。可查阅制造商提供的热阻抗数据进行计算。
    3. 问题:如何检测反向恢复时间是否符合预期?
    - 解决方案:使用专业的测试设备测量,同时确保测试条件与制造商提供的技术参数一致。

    总结和推荐


    总体而言,1N4001GP至1N4007GP及EM513-AQ标准恢复整流二极管是高性能、高可靠性的产品。它们具备广泛的应用场景和优秀的电气特性,适用于多种电力转换应用。我们强烈推荐使用这些二极管,特别是在需要高可靠性和高效率的应用环境中。

EM513-AQ参数

参数
Vr-反向电压 -
反向恢复时间 1.5μs
正向浪涌电流 27A
配置 -
If - 正向电流 1A
Ir - 反向电流 5μA
通用封装 DO-41
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

EM513-AQ厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

EM513-AQ数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR EM513-AQ EM513-AQ数据手册

EM513-AQ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.0546 ¥ 0.4659
1000+ $ 0.0546 ¥ 0.4659
库存: 4625
起订量: 450 增量: 25
交货地:
最小起订量为:250
合计: ¥ 116.47
