GL1M

产品分类: 整流二极管/整流桥
产品描述: Diode, MiniMelf, 1000V, 1A, 175°C
供应商型号: UA-GL1M
供应商: 海外现货
标准整包数: 2500
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 GL1M

GL1M概述

    光电二极管技术手册

    产品简介


    光电二极管(GL1A至GL1M系列)是一种表面贴装型标准恢复整流二极管,适用于广泛的商业和工业应用。这些二极管具有高功率耗散能力,且符合RoHS、REACH和冲突矿产法规,可以用于50/60 Hz交流电源整流、电源供应和极性保护等领域。

    技术参数


    | 参数 | 描述 |

    | 额定正向平均电流 (IFAV) | 1 A |
    | 正向电压 (VF) | < 1.2 V (GL1A至GL1M) |
    | 结温最大值 (Tjmax) | 175°C |
    | 最大重复峰值反向电压 (VRRM) | 50...1000 V |
    | 最大浪涌反向电流 (IFSM) | 27/30 A |
    | 反向恢复时间 (trr) | ~1500 ns |

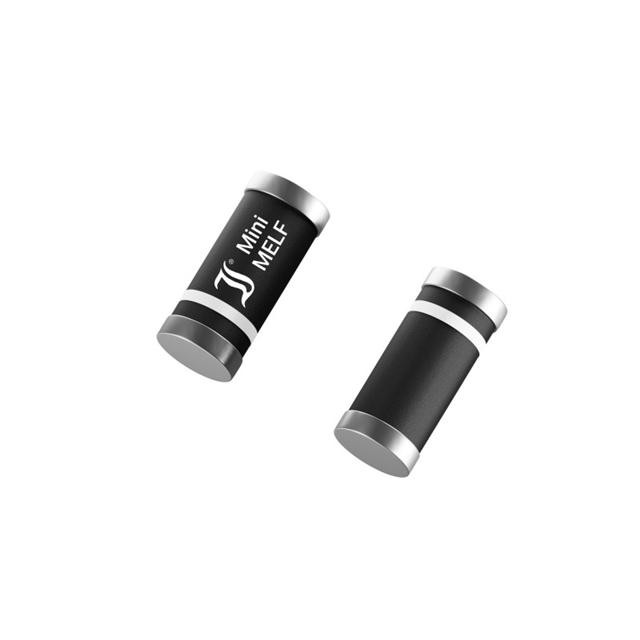

    | 包装尺寸 (DO-213AA) | Plastic MiniMELF |
    | 热阻 (RthA) | < 75 K/W (典型值) |
    | 热阻 (RthT) | < 40 K/W (典型值) |

    产品特点和优势


    - 高功率耗散能力:非常适合需要处理高电流的应用场景。
    - 环保材料:符合RoHS、REACH和冲突矿产法规,确保产品对环境友好。
    - 机械结构:采用MiniMELF塑料封装,保证良好的机械强度和热稳定性。
    - 标准化包装:提供带卷式包装,便于自动化生产线上的安装。

    应用案例和使用建议


    这些光电二极管在电源整流、电源供应和极性保护中广泛应用。例如,在50/60 Hz交流电源整流中,通过调整二极管的选择来实现最佳的整流效果。在选择和使用时,需要注意以下几点:
    - 额定电流:根据具体应用需求选择合适的型号,确保在峰值电流情况下不会超过额定电流。
    - 散热管理:在高温环境下使用时,需特别注意散热设计,以避免过热导致的损坏。

    兼容性和支持


    - 兼容性:与SOD-87封装兼容,易于与现有的电路板集成。
    - 支持:制造商提供了详细的文档和支持服务,包括SPICE模型和STEP文件,便于设计和验证。

    常见问题与解决方案


    - 问题1:如何判断二极管的工作状态?
    - 解决方案:可以通过测量其正向电压和反向电流来判断二极管是否正常工作。如果测量结果超出规定范围,可能需要更换二极管。

    - 问题2:在高温环境下如何确保散热?
    - 解决方案:在电路板上使用大面积铜箔作为散热垫,增加散热面积,并考虑添加散热片或使用散热胶来进一步提升散热效果。

    总结和推荐


    综上所述,光电二极管(GL1A至GL1M系列)是一款具有高可靠性和广泛适用性的产品,特别适合需要高电流整流和电源供应的应用。其符合环保标准并具备良好的机械强度,是商业和工业应用的理想选择。我们强烈推荐使用该系列产品,特别是在需要高性能和可靠性的场合。
    如果您有任何其他问题或需要更多详细信息,请随时联系我们。

GL1M参数

参数
Vr-反向电压 1KV
反向恢复时间 1.5μs
正向浪涌电流 27A
配置 -
If - 正向电流 1A
Ir - 反向电流 5μA
通用封装 MELF
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

GL1M厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

GL1M数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR GL1M GL1M数据手册

GL1M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.0344 ¥ 0.2881
7500+ $ 0.033 ¥ 0.2765
17500+ $ 0.0303 ¥ 0.2535
库存: 42500
起订量: 5000 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 720.25
