US2G

产品分类: 整流二极管/整流桥
产品描述: Ultrafast, SMB, 400V, 2A, 50ns, 150°C
供应商型号: UA-US2G
供应商: 海外现货
标准整包数: 3000

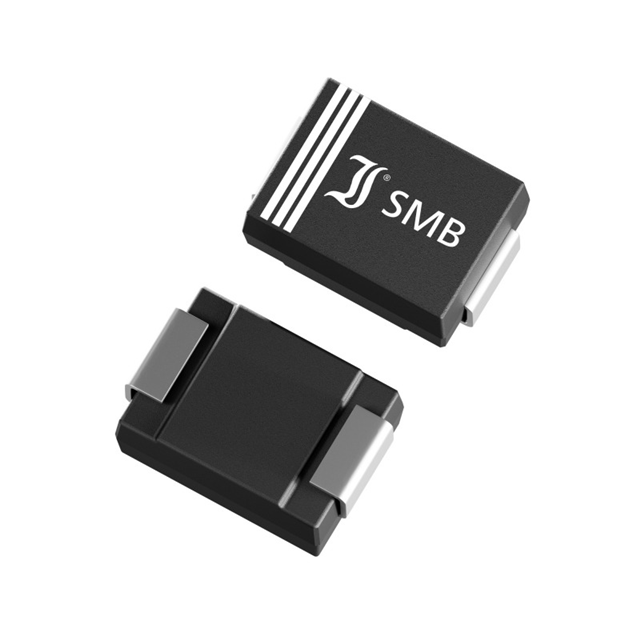

DIOTEC SEMICONDUCTOR 整流二极管/整流桥 US2G

US2G概述

    US2A ... US2M Ultrafast Recovery SMD Rectifier Diodes

    产品简介


    US2A 至 US2M 系列是一系列超快速恢复表面贴装整流二极管。这些二极管专为高频整流和高速开关应用设计。主要应用于各种商业级电子产品中,具有优秀的性能和可靠性。

    技术参数


    - 型号:US2A ... US2M
    - 反向电压(VRRM):50 V 至 1000 V
    - 最大平均正向电流(IFAV):2 A
    - 正向压降(VF):1.0 V 至 1.7 V
    - 峰值反向电流(IRSM):50 A 至 55 A
    - 超快恢复时间(trr):50 ns 至 75 ns
    - 工作温度范围:-50°C 至 +150°C
    - 最大工作结温(Tjmax):150°C
    - 封装尺寸:SMB / DO-214AA
    - 重量:约 0.1 克
    - 存储温度范围:-50°C 至 +150°C
    - 防潮等级:MSL = 1

    产品特点和优势


    - 高耐压能力:最高反向电压可达到 1000 V,适用于多种高压应用。
    - 超快恢复时间:恢复时间小于 75 ns,保证高频整流和高速开关的应用需求。
    - 低正向压降:正向压降在不同型号中低于 1.7 V,有助于减少功耗和提高效率。
    - 符合环保标准:符合 RoHS、REACH 和冲突矿物法规,适合全球市场销售。
    - 机械数据:采用 UL 94V-0 材质,符合严格的防火要求。

    应用案例和使用建议


    - 典型应用:高频整流、高速开关。
    - 使用建议:建议在电路设计时确保铜箔面积大于 50 mm²,以提供良好的散热效果。对于复杂电路,考虑使用热阻较低的安装方式。

    兼容性和支持


    - 兼容性:与常见的 PCB 装配工艺兼容,如 SMT 贴片。
    - 支持:官方提供详细的技术文档和客户支持,确保产品使用的可靠性和性能。

    常见问题与解决方案


    - 问题 1:二极管工作温度过高。
    - 解决办法:检查散热措施,确保安装在铜箔面积足够大的 PCB 上。
    - 问题 2:正向电流不足。
    - 解决办法:更换更高规格的二极管型号,如 US2J 或 US2M。
    - 问题 3:恢复时间较长。
    - 解决办法:确认接线无误,避免不必要的线路损耗,确保使用最低的额定电压。

    总结和推荐


    US2A 至 US2M 系列超快恢复 SMD 整流二极管在高频和高速开关应用中表现出色,具有优异的耐压能力和低功耗特性。这些特点使其成为众多商业级电子产品的理想选择。建议在需要高性能和可靠性的情况下选用这些二极管。总体而言,这些产品具备优秀的市场竞争力和应用潜力,值得推荐。

US2G参数

参数
If - 正向电流 2A
Ir - 反向电流 5μA
Vr-反向电压 400V
反向恢复时间 50ns
正向浪涌电流 50A
配置 -
通用封装 SMB(DO-214AA)
安装方式 贴片安装
包装方式 卷带包装

US2G厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

US2G数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR US2G US2G数据手册

US2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
