首页  >  产品百科  >  GL34J

GL34J

产品分类: 整流二极管/整流桥
产品描述: Diode, MiniMelf, 600V, 0.5A, 175°C
供应商型号: UA-GL34J
供应商: 海外现货
标准整包数: 2500
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 GL34J

GL34J概述

    # 产品介绍:GL34A至GL34M硅整流二极管

    1. 产品简介


    GL34A至GL34M系列硅整流二极管是专为表面贴装技术(SMT)设计的高性能产品。这类二极管主要用于电源转换、整流电路和其他需要高可靠性、稳定性的应用场合。它们具有低功耗、高耐压、小体积等优点,广泛应用于通信、计算机、汽车电子等领域。

    2. 技术参数


    | 参数 | 值 |

    | 额定电流 | 0.5 A |
    | 最大重复峰值反向电压 | 50V ~ 1000V |

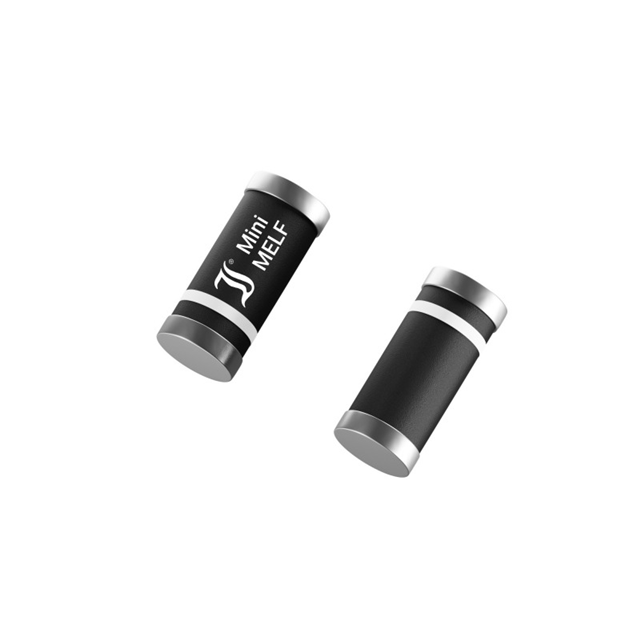

    | 塑料外壳 | MiniMELF DO-213AA |
    | 重量 | 约0.04g |
    | 储存温度 | -50°C ~ +175°C |
    | 额定工作温度 | -50°C ~ +175°C |
    | 典型正向电压 | GL34A~GL34M:1.2V |
    | 典型反向漏电流 | Tj=25°C:5μA |
    | Tj=125°C:50μA |
    | 典型反向恢复时间 | 1.5μs |
    | 热阻抗 | RthA < 150 K/W |
    | RthT < 70 K/W |

    3. 产品特点和优势


    - 高效能:具有优异的正向电压降和反向漏电流性能,确保电路的高效运行。
    - 高可靠性:采用MiniMELF塑料外壳,UL 94V-0级材料,提高耐热性和稳定性。
    - 广泛应用:适用于多种应用环境,如通信设备、计算机系统和汽车电子。
    - 高稳定性:在极端温度条件下仍能保持良好的工作性能。

    4. 应用案例和使用建议


    应用案例
    - 电源转换器:GL34A至GL34M二极管可用于AC/DC转换器中,实现高效的电压整流。
    - 汽车电子:适用于车载充电器、DC/DC转换器等,提供稳定的直流输出。
    使用建议
    - 在高温环境下使用时,确保有足够的散热措施,以避免因过热导致性能下降。
    - 尽量选择适合应用需求的型号,如根据实际工作电压选择相应的VRRM值。

    5. 兼容性和支持


    这些二极管可以与标准SMT工艺设备兼容,且可直接焊接于PCB板上。厂商提供了详尽的技术文档和支持服务,以帮助客户更好地理解和应用这些产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 加强散热,使用散热片或散热膏 |
    | 正向电压降过高 | 检查连接电阻是否合适 |
    | 反向漏电流过大 | 更换新的二极管 |

    7. 总结和推荐


    GL34A至GL34M系列硅整流二极管以其高效能、高可靠性和广泛应用范围成为市场上的一颗明星产品。其优异的热稳定性、低功耗特性和高耐压能力使其成为各种应用的理想选择。强烈推荐使用这一系列的产品,特别是对于追求高效率和可靠性的应用场合。

GL34J参数

参数
If - 正向电流 500mA
Ir - 反向电流 5μA
Vr-反向电压 -
反向恢复时间 1.5μs
正向浪涌电流 8.5A
配置 -
长*宽*高 3.5mm(长度)
通用封装 MELF
安装方式 贴片安装
应用等级 商用级
包装方式 卷带包装

GL34J厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

GL34J数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR 整流二极管/整流桥 DIOTEC SEMICONDUCTOR GL34J GL34J数据手册

GL34J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.0328 ¥ 0.2744
7500+ $ 0.0314 ¥ 0.2629
20000+ $ 0.0288 ¥ 0.2409
库存: 5000
起订量: 5000 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 686
