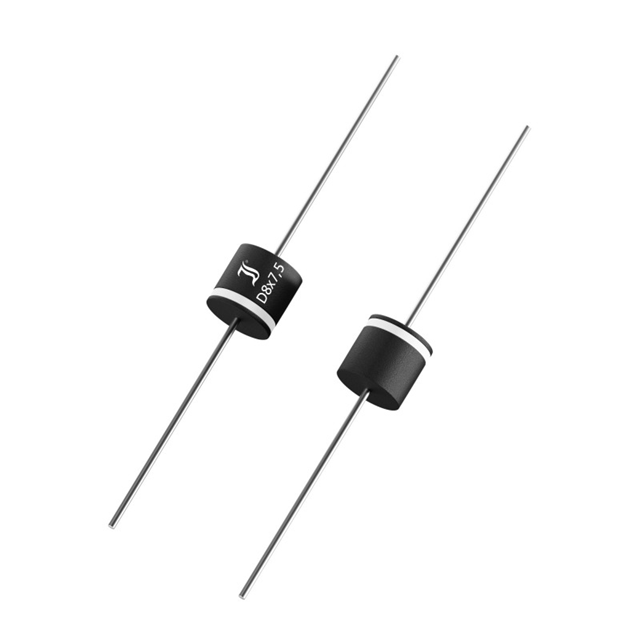

5KP36CA

产品分类: TVS二极管/ESD抑制器
产品描述: TVS, P600, 175°C, 5000W, 36V, Bidir
供应商型号: BN-5KP36CA
供应商: 海外现货
标准整包数: 1
DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 5KP36CA

5KP36CA概述


    产品简介


    5KP6.5 ... 5KP120CA系列瞬态电压抑制二极管
    这些瞬态电压抑制二极管(TVS)是一种高效且可靠的电路保护装置,设计用于各种应用领域。它们的主要功能是提供过电压保护,适用于各种负载释放二极管及汽车电源系统中的负载丢弃保护。这类产品广泛应用于消费级电子设备、工业控制设备和汽车电子产品中。

    技术参数


    | 参数 | 值 |

    | 峰值脉冲功率损耗 (10/1000 µs波形) | 5000 W |
    | 持续稳态功率损耗 (TA = 50°C) | 8 W |
    | 最大正向浪涌电流 (半正弦波,60 Hz) | 400 A |
    | 工作结温范围 | -50°C 至 +175°C |
    | 存储温度范围 | -50°C 至 +175°C |
    | 最大瞬间正向电压 (IF = 100 A) | < 3.5 V |
    | 热阻 (结到环境) | 16 K/W |
    | 热阻 (结到引脚) | 4 K/W |

    产品特点和优势


    1. 双向和单向版本:可根据不同应用需求选择合适的版本。
    2. 峰值脉冲功率高达5000 W:具备出色的瞬时能量吸收能力。
    3. 响应时间快:能快速响应并保护电路免受电压瞬变的影响。
    4. 紧凑型封装:尺寸比行业标准小,节省空间。
    5. 环保合规:符合RoHS、REACH和冲突矿物标准,满足全球环保要求。

    应用案例和使用建议


    这些TVS二极管非常适合用于过电压保护、负载释放二极管以及汽车电源系统的负载丢弃保护。例如,在汽车电源系统中,这些二极管可以防止由于电感性负载突然断开而引起的瞬时高压冲击。使用时需要注意散热,确保引脚距离二极管外壳至少10 mm以避免过热问题。

    兼容性和支持


    这些二极管已通过AEC-Q101认证,适用于汽车级应用。供应商提供必要的技术支持,确保客户能够顺利集成这些组件。对于其他电子元器件或设备,建议查阅制造商提供的兼容性指南。

    常见问题与解决方案


    1. 问题:二极管在高环境温度下无法正常工作。
    解决方案:确保二极管周围有足够的散热空间,并尽量避免高温环境。
    2. 问题:二极管发生击穿现象。
    解决方案:检查二极管的工作电压是否超过额定范围,并确保正确安装和连接。
    3. 问题:二极管损坏。
    解决方案:确认是否超过了峰值脉冲功率,如果是,则需要更换更高功率等级的二极管。

    总结和推荐


    总体来看,5KP6.5 ... 5KP120CA系列瞬态电压抑制二极管具有强大的保护能力和快速响应时间,非常适合于需要高可靠性的电路保护应用。其紧凑的设计和环保特性使其成为市场上极具竞争力的产品。强烈推荐在需要过电压保护的应用中使用该系列产品。

5KP36CA参数

参数
峰值脉冲功率 5KW
极性 双向
工作电压 36V
箝位电压 58.1V
击穿电压 40V
峰值脉冲电流 87.8A
长*宽*高 7.5mm(长度)*8mm(高度)
通用封装 D-8
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装,弹夹装

5KP36CA厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

5KP36CA数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 DIOTEC SEMICONDUCTOR 5KP36CA 5KP36CA数据手册

5KP36CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.847 ¥ 7.2249
250+ $ 0.7623 ¥ 6.5024
1000+ $ 0.6897 ¥ 5.8831
库存: 480
起订量: 111 增量: 0
交货地:
最小起订量为:100
合计: ¥ 722.49
