5KP12CA

产品分类: TVS二极管/ESD抑制器
产品描述: TVS, P600, 175°C, 5000W, 12V, Bidir
供应商型号: SEC-5KP12CA
供应商: 海外现货
标准整包数: 1

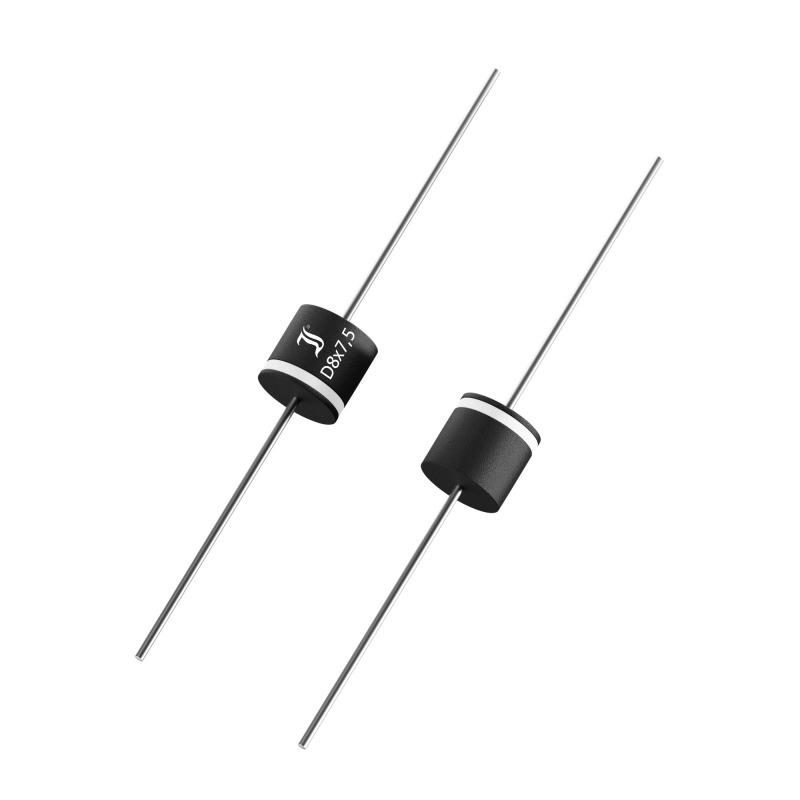

DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 5KP12CA

5KP12CA概述


    产品简介


    5KP6.5 ... 5KP120CA Transient Voltage Suppressor Diodes
    瞬态电压抑制二极管(Transient Voltage Suppressor Diodes,TVS)是一种专门设计用于保护电路免受电压瞬变损害的半导体器件。本产品系列涵盖了从6.5V到120V的不同电压等级,适用于多种应用领域,如汽车供电系统中的负载断开保护、反向电流阻隔和过压防护等。这些二极管具备快速响应能力和卓越的电气特性,能够有效地抑制瞬态电压尖峰,确保电路的安全稳定运行。

    技术参数


    - 峰值脉冲功率:5000 W(10/1000 µs脉冲波形)
    - 最大稳态功率耗散:8 W(TA=50°C)
    - 峰值正向浪涌电流:400 A(半正弦波,8.3 ms)
    - 最高额定工作温度:175°C
    - 启动击穿电压范围:6.5 V 至 120 V
    - 反向漏电流最大值:10 µA(在击穿电压时)
    - 典型钳位电压:约133 V(IPPm 10/1000 µs)

    产品特点和优势


    5KP6.5 ... 5KP120CA系列具有以下显著特点和优势:
    - 双向和单向版本:可以满足不同应用场景的需求。
    - 高瞬态功率吸收能力:高达5000 W(10/1000 µs脉冲波形),能有效应对各种瞬态电压尖峰。
    - 快速响应时间:有助于快速抑制瞬态电压,保护敏感电子设备。
    - 小封装尺寸:比行业标准更紧凑,节省空间。
    - 环保认证:符合RoHS、REACH和冲突矿物规定。

    应用案例和使用建议


    5KP6.5 ... 5KP120CA系列广泛应用于:
    - 过压保护:汽车供电系统中的负载断开保护,防止电感性负载断开时产生的高电压尖峰对电路造成损害。
    - 反向电流阻隔:防止电流倒灌至电源或敏感设备,保护设备安全。
    - 汽车电子系统:适用于各种汽车电子设备,如发电机、电池、传感器等。
    使用建议:
    - 在选择合适的型号时,需考虑应用中的具体电压等级和瞬态功率要求。
    - 确保安装位置和环境温度符合产品规格要求,以发挥最佳性能。
    - 对于高功率应用,建议增加散热措施以避免长时间过热损坏。

    兼容性和支持


    - 兼容性:该系列产品提供不同的封装和版本,适用于广泛的电路设计。
    - 支持和维护:厂商提供详细的技术文档和支持服务,帮助客户更好地理解和应用这些二极管。

    常见问题与解决方案


    常见问题:
    1. 温度过高导致性能下降。
    - 解决方案:选择符合环境温度要求的产品型号,并确保良好的散热设计。
    2. 如何正确选择合适的型号。
    - 解决方案:根据实际应用场景中的电压等级和瞬态功率需求,参考技术手册中的参数选择最合适的型号。
    3. 安装过程中容易损坏。
    - 解决方案:遵循正确的安装步骤,确保焊接和组装条件符合制造商的建议。

    总结和推荐


    总结:
    5KP6.5 ... 5KP120CA系列瞬态电压抑制二极管具有出色的瞬态功率吸收能力、快速响应时间和小巧的封装设计。它们能够有效地保护电路免受电压瞬变的损害,特别适合汽车电子和工业应用中的关键保护场景。
    推荐:
    鉴于其优异的性能和可靠性,强烈推荐5KP6.5 ... 5KP120CA系列用于需要严格电压保护的应用。这些二极管不仅可以增强系统的整体稳定性,还能延长相关电子设备的使用寿命。

5KP12CA参数

参数
击穿电压 5mA
峰值脉冲电流 251A
峰值脉冲功率 5KW
极性 双向
工作电压 -
箝位电压 -
长*宽*高 7.5mm(长度)
通用封装 D-8
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装,卷带包装

5KP12CA厂商介绍

Diotec Semiconductor是一家德国的半导体公司,专注于生产和供应高性能的半导体器件。公司的产品主要分为以下几类:

1. 光电二极管:这类产品广泛应用于光通信、光纤网络、激光器等领域,用于光信号的检测和转换。

2. 光电晶体管:主要用于光信号放大和开关控制,应用于光通信、工业自动化、医疗设备等领域。

3. 光电集成电路:集成了光电二极管和晶体管,用于实现更复杂的光电信号处理功能,应用于高速光通信、图像传感器等领域。

4. 光电模块:将光电器件与其他电子元件集成在一起,提供完整的光电信号处理解决方案,应用于光通信、工业自动化、消费电子等领域。

Diotec Semiconductor的优势在于其产品的高性能、高可靠性和广泛的应用领域。公司采用先进的制造工艺和严格的质量控制,确保产品的高性能和稳定性。同时,Diotec Semiconductor拥有强大的研发团队,不断推出创新产品,满足市场的需求。此外,公司还提供定制化服务,根据客户的具体需求,提供个性化的解决方案。

5KP12CA数据手册

厂牌 PDF简要描述 下载
DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 DIOTEC SEMICONDUCTOR 5KP12CA 5KP12CA数据手册

5KP12CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
