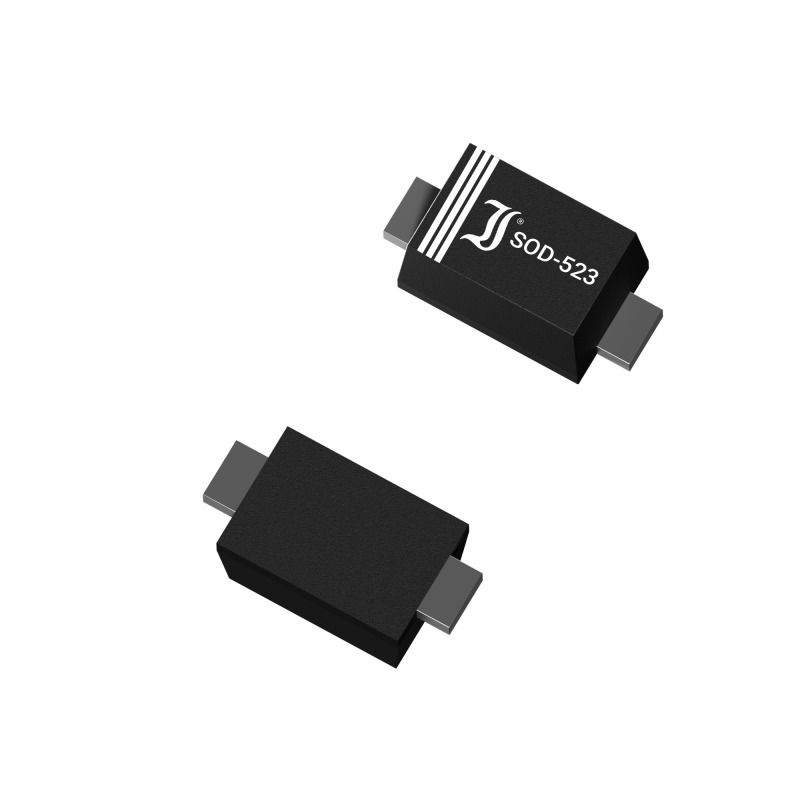

ESD5Z6V0

产品分类: TVS二极管/ESD抑制器
产品描述: ESD, SOD-523, 12.4V, 6V, 0.01µA, Unidir
供应商型号: QE-ESD5Z6V0
供应商: Diotec Semiconductor
标准整包数: 4000
DIOTEC SEMICONDUCTOR TVS二极管/ESD抑制器 ESD5Z6V0

ESD5Z6V0概述

    ESD5Z3V3至ESD5Z24系列瞬态电压抑制二极管技术手册

    产品简介


    ESD5Z3V3至ESD5Z24系列瞬态电压抑制二极管(Transient Voltage Suppressor, TVS)是专门为电子设备提供静电放电(Electrostatic Discharge, ESD)保护而设计的表面贴装器件(Surface-Mount Device, SMD)。这些二极管广泛应用于数据线、输入输出端口(I/O Port)以及其他需要高可靠性ESD防护的应用领域。它们具备高浪涌电流承受能力、低钳位电压和低漏电流等特点,确保电子设备在面临高压脉冲时能够可靠运行。

    技术参数


    | 参数 | 值 | 备注 |
    |
    | 工作电压范围 | 3.3V至24V
    | 最大反向工作电压 | 3.3V至24V
    | 最小击穿电压 | 5.0V至25.5V
    | 最大钳位电压 | 8.4V至52V | IPPM(8/20µs脉冲) |
    | 额定浪涌功率 | 134W至300W | 8/20µs脉冲波形 |
    | 额定峰值电流 | 6.0A至11.2A | 8/20µs脉冲波形 |
    | 钳位电流 | 5A至6A | IPPM(8/20µs脉冲) |
    | 最大稳态耗散功率 | 200mW | 25°C条件 |
    | 最大结温 | 150°C
    | 存储温度范围 | -50°C至150°C
    | 高湿度抗静电能力 | ±30kV HBM/气放电 | IEC 61000-4-2标准 |
    | 高湿度抗静电能力 | ±30kV 接触放电 | IEC 61000-4-2标准 |

    产品特点和优势


    - 单向设计:专门针对ESD防护设计的单向TVS二极管,有效防止正向和反向的过电压冲击。
    - 低结电容:结电容小于105pF(3.3V版本),可适用于高速信号线的ESD保护,不影响信号传输质量。
    - 低漏电流:漏电流在3.3V下为50μA,最大限度降低对电路的影响。
    - 小型化封装:采用SOD-523封装,适用于空间受限的设计。
    - 环保认证:符合RoHS标准,无铅无卤素,环保可持续。

    应用案例和使用建议


    - 数据线保护:ESD5Z系列TVS广泛应用于USB、HDMI等数据线中,以确保在突发静电放电情况下能够提供可靠的保护。
    - I/O端口保护:用于计算机、服务器、网络设备等接口的ESD防护。
    - 使用建议:建议将TVS放置在靠近信号线的位置,确保快速响应,同时要注意与被保护电路的匹配性,避免引入过多的寄生电容。

    兼容性和支持


    - AEC-Q101认证:部分型号(如ESD5Z5V0-Q、ESD5Z5V0-AQ)通过AEC-Q101认证,适用于汽车级应用。
    - 制造商支持:Diotec公司提供详尽的技术文档、SPICE模型及STEP文件下载,以帮助用户进行设计。

    常见问题与解决方案


    1. 问题:如何确定所选型号是否满足应用要求?
    解决方案:根据具体的工作电压范围和浪涌电流需求选择合适的型号,参考技术手册中的参数表。
    2. 问题:安装过程中出现焊接不良现象?
    解决方案:确保焊接温度控制在260°C以内,且焊接时间不超过10秒,使用适当的助焊剂以提高焊接质量。
    3. 问题:长期使用后出现性能下降?
    解决方案:定期检查并更换TVS二极管,保持系统稳定运行。

    总结和推荐


    ESD5Z3V3至ESD5Z24系列瞬态电压抑制二极管以其出色的ESD防护能力和小巧的封装尺寸,成为众多电子设备中的理想选择。这些TVS二极管不仅能够在高电磁干扰环境下提供稳定的保护,还能够轻松融入各种工业和商业级应用中。对于追求高可靠性和长寿命设计的工程师来说,ESD5Z系列产品无疑是一个值得信赖的选择。

ESD5Z6V0参数

参数
峰值脉冲电流 5A
峰值脉冲功率 181W
极性 -
工作电压 6V
箝位电压 -
击穿电压 6.8V
SC-79,SOD-523
通用封装 SOD-523
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 散装,卷带包装
