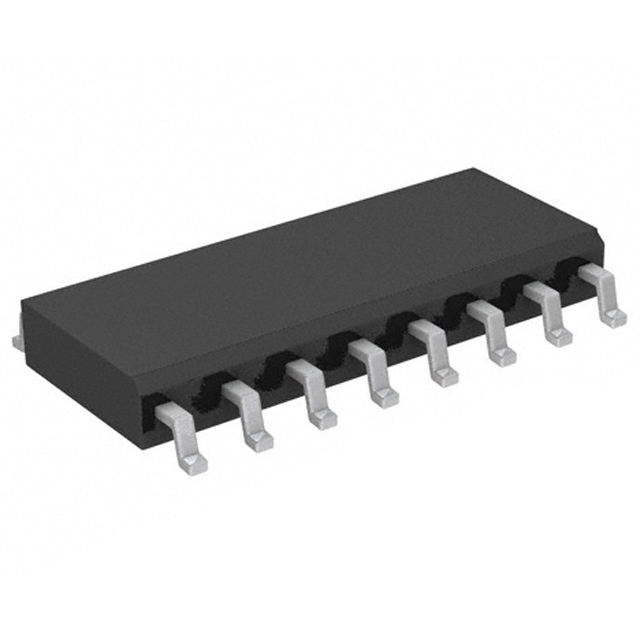

ULN62003AS16-13

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: DiodesZetex N-MOSFET晶体管, SO-16封装
供应商型号: ULN62003AS16-13
供应商: 国内现货
标准整包数: 4000
DIODES 三极管(BJT) ULN62003AS16-13

ULN62003AS16-13概述

    # ULN62003A 高电压高电流DMOS阵列技术手册

    产品简介


    基本介绍
    ULN62003A 是由 Diodes Inc. 生产的一款高电压、高电流的 DMOS 输出阵列器件。该器件包含七个独立的输出通道,每个通道都具有内置的钳位二极管,支持驱动感性负载。它广泛应用于工业自动化、家用电器及住宅与商业楼宇HVAC系统等领域。
    主要功能
    - 驱动多种类型的负载,如电磁阀、继电器、直流电机、LED显示屏、卤素灯和热敏打印头。
    - 支持高达500mA的单路输出电流。
    - 适用于工业和消费类电子领域的高可靠性需求。
    应用领域
    - 家用电器:例如空调、洗衣机、微波炉等。
    - 工业自动化和农业设备。
    - HVAC系统(供暖、通风和空调)。
    - 步进电机驱动器和热敏打印头。

    技术参数


    以下是ULN62003A的关键技术规格:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出电压(VOUT) | — | — | 50 | V |
    | 输入电压(VI) | -1 | — | 30 | V |
    | 输出电流(IOUT) | — | 500 | — | mA |
    | 输入漏电流(Ileak) | — | — | 1 | μA |
    | 输出导通电阻(RDS(ON)) | 2 | 3.25 | — | Ω |
    | 钳位二极管正向电压(VF) | — | — | 2 | V |
    更多详细参数可参考官方文档中的推荐操作条件和绝对最大额定值表格。

    产品特点和优势


    独特功能
    1. 高可靠性设计:采用DMOS结构,相较于传统双极性晶体管具有更低的导通电阻,有助于减少功耗并提高效率。
    2. 集成保护机制:每个输出端口配备有钳位二极管,可以有效保护设备免受过压损害。
    3. 兼容性强:输入引脚与常见的逻辑电路兼容,便于与其他标准逻辑器件连接。
    市场竞争力
    - 小巧紧凑的封装尺寸适合空间受限的应用场景。
    - 符合RoHS指令,环保且安全可靠。

    应用案例和使用建议


    应用场景
    ULN62003A经常被用于需要高功率输出的应用场合,比如:
    - 家用电器中的继电器控制单元。
    - 工业自动化生产线上的信号放大模块。
    - 智能家居系统的灯光控制系统。
    使用建议
    为了确保最佳性能,在设计时应遵循以下几点:
    - 在选择外围组件时务必考虑其工作温度范围。
    - 尽量保持电路板布局合理以减少寄生效应的影响。
    - 注意散热管理,避免长时间满载运行导致芯片过热。

    兼容性和支持


    兼容性
    该器件可以直接替换市面上许多常用的周边驱动器,兼容性良好。此外,它还能够很好地配合其他类型的半导体器件一起工作,构建复杂的控制网络。
    厂商支持
    Diodes公司为客户提供全面的技术支持和服务保障,包括但不限于:
    - 提供详细的规格书和技术资料。
    - 开展定制化解决方案咨询服务。
    - 定期举办培训课程帮助工程师掌握最新技术趋势。

    常见问题与解决方案


    问题1:如何确定合适的散热措施?
    解答:根据数据手册中的热阻抗值计算所需的最大允许功率损耗,并据此设计适当的散热片或风扇系统来维持适宜的工作环境温度。
    问题2:当负载电流超出额定值时会发生什么情况?
    解答:如果持续超过额定值,则可能导致永久性损坏;因此请务必按照规定的参数进行操作,并采取必要的预防措施如增加外部限流电阻等。

    总结和推荐


    综上所述,ULN62003A是一款非常适合高精度要求的应用场合的优质产品。它的高性能、易于集成的特点使其成为众多项目的理想选择。如果您正在寻找一款既能满足严格性能指标又能带来长期稳定表现的器件的话,那么这款芯片无疑值得考虑!强烈推荐给那些追求卓越质量和创新技术的企业和个人开发者们。

ULN62003AS16-13参数

参数
VEBO-最大发射极基极电压 -
不同 Ib,Ic 时的 Vce 最大饱和值 -
配置 -
VCBO-最大集电极基极电压 -
集电极电流 500mA
VCEO-集电极-发射极最大电压 50V
最大集电极发射极饱和电压 -
集电极截止电流 -
最大功率耗散 -
晶体管类型 N-MOSFET
通用封装 SO-16
安装方式 贴片安装
包装方式 散装

ULN62003AS16-13厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ULN62003AS16-13数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES ULN62003AS16-13 ULN62003AS16-13数据手册

ULN62003AS16-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 2.2585
5000+ ¥ 2.1644
8000+ ¥ 2.108
12000+ ¥ 2.0703
库存: 40000
起订量: 4000 增量: 4000
交货地:
最小起订量为:2500
合计: ¥ 5646.25
