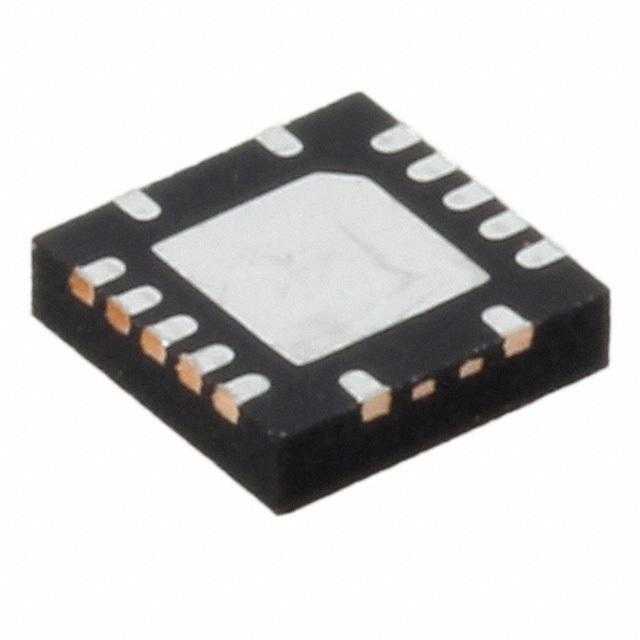

PI4ULS5V104ZBEX

产品分类: 电平转换器
厂牌: DIODES
产品描述: Voltage Level 13.7ns@ 4.5Vto5.5V 三态,非反相 1 4 1.2V,1.65V 3.6V,3.65.5 100Mbps 双向 1.65V~5.5V 1.2V~3.6V VQFN-353514 贴片安装,黏合安装
供应商型号: 30C-PI4ULS5V104ZBEX 14-QFN(3.5X3.5)
供应商: 云汉优选
标准整包数: 1
DIODES 电平转换器 PI4ULS5V104ZBEX

PI4ULS5V104ZBEX概述

    # 4-Bit Bi-directional Level Shifter with Automatic Direction Controller

    产品简介


    PI4ULS5V104是一款由Diodes Incorporated生产的4位双向电平转换器,具备自动方向控制功能。这款芯片设计用于将不同电压域的信号进行双向传输,适用于多种电子系统,尤其是在需要电压匹配的应用中,如消费电子产品、通信设备和计算机外围设备等领域。

    技术参数


    工作条件
    - 供电电压范围:
    - A端口:1.2 V至3.6 V
    - B端口:1.65 V至5.5 V
    - 最大额定值:
    - VCCA(A端口供电电压):-0.5 V 至 4.6 V
    - VCCB(B端口供电电压):-0.5 V 至 6.5 V
    - 输入电压范围:A端口为-0.5 V 至 4.6 V;B端口为-0.5 V 至 6.5 V
    - 输出高阻抗或掉电状态下的电压范围:A端口为-0.5 V 至 4.6 V;B端口为-0.5 V 至 6.5 V
    - 持续输出电流:±50 mA
    - 存储温度范围:-65°C 至 150°C
    电气特性
    - 输入漏电流:-50 mA
    - 输出漏电流:-50 mA
    - 输出高阻态电流:±1 μA 至 ±2 μA
    - 容性负载:
    - A端口输入、B端口输出:7.8 pF 至 10 pF
    - B端口输入、A端口输出:11 pF 至 12 pF

    产品特点和优势


    PI4ULS5V104具有以下显著特点:
    - 双向电平转换:支持A端口和B端口之间的双向数据传输。
    - 自动方向控制:无需外部控制器即可实现电平转换的方向控制。
    - 宽电压范围:支持广泛的输入和输出电压范围,使其能够在多种不同的电压环境中工作。
    - 低功耗:具备高能效的设计,确保在不同应用场合下的稳定运行。
    - 卓越的稳定性:具备优秀的电气特性和温度稳定性,适应复杂的工作环境。

    应用案例和使用建议


    应用案例
    PI4ULS5V104可应用于各种需要电压匹配的场合,例如USB接口转换、高速串行通信接口、嵌入式系统、汽车电子系统等。
    使用建议
    - 正确连接电源:确保VCCA和VCCB的供电电压符合规格要求。
    - 布局考虑:在电路板设计时,合理安排信号线的走线,以减少信号干扰和反射。
    - 输入保护:在强干扰环境下,可考虑添加外部保护电路,防止输入过压。

    兼容性和支持


    PI4ULS5V104兼容多种标准接口,如USB、SPI、I²C等。厂商提供了详细的用户手册和技术支持文档,用户可以通过Diodes Incorporated官网获取更多信息和帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据传输不稳定 | 确认所有电源连接正确且符合规格;检查信号线是否有干扰。 |
    | 设备无法正常启动 | 确认供电电压是否正确;检查是否有物理损坏。 |
    | 输出无反应 | 检查使能引脚OE是否处于正确状态;确认输入信号符合要求。 |

    总结和推荐


    总体而言,PI4ULS5V104是一款功能强大且易于使用的4位双向电平转换器。其宽电压范围、自动方向控制和良好的稳定性使其非常适合在多种应用中使用。我们强烈推荐使用PI4ULS5V104来提升电子系统的兼容性和灵活性。

PI4ULS5V104ZBEX参数

参数
通道类型 双向
电压- VCCB 1.65V~5.5V
最小工作供电电压 1.2V,1.65V
转换器类型 Voltage Level
每个电路的通道数 4
输出信号类型 -
最大工作供电电压 3.6V,3.65.5
输入信号类型 -
电路数量 1
传播延迟时间 13.7ns@ 4.5Vto5.5V
电压- VCCA 1.2V~3.6V
输出类型 三态,非反相
数据速率 100Mbps
3.58mm(Max)
3.58mm(Max)
900μm(Max)
通用封装 VQFN-353514
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
