ZXT690BKQTC

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: NPN 4W 7V 20nA 60V 45V 3A TO-252 贴片安装
供应商型号: ZXT690BKQTC
供应商: 国内现货
标准整包数: 2500

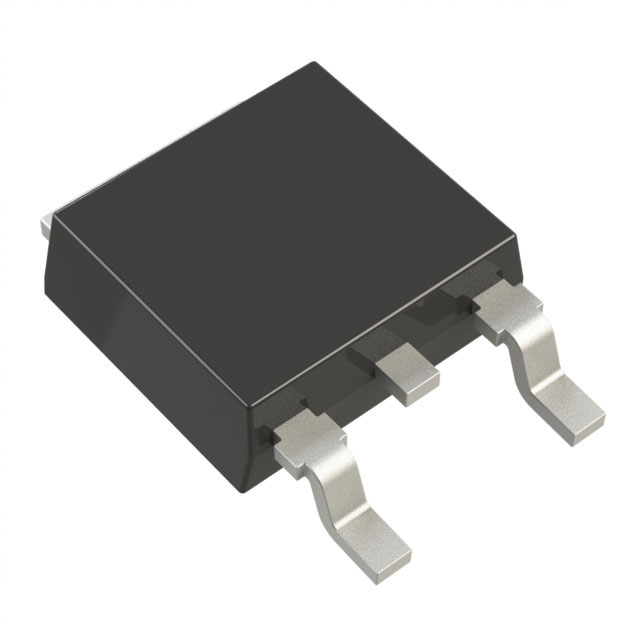

DIODES 三极管(BJT) ZXT690BKQTC

ZXT690BKQTC概述

    ZXT690BK:45V NPN高增益中功率晶体管

    产品简介


    ZXT690BK是一款由Diodes Incorporated生产的45V NPN高增益中功率晶体管。它集成了多种优异特性,适用于各种高要求的应用场合,例如直流-直流转换器、电源开关、IGBT和MOSFET栅极驱动器、电机控制、汽车电路及警报驱动器等。

    技术参数


    以下是ZXT690BK的技术规格及关键电气特性:
    - 最大电压:
    - 集电极-基极电压(BVCBO): 60V
    - 集电极-发射极电压(BVCEO): 45V
    - 发射极-基极电压(BVEBO): 7V
    - 电流规格:
    - 持续集电极电流(IC): 3A
    - 峰值脉冲电流(ICM): 6A
    - 最大基极电流(IB): 0.5A
    - 电气特性:
    - 饱和电压(VCE(SAT)): 77mΩ(典型)
    - 直流电流增益(hFE): 400至700之间(IC = 1A,VCE = 2V)
    - 工作环境:
    - 工作温度范围(TJ, TSTG): -55°C 至 +150°C
    - 结到环境空气的热阻(RθJA): 32°C/W
    - 结到引脚的热阻(RθJL): 3°C/W
    - 结到外壳的热阻(RθJC): 14.6°C/W

    产品特点和优势


    ZXT690BK具有以下几个显著的优势:
    - 高增益: hFE值高达700,确保了在不同工作条件下都能保持高稳定性。
    - 低饱和压降: RCE(SAT) = 77mΩ,降低了功耗并提升了效率。
    - 可靠性: 达到了AEC-Q101标准认证,适合于汽车应用及其他高可靠性的场景。
    - 环保合规: 符合RoHS标准,并且不含卤素和锑。

    应用案例和使用建议


    ZXT690BK在多个领域都有广泛的应用,尤其是在汽车和工业控制系统中。以下是其应用的一些建议:
    - 汽车电路: 使用时需注意高温和机械振动的影响,建议采用大铜箔区来增强散热。
    - 直流-直流转换器: 设计时要特别关注散热问题,以防止过热导致损坏。

    兼容性和支持


    - 兼容性: ZXT690BK适用于广泛的电路设计,能够与其他NPN晶体管兼容使用。
    - 支持: Diodes Incorporated提供全面的技术支持,包括PPAP(生产件批准程序)服务,保证产品质量和可追溯性。

    常见问题与解决方案


    以下是一些常见的使用问题及其解决方案:
    - 问题: 过高的工作温度引起器件损坏。
    - 解决方案: 使用大铜箔区增强散热,确保良好的气流环境。

    - 问题: 输出电流不稳定。
    - 解决方案: 检查电路接线是否正确,确保电流限制设置合理。

    总结和推荐


    ZXT690BK是一款出色的NPN高增益中功率晶体管,凭借其高增益、低饱和电压和高可靠性,在各类电力系统和控制电路中表现优异。鉴于其广泛的适用性和优良的设计,我们强烈推荐使用这款产品,特别是对于需要高稳定性和可靠性应用的场合。
    如果您对ZXT690BK有任何疑问,或需要更多技术支持,请联系Diodes Incorporated的客户服务团队。

ZXT690BKQTC参数

参数
集电极电流 3A
VEBO-最大发射极基极电压 7V
VCBO-最大集电极基极电压 60V
最大集电极发射极饱和电压 350mV@ 150mA,3A
集电极截止电流 20nA
最大功率耗散 4W
VCEO-集电极-发射极最大电压 45V
晶体管类型 NPN
配置 独立式
不同 Ib,Ic 时的 Vce 最大饱和值 -
6.73mm(Max)
6.22mm(Max)
2.39mm(Max)
通用封装 TO-252
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ZXT690BKQTC厂商介绍

DIODES公司是一家全球领先的半导体公司,专注于提供广泛的标准和定制模拟、逻辑、接口和混合信号半导体产品。公司的产品广泛应用于通信、计算、消费电子、工业和汽车市场。

DIODES的主营产品分类包括:

1. 模拟产品:包括放大器、比较器、数据转换器、接口、电源管理、电压基准等。
2. 逻辑产品:包括FET开关、逻辑门、触发器、缓冲器等。
3. 接口产品:包括RS-232/422/485、I2C、SPI、USB等。
4. 混合信号产品:包括模数/数模转换器、触摸屏控制器等。

DIODES的产品应用领域广泛,包括:

1. 通信:手机、基站、网络设备等。
2. 计算:个人电脑、服务器、存储设备等。
3. 消费电子:智能穿戴、智能家居、游戏机等。
4. 工业:自动化控制、医疗设备、能源管理等。
5. 汽车:车载信息娱乐、安全系统、动力控制等。

DIODES的优势在于:

1. 产品种类丰富,满足不同应用需求。
2. 技术领先,提供高性能、高可靠性的解决方案。
3. 定制化服务,满足特定客户的个性化需求。
4. 全球化布局,提供快速响应和本地化支持。

ZXT690BKQTC数据手册

厂牌 PDF简要描述 下载
DIODES 三极管(BJT) DIODES ZXT690BKQTC ZXT690BKQTC数据手册

ZXT690BKQTC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 4.2
5000+ ¥ 4.06
10000+ ¥ 3.99
20000+ ¥ 3.955
库存: 90000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 10500
直接购买
加入购物车
