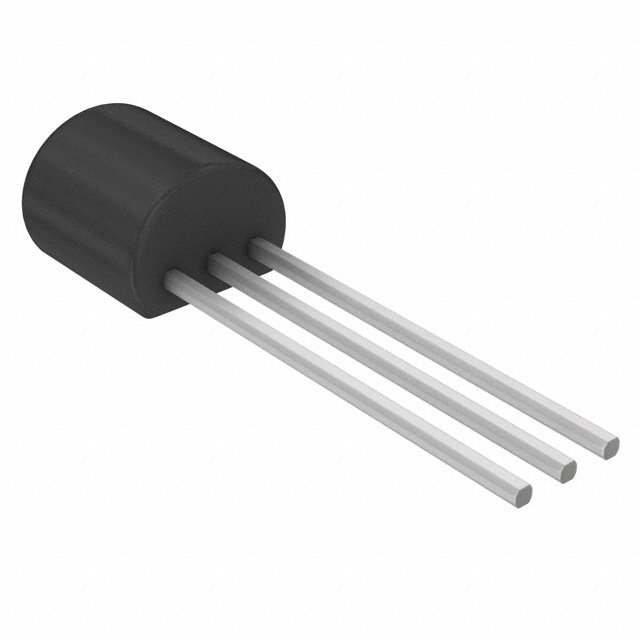

ZTX653STZ

产品分类: 三极管(BJT)
厂牌: DIODES
产品描述: DiodesZetex NPN晶体管, TO-92封装, 通孔安装, 最大直流集电极电流2 A, 最大集电极-发射电压100 V
供应商型号: 30C-ZTX653STZ EP3SC
供应商: 国内现货
标准整包数: 1
DIODES 三极管(BJT) ZTX653STZ

ZTX653STZ概述

    NPN硅平面中功率晶体管:ZTX652和ZTX653

    1. 产品简介


    NPN硅平面中功率晶体管是广泛应用于各种电子设备中的关键元件。这类晶体管主要用于开关电源、音频放大器、驱动电路等领域。ZTX652和ZTX653是两种常用的型号,具有相似的功能和应用场景,但ZTX653被认为是更优的选择。

    2. 技术参数


    - 最大额定值
    - 集电极-基极电压(VCBO):ZTX652为100V,ZTX653为120V
    - 集电极-发射极电压(VCEO):ZTX652为80V,ZTX653为100V
    - 发射极-基极电压(VEBO):5V
    - 峰值脉冲电流(ICM):6A
    - 连续集电极电流(IC):2A
    - 最大耗散功率(Ptot):25°C时为1W,之后每度温度下降0.7mW
    - 工作和存储温度范围:-55°C至+200°C
    - 电气特性
    - 转换频率(fT):140~175MHz
    - 开关时间(ton、toff):80ns、1200ns
    - 输出电容(Cobo):30pF
    - 集电极-发射极饱和电压(VCE(sat)):0.13~0.5V
    - 基极-发射极饱和电压(VBE(sat)):0.9~1.25V
    - 基极-发射极导通电压(VBE(on)):0.8~1V
    - 热特性
    - 结到环境热阻(Rth(j-amb)1、Rth(j-amb)2):175°C/W、116°C/W
    - 结到壳体热阻(Rth(j-case)):70°C/W

    3. 产品特点和优势


    - 低饱和电压:ZTX652和ZTX653都具有较低的饱和电压(VCE(sat)),这使得它们在低功耗应用中表现出色。
    - 高转换频率:高频应用下的出色表现,如音频放大器和驱动电路。
    - 良好的热稳定性:即使在极端温度下也能保持稳定的工作性能。
    - 适中的连续电流:连续集电极电流高达2A,适合大多数中功率应用。

    4. 应用案例和使用建议


    - 应用案例:ZTX652和ZTX653广泛应用于消费电子、工业控制和汽车电子中,如开关电源、音频放大器、电机驱动等。
    - 使用建议:在设计电路时,应考虑散热措施,以确保器件在高功率条件下能够稳定工作。此外,根据具体的应用需求选择合适的型号(ZTX653优于ZTX652)。

    5. 兼容性和支持


    - 兼容性:ZTX652和ZTX653均采用TO92封装,易于安装和替换。同时,这两种型号在许多标准电路中具有良好的互换性。
    - 支持:供应商提供详细的安装和维护指南,帮助用户更好地理解和使用这些晶体管。

    6. 常见问题与解决方案


    - 问题1:过热导致晶体管损坏。
    - 解决方案:增加散热片或改善电路布局,提高散热效率。
    - 问题2:饱和电压过高影响电路性能。
    - 解决方案:检查负载情况,确保负载合理,避免过大电流冲击。

    7. 总结和推荐


    ZTX652和ZTX653是性能卓越的NPN硅平面中功率晶体管,具有低饱和电压、高转换频率和良好的热稳定性。推荐优先使用ZTX653,因其性能更佳且不易出现过时问题。无论是用于消费电子还是工业控制,这两种型号都是可靠的选择。

ZTX653STZ参数

参数
晶体管类型 NPN
集电极截止电流 100nA
集电极电流 2A
VCEO-集电极-发射极最大电压 100V
最大功率耗散 1W
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 200mA,2A
VEBO-最大发射极基极电压 5V
配置 独立式
最大集电极发射极饱和电压 500mV@ 200mA,2A
VCBO-最大集电极基极电压 120V
长*宽*高 4.77mm*2.41mm*4.01mm
通用封装 EP-3SC
安装方式 导线安装,通孔安装
零件状态 在售
包装方式 盒装
